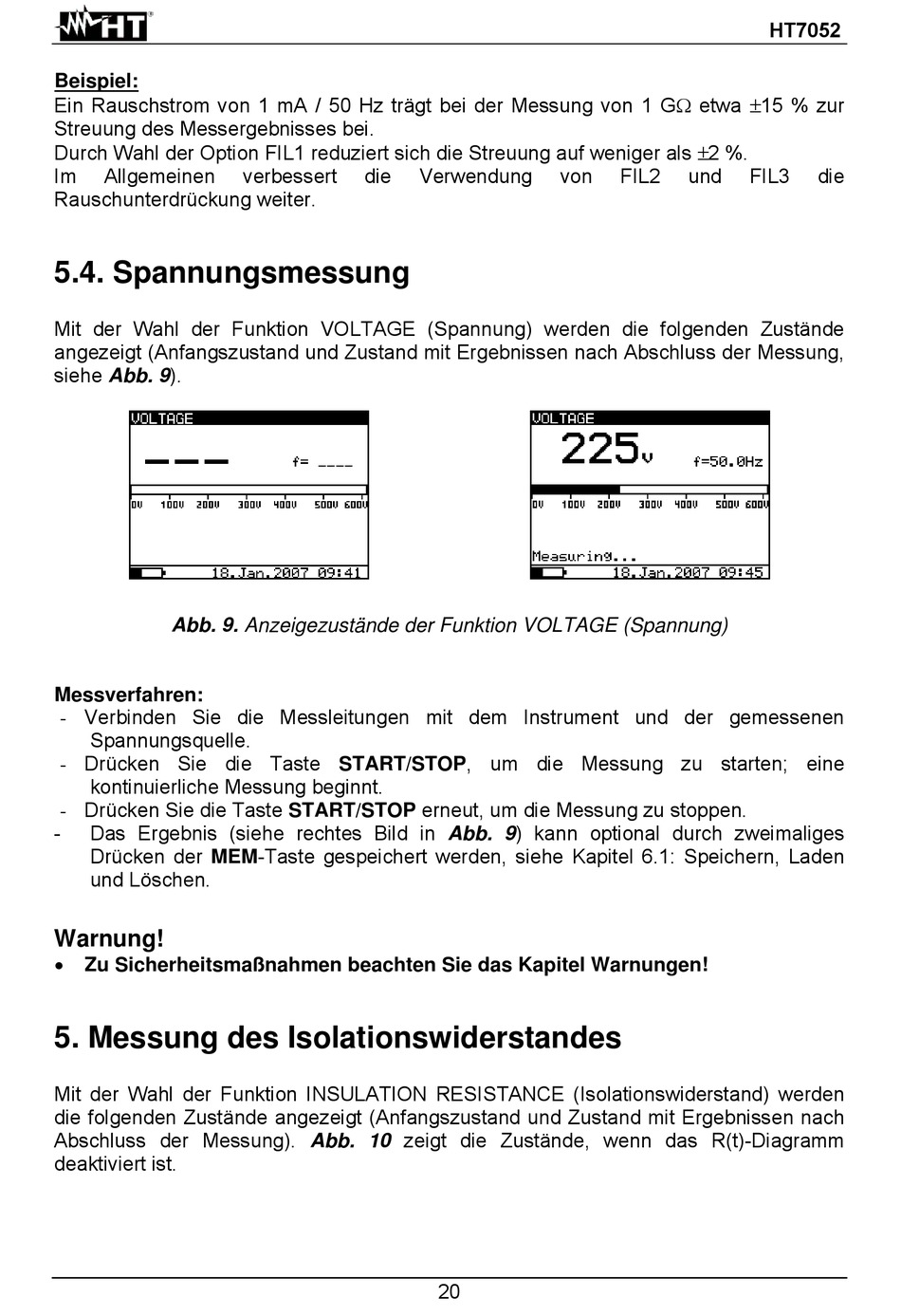

Spannungsmessung; Messung Des Isolationswiderstandes - Ht Instruments Ht7052 Bedienungsanleitung

Beispiel:
Ein Rauschstrom von 1 mA / 50 Hz trägt bei der Messung von 1 G etwa 15 % zur
Streuung des Messergebnisses bei.
Durch Wahl der Option FIL1 reduziert sich die Streuung auf weniger als 2 %.
Im Allgemeinen
Rauschunterdrückung weiter.

5.4. Spannungsmessung

Mit der Wahl der Funktion VOLTAGE (Spannung) werden die folgenden Zustände
angezeigt (Anfangszustand und Zustand mit Ergebnissen nach Abschluss der Messung,
siehe Abb. 9).
Abb. 9. Anzeigezustände der Funktion VOLTAGE (Spannung)
Messverfahren:
- Verbinden Sie die Messleitungen mit dem Instrument und der gemessenen
Spannungsquelle.
- Drücken Sie die Taste START/STOP, um die Messung zu starten; eine
kontinuierliche Messung beginnt.
- Drücken Sie die Taste START/STOP erneut, um die Messung zu stoppen.
- Das Ergebnis (siehe rechtes Bild in Abb. 9) kann optional durch zweimaliges
Drücken der MEM-Taste gespeichert werden, siehe Kapitel 6.1: Speichern, Laden
und Löschen.
Warnung!
 Zu Sicherheitsmaßnahmen beachten Sie das Kapitel Warnungen!

5. Messung des Isolationswiderstandes

Mit der Wahl der Funktion INSULATION RESISTANCE (Isolationswiderstand) werden
die folgenden Zustände angezeigt (Anfangszustand und Zustand mit Ergebnissen nach
Abschluss der Messung). Abb. 10 zeigt die Zustände, wenn das R(t)-Diagramm
deaktiviert ist.
verbessert die Verwendung von
20
HT7052
FIL2 und FIL3 die
