Anfängliche Anzeige - grafischer Modus

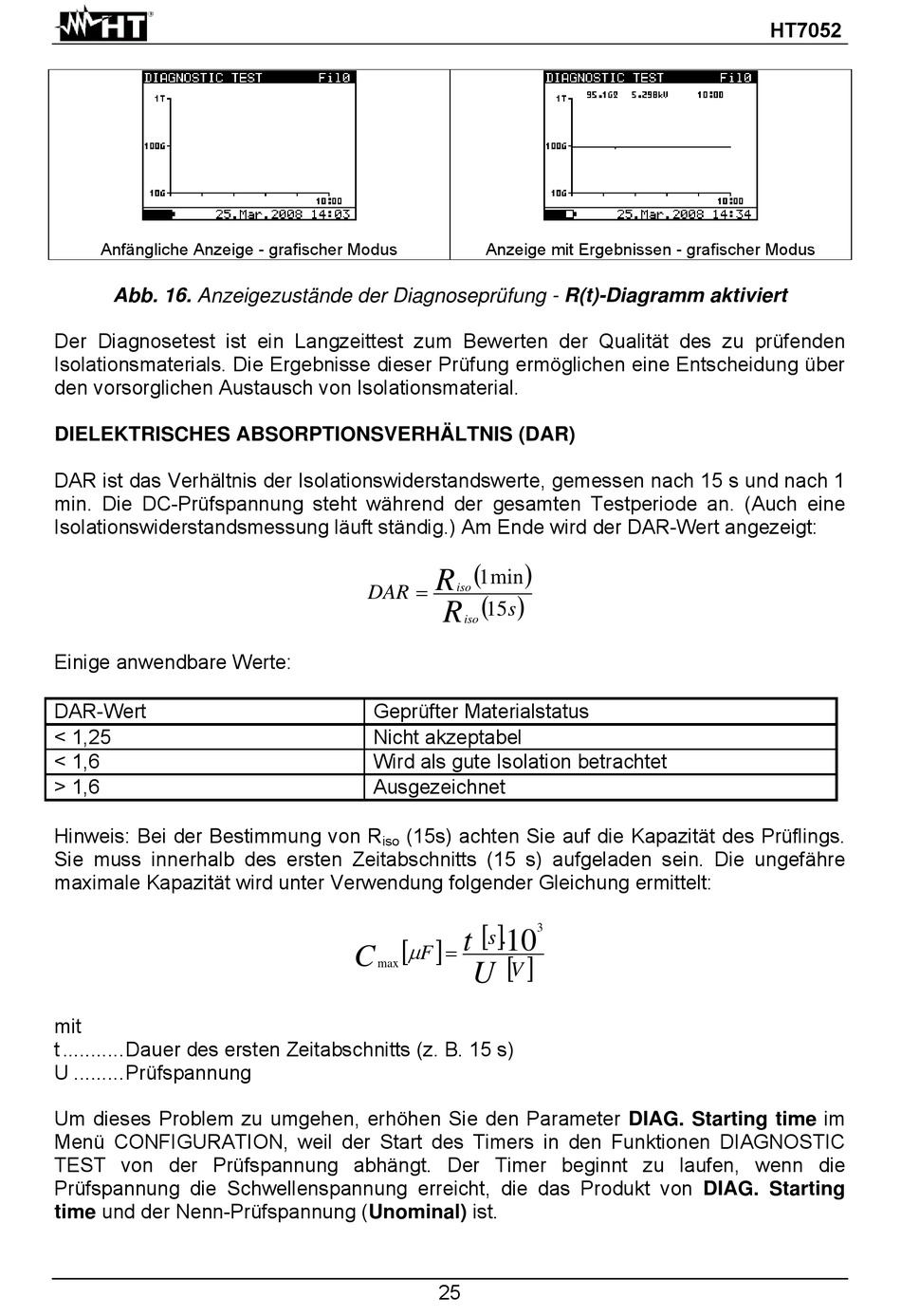

Abb. 16. Anzeigezustände der Diagnoseprüfung - R(t)-Diagramm aktiviert
Der Diagnosetest ist ein Langzeittest zum Bewerten der Qualität des zu prüfenden
Isolationsmaterials. Die Ergebnisse dieser Prüfung ermöglichen eine Entscheidung über
den vorsorglichen Austausch von Isolationsmaterial.
DIELEKTRISCHES ABSORPTIONSVERHÄLTNIS (DAR)
DAR ist das Verhältnis der Isolationswiderstandswerte, gemessen nach 15 s und nach 1
min. Die DC-Prüfspannung steht während der gesamten Testperiode an. (Auch eine
Isolationswiderstandsmessung läuft ständig.) Am Ende wird der DAR-Wert angezeigt:
Einige anwendbare Werte:
DAR-Wert
< 1,25
< 1,6
> 1,6
Hinweis: Bei der Bestimmung von R
Sie muss innerhalb des ersten Zeitabschnitts (15 s) aufgeladen sein. Die ungefähre
maximale Kapazität wird unter Verwendung folgender Gleichung ermittelt:
mit
t ...........Dauer des ersten Zeitabschnitts (z. B. 15 s)
U .........Prüfspannung
Um dieses Problem zu umgehen, erhöhen Sie den Parameter DIAG. Starting time im
Menü CONFIGURATION, weil der Start des Timers in den Funktionen DIAGNOSTIC
TEST von der Prüfspannung abhängt. Der Timer beginnt zu laufen, wenn die
Prüfspannung die Schwellenspannung erreicht, die das Produkt von DIAG. Starting
time und der Nenn-Prüfspannung (Unominal) ist.
Anzeige mit Ergebnissen - grafischer Modus
R
1
min
iso
DAR
R
15
s
iso
Geprüfter Materialstatus
Nicht akzeptabel
Wird als gute Isolation betrachtet
Ausgezeichnet
(15s) achten Sie auf die Kapazität des Prüflings.
iso
t
s
.
10
C
F
max
U
V
25
3
HT7052
