- Seite 1 KOMETEC Karl Oelkers e.K. Mess- und Prüfgeräte · Shop Mozartstr. 10 · D-88097 Eriskirch T: 07541 / 955-1313 · F: 07541 / 955-1131 info@kometec.de · www.kometec.de HT7015 TRMS Stromzange 600A AC/DC...
-
Seite 3: Inhaltsverzeichnis
HT7015 Inhaltsverzeichnis: 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN............2 1.1. Vorwort .........................3 1.2. Während der Anwendung.....................3 1.3. Nach Gebrauch ......................3 1.4. Definition der Überspannungskategorie...............4 2. ALLGEMEINE BESCHREIBUNG ...................4 2.1. Echt Effektivwert ( TRMS) und Mittelwert-Definitionen ..........5 2.2. Effektivwert und Scheitelfaktor-Definitionen..............5 3. VORBEREITUNG FÜR DIE VERWENDUNG ................6 3.1. -
Seite 4: Sicherheitsvorkehrungen Und Verfahren
HT7015 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN Dieses Gerät entspricht der Sicherheitsnorm EN 61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol... -
Seite 5: Vorwort
HT7015 1.1. VORWORT • Dieses Modell ist für die Verwendung in einer Umgebung mit Verschmutzungs-Grad 2 vorgesehen. • Es kann für AC und DC STROMMESSUNGEN und SPANNUNGSMESSUNGEN in Installationen mit CAT III 600V (Spannung zwischen Phase und Erde) benutzt werden. -
Seite 6: Definition Der Überspannungskategorie
HT7015 1.4. DEFINITION DER ÜBERSPANNUNGSKATEGORIE Definition der Messkategorien gemäss der Norm IEC61010-1 2te Ausgabe Überspannungskategorie I (CAT I) Messungen an Stromkreisen, die nicht direkt mit dem Niederspannungsnetz verbunden sind. Überspannungskategorie II (CAT II) Messungen an Stromkreisen, die elektrisch direkt mit dem Niederspannungsnetz verbunden sind. -
Seite 7: Echt Effektivwert ( Trms) Und Mittelwert-Definitionen
HT7015 2.1. ECHT EFFEKTIVWERT ( TRMS) UND MITTELWERT-DEFINITIONEN Sicherheitstestgeräte für wechselnde Größen werden in zwei Kategorien geteilt: Geräte für den MITTELWERT: Geräte, die nur den Wert der Welle bei der Grundfrequenz messen (50 oder 60Hz). Geräte für den Echten Effektivwert (TRMS): Geräte, die den Effektivwert der getesteten Größe messen. -
Seite 8: Vorbereitung Für Die Verwendung
HT7015 3. VORBEREITUNG FÜR DIE VERWENDUNG 3.1. VORBEREITENDE PRÜFUNG Die gesamte Ausrüstung ist vor dem Versand mechanisch und elektrisch überprüft worden. Es wurde dafür Sorge getragen, dass das Messgerät Sie unbeschädigt erreicht. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transportes verursacht worden sein könnte. -
Seite 9: Bedienungsanleitung

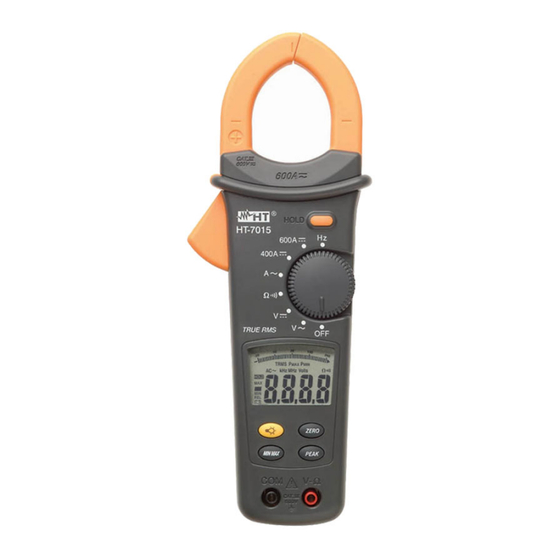

HT7015 4. BEDIENUNGSANLEITUNG 4.1. GERÄTEBESCHREIBUNG 4.1.1. Funktionsbeschreibung LEGENDE: 1. Induktive Zangenbacken. 2. Zangenöffner. 3. Tastatur 4. Funktionswahlschalter Taste 5. LCD Anzeige. 6. Eingangsbuchsen. Abb. 1: Instrumentenbeschreibung 4.1.2. Ausrichtungsmarkierungen Legen Sie den Leiter innerhalb der Zangenöffnung so gut wie möglich (siehe. Abb. 2) in... -
Seite 10: Beschreibung Der Funktionstasten
HT7015 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN 4.2.1. HOLD Taste Mit dieser Taste aktivieren Sie die HOLD Funktion, um die Anzeige des Messwertes einzufrieren. Das Symbol "H" wird angezeigt. Um diese Funktion zu deaktivieren: • drücken Sie kurz die HOLD Taste oder •... -
Seite 11: Funktionen Des Drehwahlschalters
HT7015 4.3. FUNKTIONEN DES DREHWAHLSCHALTERS 4.3.1. AC Spannungsmessung (TRMS) WARNUNG • Die maximale Eingangsspannung beträgt 600V. Versuchen Sie nicht, irgendeine Spannung zu messen, die die Grenzwerte übersteigt. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 12: Dc Spannungsmessung
HT7015 4.3.2. DC Spannungsmessung WARNUNG Die maximale DC Eingangsspannung beträgt 600V. Versuchen Sie nicht, irgendeine Spannung zu messen, die die Grenzwerte übersteigt. Das Überschreiten Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. Abb. 3: DC Spannungsmessung 1. Wählen Sie die Funktion. -
Seite 13: Widerstandsmessung Und Durchgangsprüfung
HT7015 4.3.3. Widerstandsmessung und Durchgangsprüfung WARNUNG Entfernen Sie vor der Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 4: Widerstandsmessung und Durchgangstest Ω 1. Wählen Sie die “ ” Funktion 2. Verbinden Sie die rote Messleitung mit der V/Ω Buchse, und die schwarze Messleitung mit der COM Buchse. -
Seite 14: Ac Strommessung
HT7015 4.3.4. AC Strommessung WARNUNG Entfernen Sie vor der Messung alle Messleitungen vom Messobjekt und vom Messgerät. I+ (-I)= 0 Abb. 5: AC Strommessung 1. Wählen Sie die “ ” Funktion 2. Öffnen Sie die Zangenbacken und umschließen Sie damit einen einzelnen Leiter. -
Seite 15: Dc Strommessung
HT7015 4.3.5. DC Strommessung WARNUNG Entfernen Sie vor der Messung alle Messleitungen vom Messobjekt und vom Messgerät. I+ (-I)= 0 Abb. 5: AC Strommessung 1. Wählen Sie die 400A oder 600A .Funktion 2. Öffnen Sie die Zangenbacken und umschließen Sie damit einen einzelnen Leiter. -
Seite 16: Frequenzmessung (Mit Der Zange)
HT7015 4.3.6. Frequenzmessung (mit der Zange) WARNUNG Entfernen Sie vor der Messung alle Messleitungen vom Messobjekt und vom Messgerät. Abb. 6: Frequenzmessung mit der Zange 1. Wählen Sie die HZ Funktion. 2. Öffnen Sie die Zangenbacken und umschließen Sie damit einen einzelnen Leiter. -
Seite 17: Wartung Und Pflege
HT7015 5. WARTUNG UND PFLEGE 5.1. ALLGEMEINE INFORMATIONEN 1. Diese Stromzange ist ein Präzisionsmessgerät. Überschreiten Sie niemals die technischen Grenzwerte bei der Messung oder bei der Lagerung um mögliche Beschädigungen oder Gefahren zu vermeiden. 2. Setzen Sie das Messgerät nicht Umgebungen mit hoher Temperatur, hoher Luftfeuchtigkeit oder direkter Sonneneinstrahlung aus. -
Seite 18: Technische Daten
HT7015 6. TECHNISCHE DATEN 6.1. EIGENSCHAFTEN Die Genauigkeit ist angegeben als [% der Anzeige + Ziffer]. Die Genauigkeit bezieht sich auf folgende Umweltbedingungen: 23°C ± 5°C mit einer relativen Luftfeuchtigkeit von <80%. DC Spannung Messbereich Auflösung Genauigkeit Eingangswiderstand Überlastschutz 0 – 400.0V 0.1V... -
Seite 19: Sicherheit
HT7015 6.1.1. Sicherheit Sicherheitsstandard: EN 61010 Isolation: Klasse 2, doppelte, verstärkte Isolation Verschmutzungsgrad: Maximale Höhe: 2000m Überspannungskategorie: CAT III 600V zwischen den 6.1.2. Allgemeine Daten Mechanische Eigenschaften Abmessungen BxHxT: 78 x 235 x 51 mm Gewicht (inklusive Batterie): ca. 480g Zangenöffnung:... -
Seite 20: Garantie
Es wurde nach höchsten Qualitätsmaßstäben für Bauteile und Verarbeitung gefertigt. Die Betriebsbereitschaft seiner Funktionen wurde gemäß dem hohen Prüfstandard von HTI getestet. HT Instruments gewährt auf Material wie Verarbeitung eine Garantie von zwei Jahren ab Kaufdatum, vorausgesetzt, das Gerät wurde nicht geöffnet oder in seiner Bauweise verändert.
