Anfangsanzeige

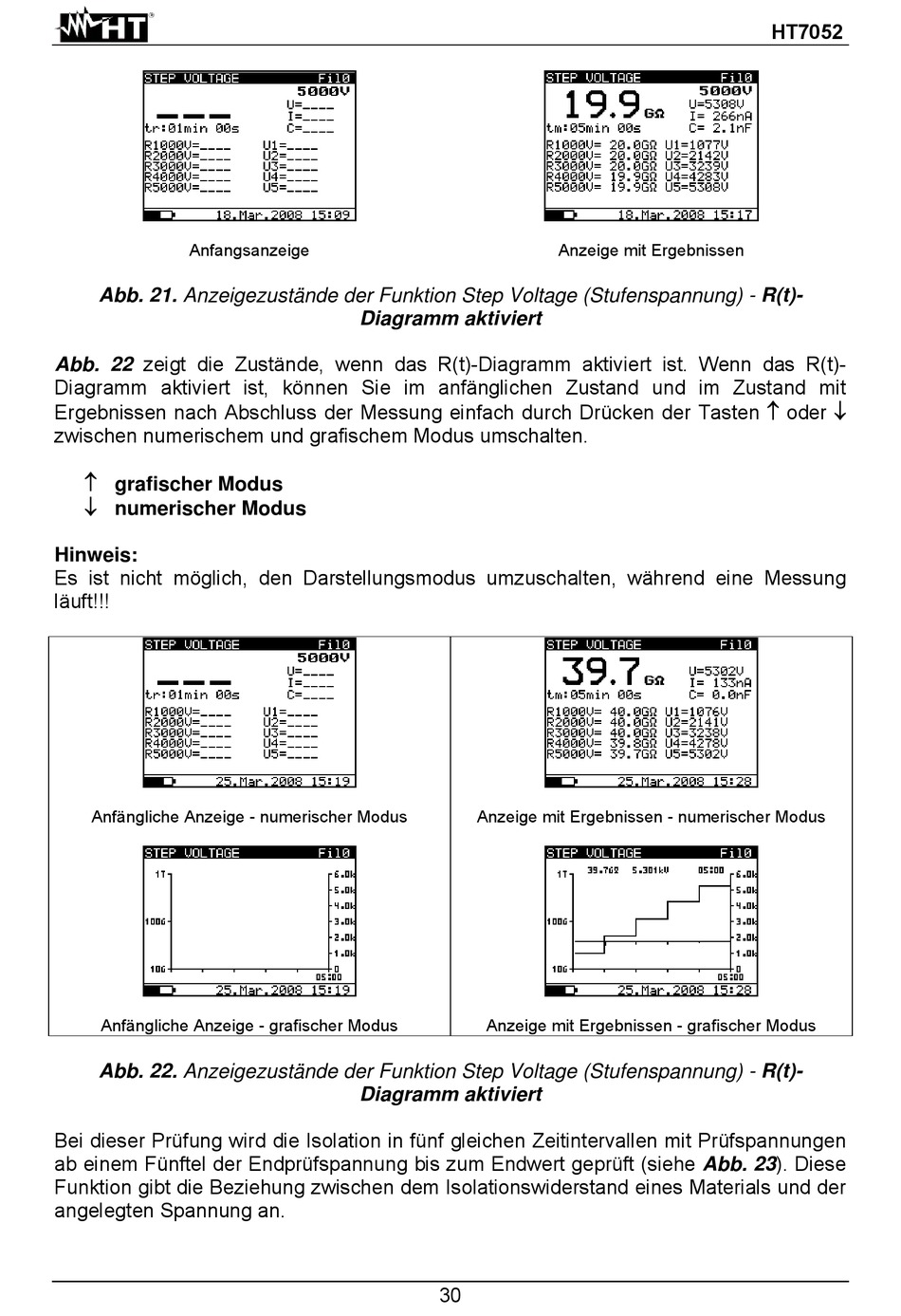

Abb. 21. Anzeigezustände der Funktion Step Voltage (Stufenspannung) - R(t)-
Abb. 22 zeigt die Zustände, wenn das R(t)-Diagramm aktiviert ist. Wenn das R(t)-
Diagramm aktiviert ist, können Sie im anfänglichen Zustand und im Zustand mit
Ergebnissen nach Abschluss der Messung einfach durch Drücken der Tasten oder
zwischen numerischem und grafischem Modus umschalten.
grafischer Modus
numerischer Modus
Hinweis:
Es ist nicht möglich, den Darstellungsmodus umzuschalten, während eine Messung
läuft!!!
Anfängliche Anzeige - numerischer Modus
Anfängliche Anzeige - grafischer Modus
Abb. 22. Anzeigezustände der Funktion Step Voltage (Stufenspannung) - R(t)-
Bei dieser Prüfung wird die Isolation in fünf gleichen Zeitintervallen mit Prüfspannungen
ab einem Fünftel der Endprüfspannung bis zum Endwert geprüft (siehe Abb. 23). Diese
Funktion gibt die Beziehung zwischen dem Isolationswiderstand eines Materials und der
angelegten Spannung an.
Diagramm aktiviert
Anzeige mit Ergebnissen - numerischer Modus
Anzeige mit Ergebnissen - grafischer Modus
Diagramm aktiviert
30
Anzeige mit Ergebnissen
HT7052
