INSULATION RESISTANCE
SETTING PARAMETERS:
Unominal
Timer
Timer on/off
Time1
Graph R(t)
Timer und Time1 sind unabhängige Timer. Die maximale Zeit beträgt jeweils 30 min
60 s.
Aktivieren/Deaktivieren
Einstellen der Parameter für das R(t)-Diagramm in der
Funktion Isolationswiderstand:
Drücken Sie die Taste SELECT; das Einstellmenü
-
erscheint im Display, siehe Abb. 13.
Wählen Sie mit den Tasten und den einzustellenden
-
Parameter Graph R(t).
Aktivieren/deaktivieren Sie Graph R(t) mit den Tasten
-
und .
Drücken Sie die Taste SELECT, um die Parameter für
-
Graph R(t) einzustellen, siehe Abb. 14. Drücken Sie die
Taste ESC, um zum Grund-Einstellmenü in der Funktion
Isolationswiderstand zurückzukehren.
Beenden Sie die Einstellungen durch Drücken der ESC-
-
Taste oder der START/STOP-Taste (um die Messung
direkt
laufen
Einstellungen werden gespeichert.
Anmerkungen:
Wenn der Timer ausgeschaltet ist, ist es nicht möglich, das R(t)-Diagramm zu
-
aktivieren.
Die Zeitdauer des R(t)-Diagramms ist gleich dem Wert des Timers.
-
5000V
5min 00s
ON
01min 00s
ON
des
R(t)-Diagramms
zu
lassen).
Die

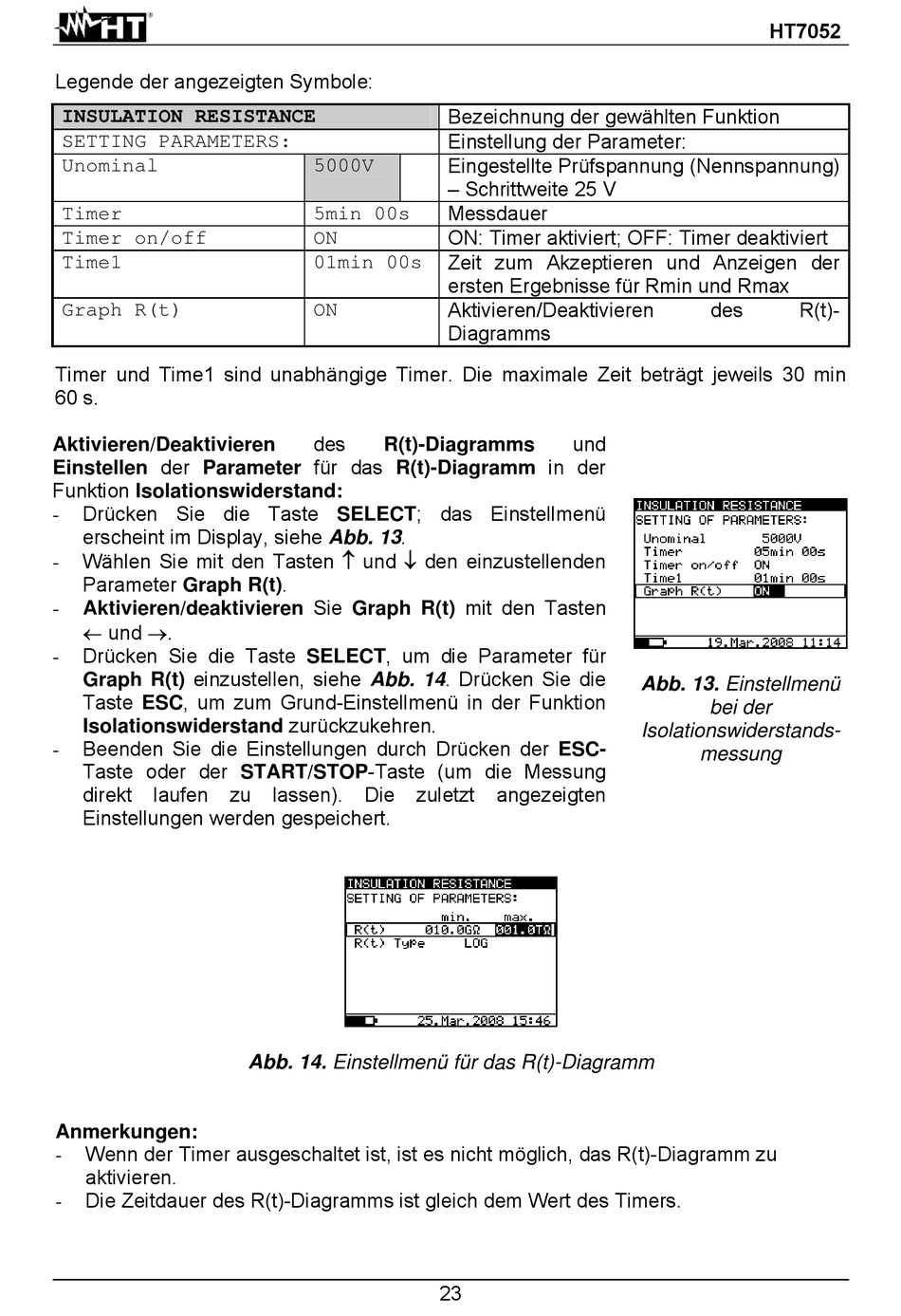

Abb. 14. Einstellmenü für das R(t)-Diagramm
Bezeichnung der gewählten Funktion
Einstellung der Parameter:
Eingestellte Prüfspannung (Nennspannung)
– Schrittweite 25 V
Messdauer
ON: Timer aktiviert; OFF: Timer deaktiviert
Zeit zum Akzeptieren und Anzeigen der
ersten Ergebnisse für Rmin und Rmax
Aktivieren/Deaktivieren
Diagramms
und
zuletzt
angezeigten
23
HT7052
des
R(t)-
Abb. 13. Einstellmenü
bei der
Isolationswiderstands-
messung
