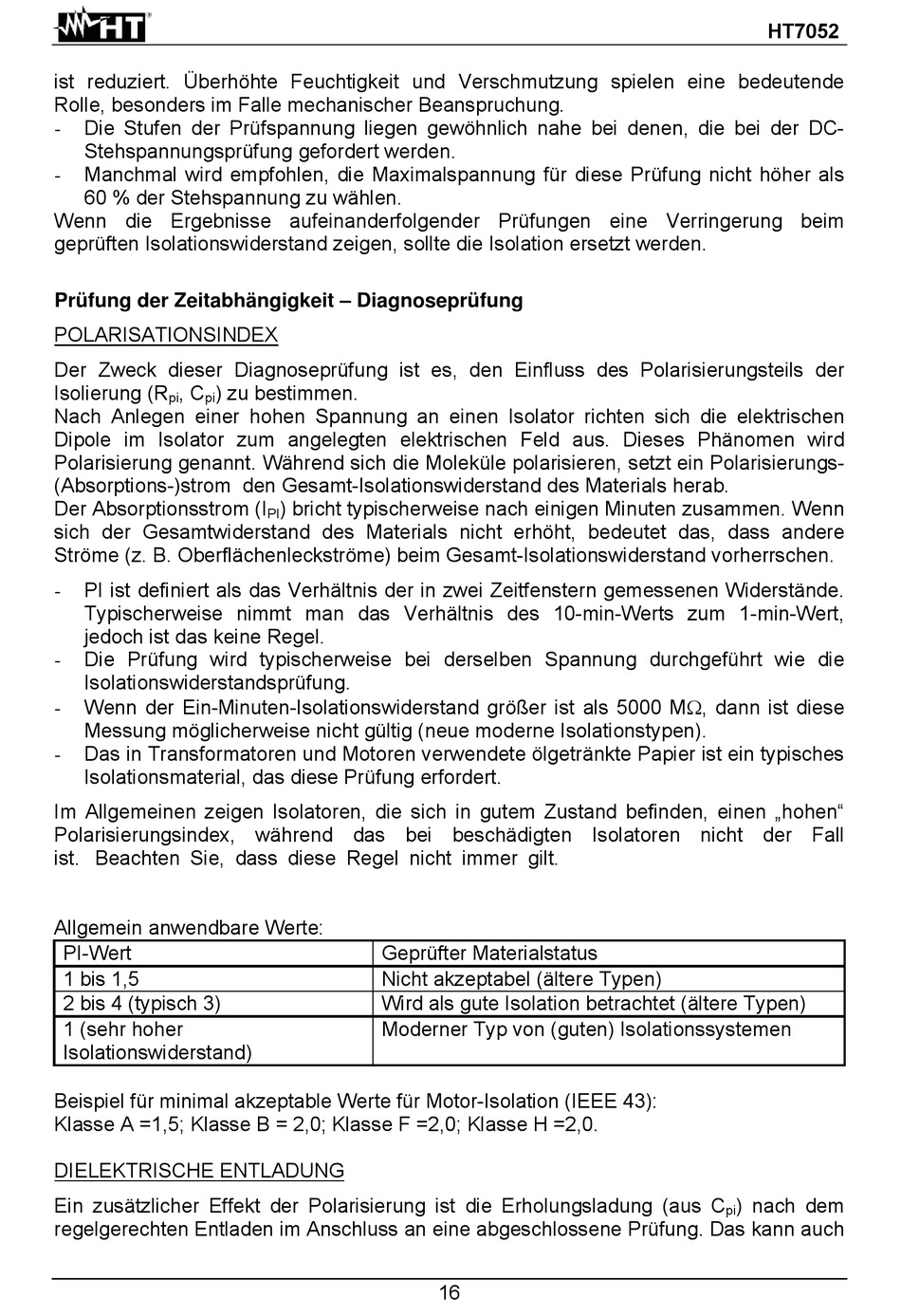

ist reduziert. Überhöhte Feuchtigkeit und Verschmutzung spielen eine bedeutende
Rolle, besonders im Falle mechanischer Beanspruchung.
Die Stufen der Prüfspannung liegen gewöhnlich nahe bei denen, die bei der DC-
-
Stehspannungsprüfung gefordert werden.
Manchmal wird empfohlen, die Maximalspannung für diese Prüfung nicht höher als
-
60 % der Stehspannung zu wählen.
Wenn die Ergebnisse aufeinanderfolgender Prüfungen eine Verringerung beim
geprüften Isolationswiderstand zeigen, sollte die Isolation ersetzt werden.
Prüfung der Zeitabhängigkeit – Diagnoseprüfung
POLARISATIONSINDEX
Der Zweck dieser Diagnoseprüfung ist es, den Einfluss des Polarisierungsteils der
Isolierung (R
, C
) zu bestimmen.
pi
pi
Nach Anlegen einer hohen Spannung an einen Isolator richten sich die elektrischen
Dipole im Isolator zum angelegten elektrischen Feld aus. Dieses Phänomen wird
Polarisierung genannt. Während sich die Moleküle polarisieren, setzt ein Polarisierungs-
(Absorptions-)strom den Gesamt-Isolationswiderstand des Materials herab.
Der Absorptionsstrom (I
sich der Gesamtwiderstand des Materials nicht erhöht, bedeutet das, dass andere
Ströme (z. B. Oberflächenleckströme) beim Gesamt-Isolationswiderstand vorherrschen.
PI ist definiert als das Verhältnis der in zwei Zeitfenstern gemessenen Widerstände.
-
Typischerweise nimmt man das Verhältnis des 10-min-Werts zum 1-min-Wert,
jedoch ist das keine Regel.
Die Prüfung wird typischerweise bei derselben Spannung durchgeführt wie die
-
Isolationswiderstandsprüfung.
Wenn der Ein-Minuten-Isolationswiderstand größer ist als 5000 M, dann ist diese
-
Messung möglicherweise nicht gültig (neue moderne Isolationstypen).
Das in Transformatoren und Motoren verwendete ölgetränkte Papier ist ein typisches
-
Isolationsmaterial, das diese Prüfung erfordert.
Im Allgemeinen zeigen Isolatoren, die sich in gutem Zustand befinden, einen „hohen"
Polarisierungsindex, während das bei beschädigten Isolatoren nicht der Fall
ist. Beachten Sie, dass diese Regel nicht immer gilt.
Allgemein anwendbare Werte:
PI-Wert
1 bis 1,5
2 bis 4 (typisch 3)
1 (sehr hoher
Isolationswiderstand)
Beispiel für minimal akzeptable Werte für Motor-Isolation (IEEE 43):
Klasse A =1,5; Klasse B = 2,0; Klasse F =2,0; Klasse H =2,0.
DIELEKTRISCHE ENTLADUNG
Ein zusätzlicher Effekt der Polarisierung ist die Erholungsladung (aus C
regelgerechten Entladen im Anschluss an eine abgeschlossene Prüfung. Das kann auch
) bricht typischerweise nach einigen Minuten zusammen. Wenn
PI
Geprüfter Materialstatus
Nicht akzeptabel (ältere Typen)
Wird als gute Isolation betrachtet (ältere Typen)
Moderner Typ von (guten) Isolationssystemen
16
HT7052
) nach dem
pi
