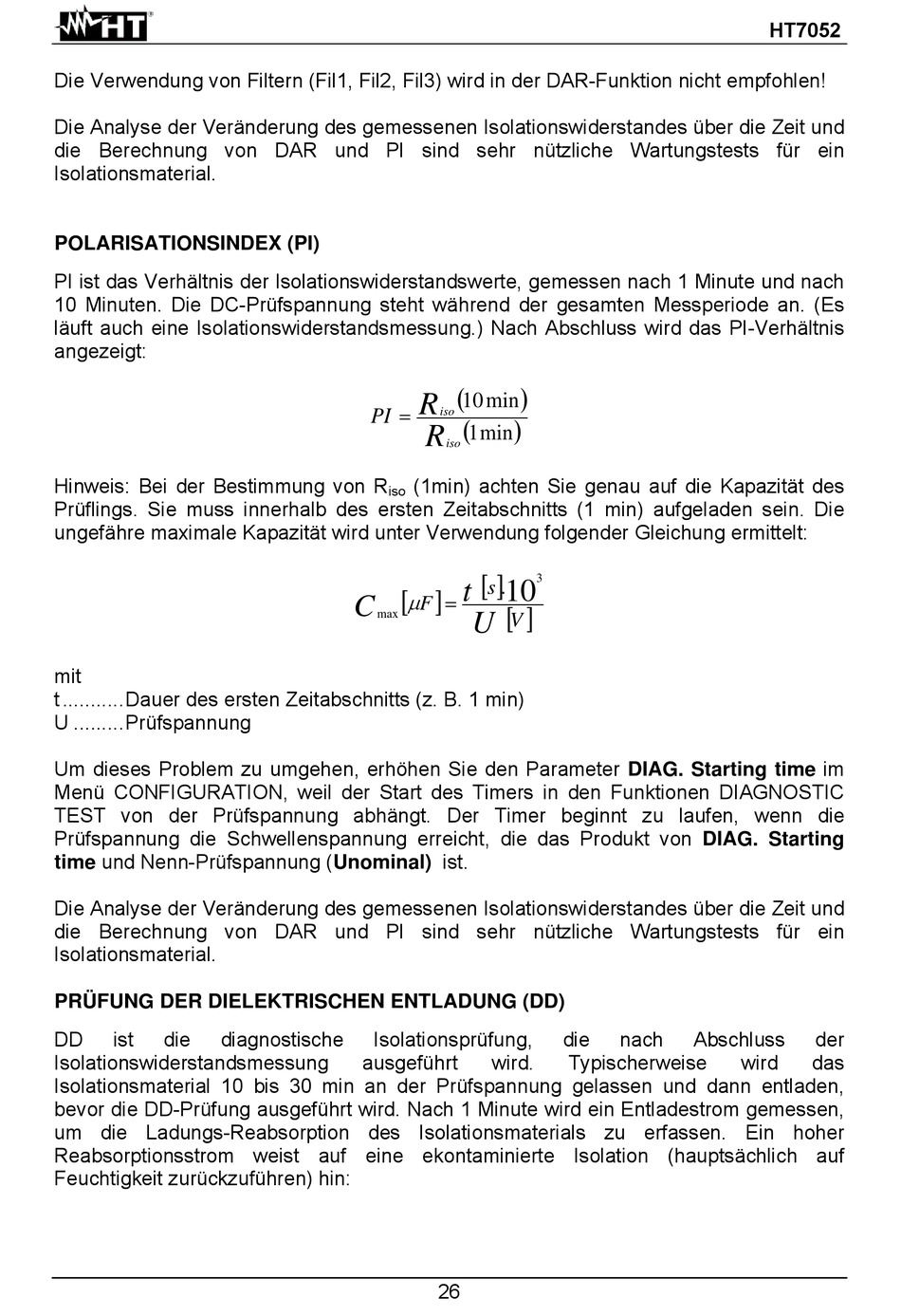

Die Verwendung von Filtern (Fil1, Fil2, Fil3) wird in der DAR-Funktion nicht empfohlen!
Die Analyse der Veränderung des gemessenen Isolationswiderstandes über die Zeit und
die Berechnung von DAR und PI sind sehr nützliche Wartungstests für ein
Isolationsmaterial.
POLARISATIONSINDEX (PI)
PI ist das Verhältnis der Isolationswiderstandswerte, gemessen nach 1 Minute und nach
10 Minuten. Die DC-Prüfspannung steht während der gesamten Messperiode an. (Es
läuft auch eine Isolationswiderstandsmessung.) Nach Abschluss wird das PI-Verhältnis
angezeigt:
Hinweis: Bei der Bestimmung von R
Prüflings. Sie muss innerhalb des ersten Zeitabschnitts (1 min) aufgeladen sein. Die
ungefähre maximale Kapazität wird unter Verwendung folgender Gleichung ermittelt:
mit
t ...........Dauer des ersten Zeitabschnitts (z. B. 1 min)
U .........Prüfspannung
Um dieses Problem zu umgehen, erhöhen Sie den Parameter DIAG. Starting time im
Menü CONFIGURATION, weil der Start des Timers in den Funktionen DIAGNOSTIC
TEST von der Prüfspannung abhängt. Der Timer beginnt zu laufen, wenn die
Prüfspannung die Schwellenspannung erreicht, die das Produkt von DIAG. Starting
time und Nenn-Prüfspannung (Unominal) ist.
Die Analyse der Veränderung des gemessenen Isolationswiderstandes über die Zeit und
die Berechnung von DAR und PI sind sehr nützliche Wartungstests für ein
Isolationsmaterial.
PRÜFUNG DER DIELEKTRISCHEN ENTLADUNG (DD)
DD
ist
die
diagnostische
Isolationswiderstandsmessung
Isolationsmaterial 10 bis 30 min an der Prüfspannung gelassen und dann entladen,
bevor die DD-Prüfung ausgeführt wird. Nach 1 Minute wird ein Entladestrom gemessen,
um die Ladungs-Reabsorption des Isolationsmaterials zu erfassen. Ein hoher
Reabsorptionsstrom weist auf eine ekontaminierte Isolation (hauptsächlich auf
Feuchtigkeit zurückzuführen) hin:
R
10
min
PI
iso
R
1
min
iso
(1min) achten Sie genau auf die Kapazität des
iso
t
10
s
.
C
F
max
U
V
Isolationsprüfung,
ausgeführt
wird.
26
3
die
nach
Abschluss
Typischerweise
HT7052
der
wird
das
