HT Instruments HT7011 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. HT Instruments Anleitungen
  4. Messgeräte
  5. HT7011
  6. Bedienungsanleitung

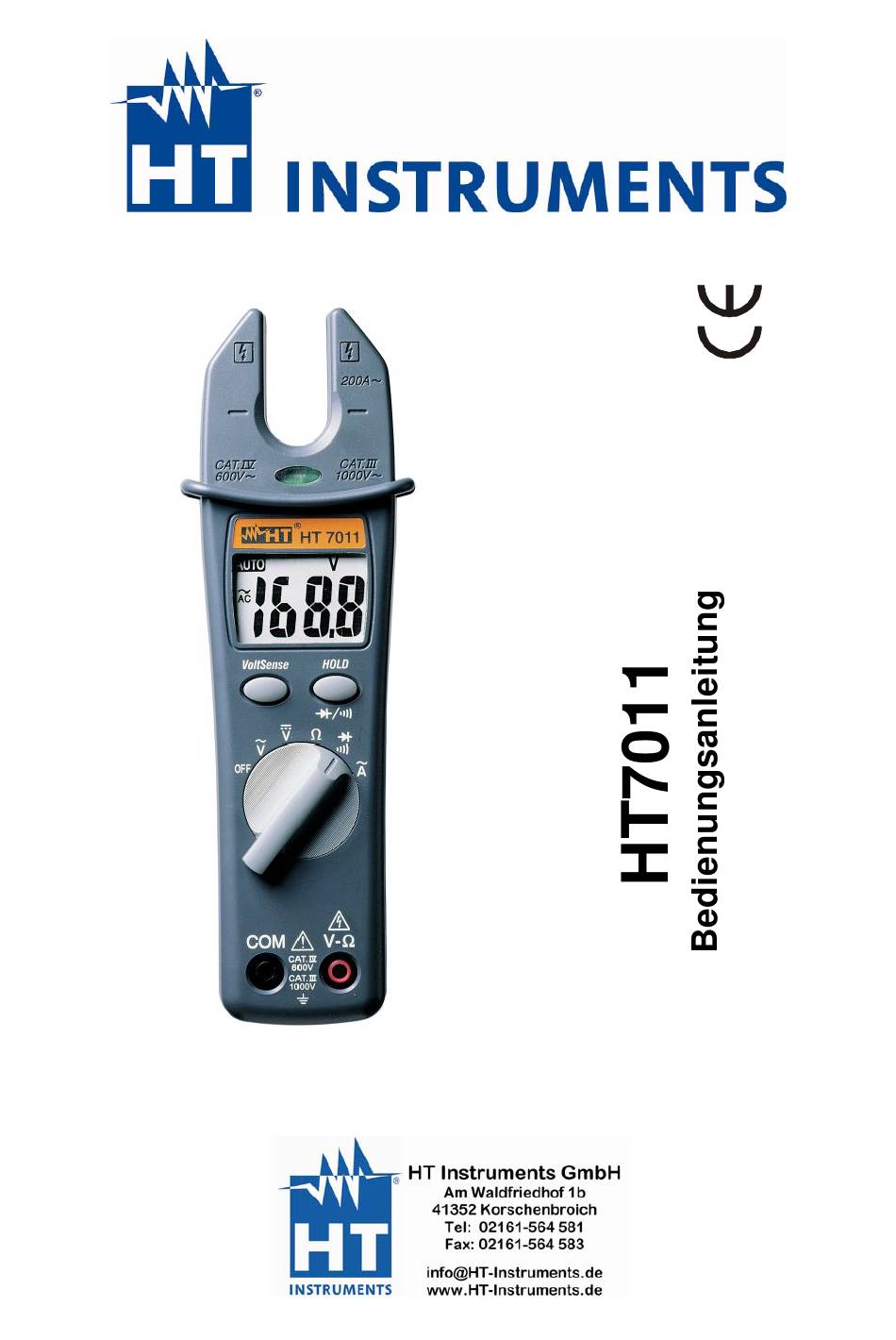

HT Instruments HT7011 Bedienungsanleitung

HT Instruments HT7011 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HT Instruments HT7011

Inhaltszusammenfassung für HT Instruments HT7011

  • Seite 2 HT7011...

  • Seite 3: Inhaltsverzeichnis

    HT7011 Inhaltsverzeichnis: 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN ..........4 1.1. Vorwort ........................5 1.2. Während der Anwendung..................5 1.3. Nach Gebrauch .....................6 1.4. Definition der Überspannungskategorie ..............6 2. ALLGEMEINE BESCHREIBUNG ..................6 3. VORBEREITUNG FÜR DIE VERWENDUNG ..............7 3.1. Einleitung.......................7 3.2. Versorgungsspannung ..................7 3.3. Kalibrieren ......................7 3.4.

  • Seite 4: Sicherheitsvorkehrungen Und Verfahren

    HT7011 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN Dieses Instrument entspricht der Sicherheitsnorm EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol...

  • Seite 5: Vorwort

    HT7011 1.1. VORWORT • Dieses Modell ist für die Verwendung in einer Umgebung mit Verschmutzungs-Grad 2 vorgesehen. • Es kann für STROM und SPANNUNGS- Messungen in Installationen mit CAT IV 600V und CAT III bis zu 1000 Volt (Spannung zwischen Phase und Erde) benutzt werden.

  • Seite 6: Nach Gebrauch

    HT7011 1.3. NACH GEBRAUCH • Sobald die Messungen abgeschlossen sind, schalten Sie den Drehschalter auf aus (OFF). • Wenn das Instrument für eine lange Periode nicht benutzt wird, entfernen Sie die Batterie. 1.4. DEFINITION DER ÜBERSPANNUNGSKATEGORIE Definition der Messkategorien gemäß der Norm IEC61010-1 2te Ausgabe Überspannungskategorie I (CAT I)

  • Seite 7: Vorbereitung Für Die Verwendung

    HT7011 3. VORBEREITUNG FÜR DIE VERWENDUNG 3.1. EINLEITUNG Die gesamte Ausrüstung ist vor dem Versand maschinell und elektrisch überprüft worden. Es wurde dafür Sorge getragen, um sicherzustellen, dass das Instrument Sie unbeschädigt erreicht. Aber es ist ratsam, einen schnellen Check auszuführen, um irgendeinen möglichen Schaden zu entdecken, der während Transportes verursacht worden sein könnte.

  • Seite 8: Bedienungsanleitung

    HT7011 4. BEDIENUNGSANLEITUNG 4.1. GERÄTEBESCHREIBUNG 4.1.1. Funktionsbeschreibung LEGENDE: 1. Induktive Zangenbacken. 2. LCD Display 3. Funktionstaste Hold 4. Funktionswahlschalter. 5. Eingangsbuchsen. Abb. 1: Instrumentenbeschreibung 4.2. FUNKTIONSBESCHREIBUNG 4.2.1. VOLT SENSE Taste 1. Drücken Sie kurz Volt Sense Taste um den internen Sensor für die DC/ AC berührungslose Spannungsermittlung zu aktivieren...

  • Seite 9: Beschreibung Des Funktionswahlschalters

    HT7011 4.3. BESCHREIBUNG DES FUNKTIONSWAHLSCHALTERS 4.3.1. AC Spannungsmessung WARNING Maximale Eingabe für AC Spannungsmessung ist 1000V rms. Versuchen Sie nicht, irgendeine Spannung zu messen, die die Grenzwerte übersteigt. Das Überschreiten der Grenzwerte könnte elektrischen Schock verursachen und könnte das Zangenmessgerät beschädigen.

  • Seite 10: Dc Spannungsmessung

    HT7011 4.3.2. DC Spannungsmessung WARNING Maximale Eingabe für AC/DC Spannungsmessung ist 1000V. Versuchen Sie nicht, irgendeine Spannung zu messen, die die Grenzwerte übersteigt. Das Überschreiten der Grenzwerte könnte elektrischen Schock verursachen und könnte das Zangenmessgerät beschädigen. Abb. 3: Die Anwendung der Zange für DC Spannungsmessung 1.

  • Seite 11: Volt Sense Messung ( Berührungslose Spannungsmessung)

    HT7011 4.3.3. VOLT SENSE Messung ( berührungslose Spannungsmessung) WARNING Maximale Eingabe für AC/DC Spannungsmessung ist 1000V. Versuchen Sie nicht, irgendeine Spannung zu messen, die die Grenzwerte übersteigt. Das Überschreiten der Grenzwerte könnte elektrischen Schock verursachen und könnte das Zangenmessgerät beschädigen.

  • Seite 12: Ac Wechselstrommessung

    HT7011 4.3.4. AC Wechselstrommessung WARNING • Stellen Sie sicher, dass bei Strommessungen alle Prüfleitungen von den Anschlüssen des Messgerätes abgeschaltet sind. • Bei der Strommessung wird jede starke Stromquelle in der Nähe der Stromzange die Genauigkeit der Messung beeinflussen. Abb. 5: Die Anwendung für Wechselstrommessung 1.

  • Seite 13: Widerstandsmessung

    HT7011 4.3.5. Widerstandsmessung WARNING Vor jeder Widerstandsmessung in einem Schaltkreis schalten Sie die Versorgungsspannung vom Prüfschaltkreis ab und entladen Sie alle Kondensatoren. Abb. 6: Die Anwendung der Zange für Widerstandsmessung. Ω 1. Wählen Sie die “ ” Funktion 2. Verbinden Sie die Meßleitungen mit den Eingangsbuchsen, der rote Stecker mit der V /Ω...

  • Seite 14: Durchgangstest Und Diodentest

    HT7011 4.3.6. Durchgangstest und Diodentest WARNING Vor jeder Widerstandsmessung in einem Schaltkreis schalten Sie die Versorgungsspannung vom Prüfschaltkreis ab und entladen Sie alle Kondensatoren. Abb. 7: Die Anwendung für den Durchgangs- und Diodentest ” 1. Wählen Sie die “ Funktion.

  • Seite 15: Wartung

    HT7011 5. WARTUNG 5.1. ALLGEMEINE INFORMATIONEN 1. Diese digitale Gabelstromzange ist ein Präzisionsinstrument. Ob beim Gebrauch oder bei Lagerung, überschreiten Sie die Spezifikations-Anforderungen nicht, um irgend- einen möglichen Schaden oder eine Gefahr während der Verwendung zu vermeiden. 2. Setzen Sie dieses Messgerät nicht hoher Temperatur oder Luftfeuchtigkeit oder direkter Sonnenlichteinstrahlung aus.

  • Seite 16: Technische Spezifikationen

    HT7011 6. TECHNISCHE SPEZIFIKATIONEN Dieses Produkt entspricht der Europäischen Richtlinie für Niederspannungs- messung 73/23/EEC (LVD) und der EMC Richtlinie 89/336/EEC, ergänzt durch 93/68/EEC. 6.1. TECHNISCHE DATEN Genauigkeit ist ±(% der Anzeige Digits + Anzahl Digits) oder anders spezifiziert, bei 23°C ±5°C &...

  • Seite 17: Sicherheit

    HT7011 6.2. SICHERHEIT Entspricht: EN 61010-1 Isolation: Klasse 2, Doppelte Isolation Verschmutzungsgrad: Höhe: 2000m Überspannungsschutz: CAT III 1000V gegen Erde CAT IV 600V 6.3. ALLGEMEINE ANGABEN Mechanische Eigenschaften Abmessung: 193(L) x 54 (B) x 31(H)mm Gewicht (inkl. Batterie): ca. 280g Max.

  • Seite 18: Garantiebestimmungen

    Zur Sicherheit sollten Sie dieses Gerät sobald als möglich benutzen und, falls Defekte auftreten, es transportsicher verpackt und unfrei an nachfolgende Adresse zurücksenden. HT Instruments übernimmt keine Haftung für Transportschäden. Legen Sie bitte einen Paketzettel auf dem die Modell- und Seriennummer angegeben ist sowie eine kurze Problembeschreibung bei.
