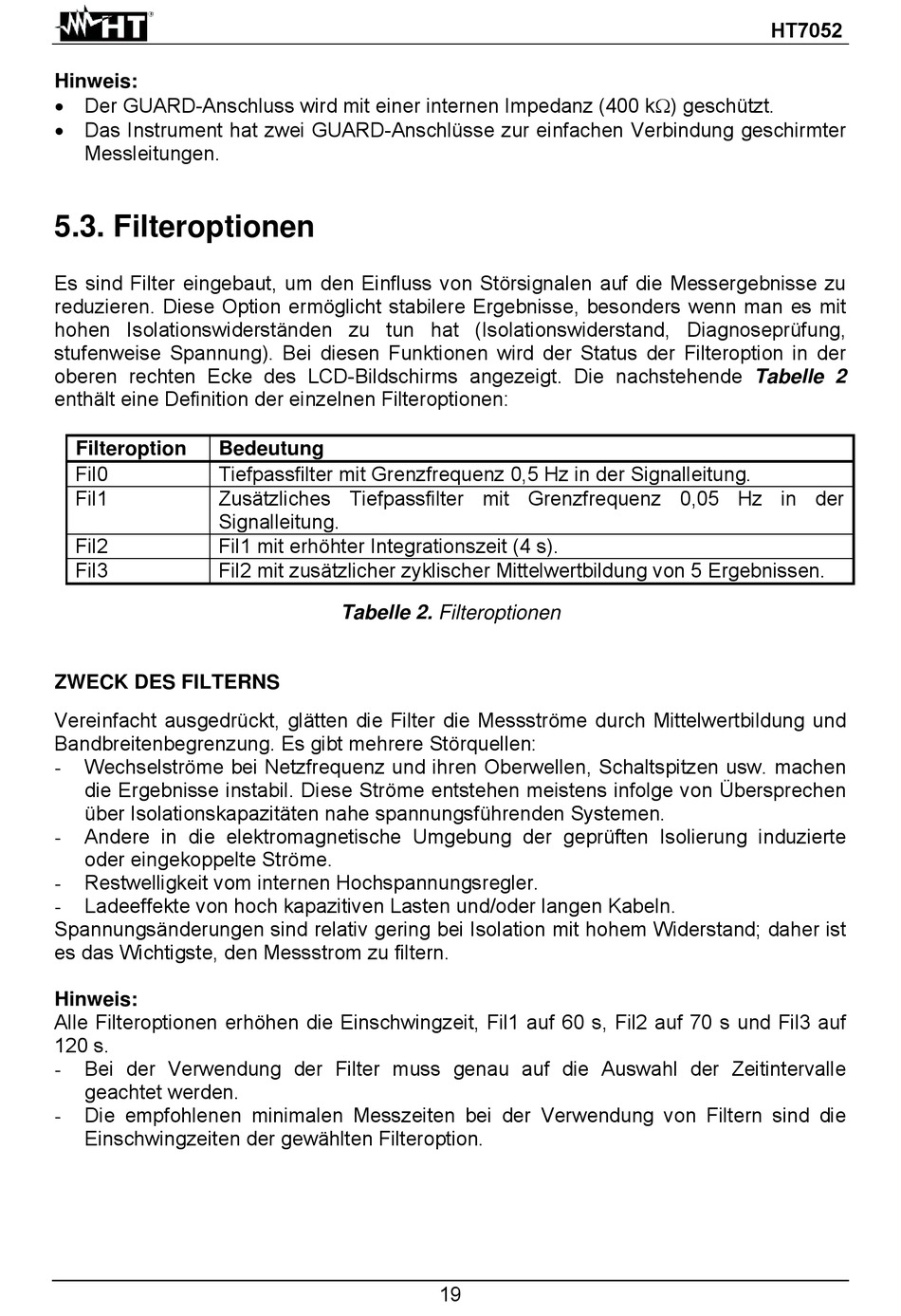

Hinweis:
Der GUARD-Anschluss wird mit einer internen Impedanz (400 k) geschützt.
Das Instrument hat zwei GUARD-Anschlüsse zur einfachen Verbindung geschirmter
Messleitungen.
5.3. Filteroptionen
Es sind Filter eingebaut, um den Einfluss von Störsignalen auf die Messergebnisse zu
reduzieren. Diese Option ermöglicht stabilere Ergebnisse, besonders wenn man es mit
hohen Isolationswiderständen zu tun hat (Isolationswiderstand, Diagnoseprüfung,
stufenweise Spannung). Bei diesen Funktionen wird der Status der Filteroption in der
oberen rechten Ecke des LCD-Bildschirms angezeigt. Die nachstehende Tabelle 2
enthält eine Definition der einzelnen Filteroptionen:
Filteroption
Bedeutung
Fil0
Tiefpassfilter mit Grenzfrequenz 0,5 Hz in der Signalleitung.
Fil1
Zusätzliches Tiefpassfilter mit Grenzfrequenz 0,05 Hz in der
Signalleitung.
Fil2
Fil1 mit erhöhter Integrationszeit (4 s).
Fil3
Fil2 mit zusätzlicher zyklischer Mittelwertbildung von 5 Ergebnissen.
ZWECK DES FILTERNS
Vereinfacht ausgedrückt, glätten die Filter die Messströme durch Mittelwertbildung und
Bandbreitenbegrenzung. Es gibt mehrere Störquellen:
Wechselströme bei Netzfrequenz und ihren Oberwellen, Schaltspitzen usw. machen
-
die Ergebnisse instabil. Diese Ströme entstehen meistens infolge von Übersprechen
über Isolationskapazitäten nahe spannungsführenden Systemen.
Andere in die elektromagnetische Umgebung der geprüften Isolierung induzierte
-
oder eingekoppelte Ströme.
Restwelligkeit vom internen Hochspannungsregler.
-
Ladeeffekte von hoch kapazitiven Lasten und/oder langen Kabeln.
-
Spannungsänderungen sind relativ gering bei Isolation mit hohem Widerstand; daher ist
es das Wichtigste, den Messstrom zu filtern.
Hinweis:
Alle Filteroptionen erhöhen die Einschwingzeit, Fil1 auf 60 s, Fil2 auf 70 s und Fil3 auf
120 s.
Bei der Verwendung der Filter muss genau auf die Auswahl der Zeitintervalle
-
geachtet werden.
Die empfohlenen minimalen Messzeiten bei der Verwendung von Filtern sind die
-
Einschwingzeiten der gewählten Filteroption.
Tabelle 2. Filteroptionen
19
HT7052
