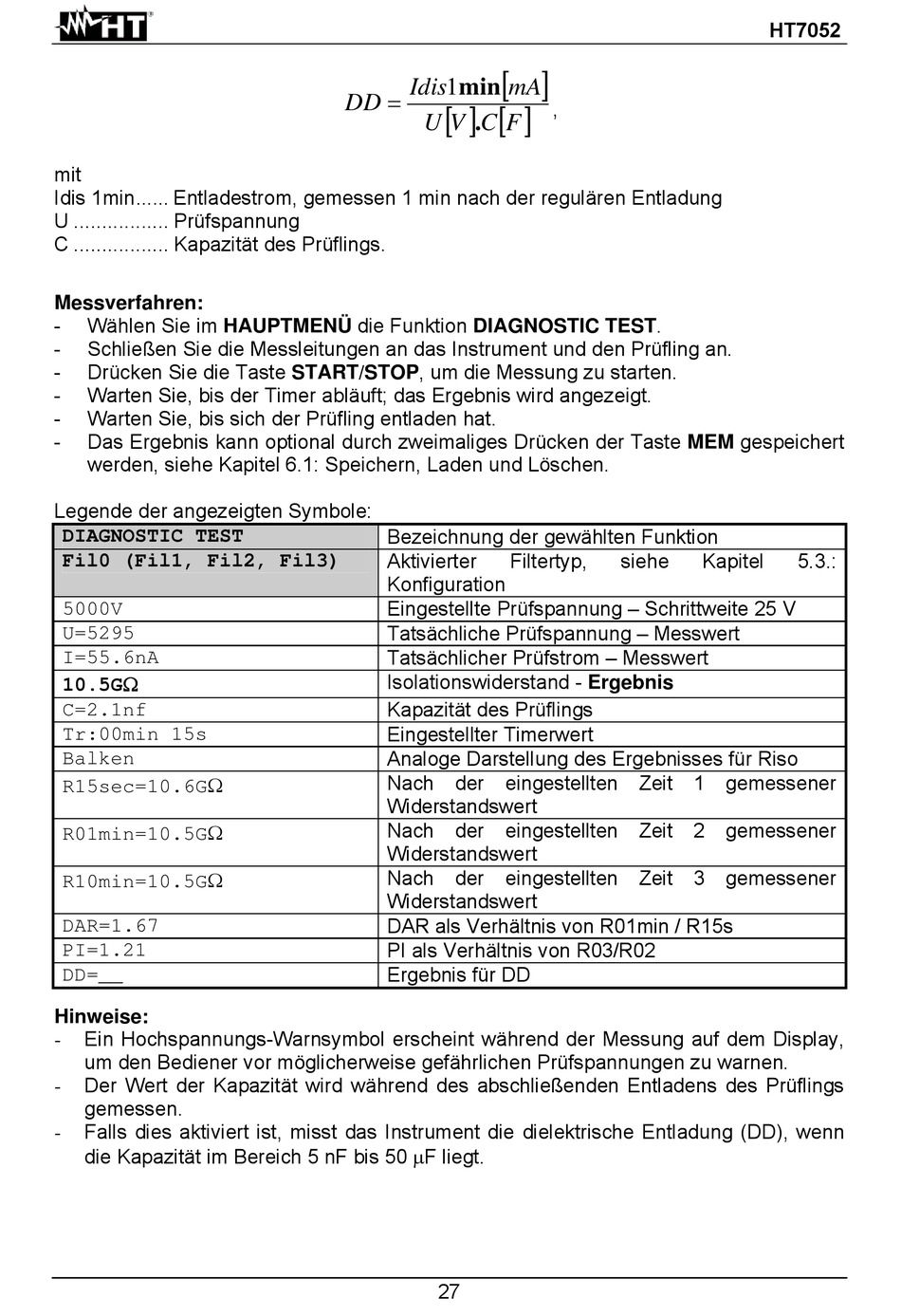

mit
Idis 1min...... Entladestrom, gemessen 1 min nach der regulären Entladung
U ................. Prüfspannung
C ................. Kapazität des Prüflings.
Messverfahren:
-
Wählen Sie im HAUPTMENÜ die Funktion DIAGNOSTIC TEST.
-
Schließen Sie die Messleitungen an das Instrument und den Prüfling an.
-
Drücken Sie die Taste START/STOP, um die Messung zu starten.
-
Warten Sie, bis der Timer abläuft; das Ergebnis wird angezeigt.
-
Warten Sie, bis sich der Prüfling entladen hat.
-
Das Ergebnis kann optional durch zweimaliges Drücken der Taste MEM gespeichert
werden, siehe Kapitel 6.1: Speichern, Laden und Löschen.
Legende der angezeigten Symbole:
DIAGNOSTIC TEST
Fil0 (Fil1, Fil2, Fil3)
5000V
U=5295
I=55.6nA
10.5G
C=2.1nf
Tr:00min 15s
Balken
R15sec=10.6G
R01min=10.5G
R10min=10.5G
DAR=1.67
PI=1.21
DD=__
Hinweise:
Ein Hochspannungs-Warnsymbol erscheint während der Messung auf dem Display,
-
um den Bediener vor möglicherweise gefährlichen Prüfspannungen zu warnen.
Der Wert der Kapazität wird während des abschließenden Entladens des Prüflings
-
gemessen.
Falls dies aktiviert ist, misst das Instrument die dielektrische Entladung (DD), wenn
-
die Kapazität im Bereich 5 nF bis 50 F liegt.
Idis
1
min
mA
DD
U
V
.
C
F
Bezeichnung der gewählten Funktion
Aktivierter
Filtertyp,
Konfiguration
Eingestellte Prüfspannung – Schrittweite 25 V
Tatsächliche Prüfspannung – Messwert
Tatsächlicher Prüfstrom – Messwert
Isolationswiderstand - Ergebnis
Kapazität des Prüflings
Eingestellter Timerwert
Analoge Darstellung des Ergebnisses für Riso
Nach der eingestellten Zeit 1 gemessener
Widerstandswert
Nach der eingestellten Zeit 2 gemessener
Widerstandswert
Nach der eingestellten Zeit 3 gemessener
Widerstandswert
DAR als Verhältnis von R01min / R15s
PI als Verhältnis von R03/R02
Ergebnis für DD
27
,
siehe
Kapitel
HT7052
5.3.:
