5. ANWEISUNGEN ZUM GEBRAUCH
5.1.
DC SPANNUNGSMESSUNG
• Die max. Eingangsspannung ist DC 690V. Versuchen Sie keine
Spannung zu messen, die höher ist. Es besteht die Gefahr eines
Stromschlages und das Messgerät könnte zerstört werden
• Die
36V und 690VDC auch bei schwacher oder fehlender Batterie.
1. Überprüfen Sie vor jeder Messung die korrekte Funktionsweise der Displayanzeige
gemäß § 4.3
2. Verbinden Sie die Prüfspitzen L1 und L2 mit dem zu messenden Objekt (siehe Abb.2)
3. Das Messgerät schaltet sich automatisch ein und erkennt eine anliegende DC-
Spannung, dessen Wert als Wert und als Bargraph im Display angezeigt wird. Das
„DC" Symbol wird ebenso angezeigt.
4. Sofern ein "-" Symbol im Display angezeigt wird, sind die Prüfspitzen in umgekehrter
Richtung zu Abbildung 2 am Messobjekt angelegt.
5. Das Messgerät schaltet sich automatisch aus sobald die beiden Prüfspitzen vom
Messobjekt getrennt werden bzw. die angelegte Spannung kleiner als 5.0VDC ist.
6. Drücken Sie die
beleuchten sofern die örtlichen Lichtverhältnisse es erfordern
LED ist aktiv bei Spannung zwischen den Klemmen zwischen

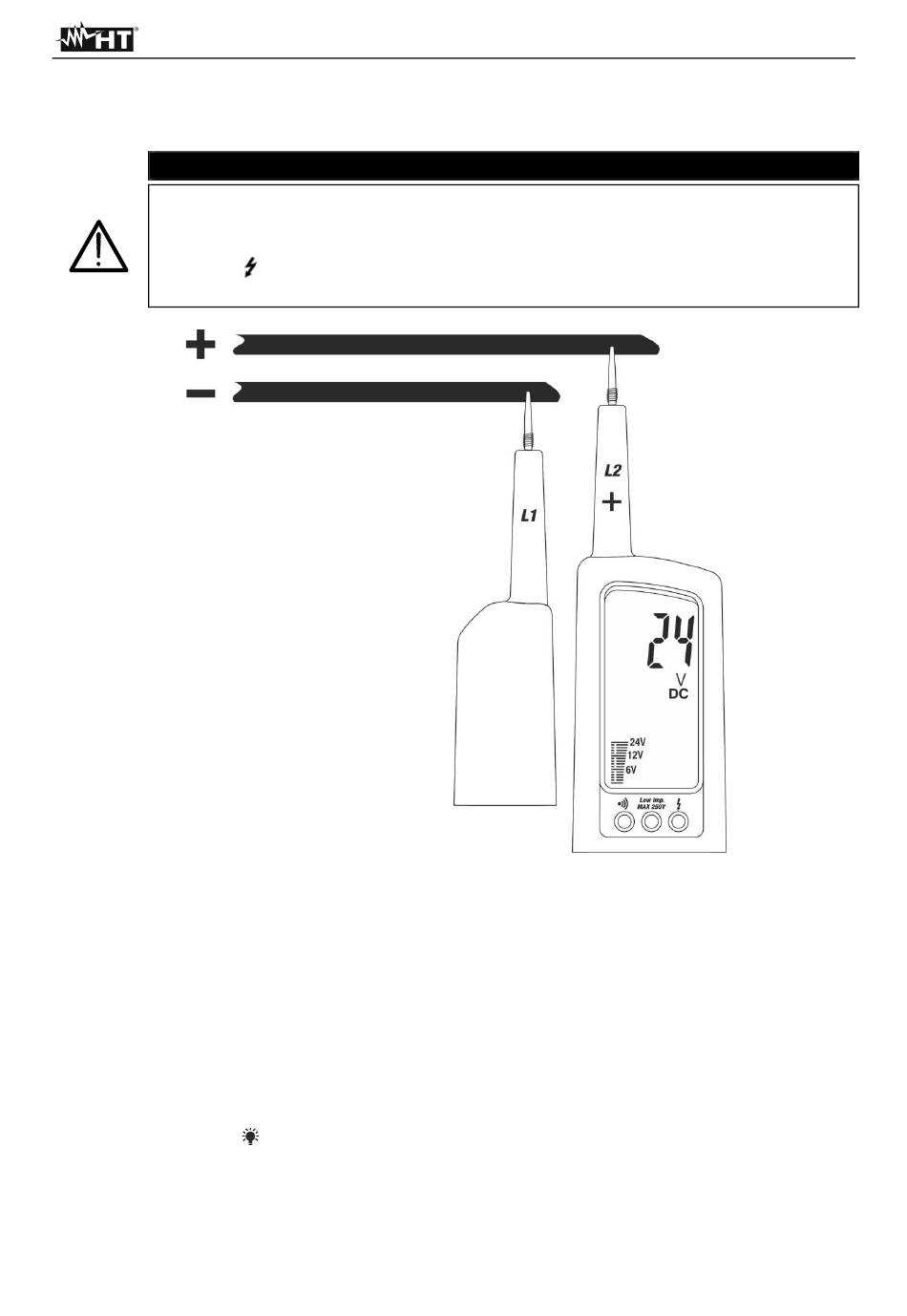

Abb. 2 DC-Spannungsmessung
Taste, um die weiße LED zu aktivieren und die Messstelle zu
DE – 6
