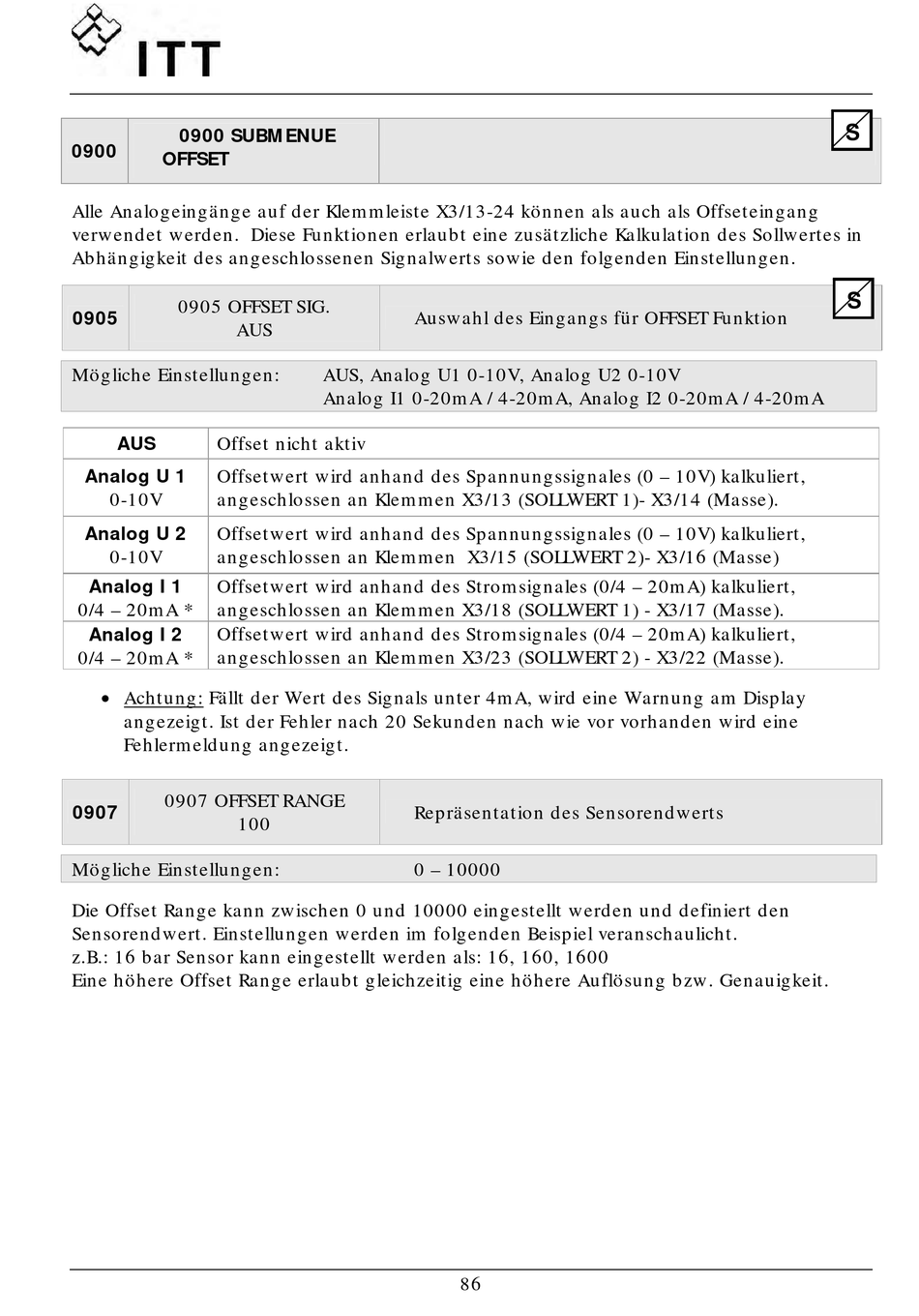

0900 SUBM ENUE
0900
OFFSET
Alle Analogeingänge auf d er Klem m leiste X3/13-24 können als auch als Offseteingang
verwend et werd en. Diese Funktionen erlaub t eine zusätzliche Kalkulation d es Sollwertes in
Ab hängig keit d es ang eschlossenen Signalwerts sowie d en folgend en Einstellungen.
0905 OFFSET SIG.
0905
AUS
Mögliche Einstellungen:
AUS
Offset nicht aktiv
Analog U 1
Offsetwert wird anhand d es Sp annungssig nales (0 – 10V) kalkuliert,
0-10V
angeschlossen an Klem m en X3/13 (SOLLWERT 1)- X3/14 (Masse).
Analog U 2
Offsetwert wird anhand d es Sp annungssig nales (0 – 10V) kalkuliert,
0-10V
angeschlossen an Klem m en X3/15 (SOLLWERT 2)- X3/16 (Masse)
Analog I 1
Offsetwert wird anhand d es Strom signales (0/4 – 20m A) kalkuliert,
0/4 – 20m A *
angeschlossen an Klem m en X3/18 (SOLLWERT 1) - X3/17 (Masse).
Analog I 2
Offsetwert wird anhand d es Strom signales (0/4 – 20m A) kalkuliert,
0/4 – 20m A *
angeschlossen an Klem m en X3/23 (SOLLWERT 2) - X3/22 (Masse).
Achtung: Fällt d er Wert d es Signals unter 4m A, wird eine Warnung am Disp lay
angezeigt. Ist d er Fehler nach 20 Sekund en nach wie vor vorhand en wird eine
Fehlerm eld ung angezeigt.
0907 OFFSET RANGE
0907
100
Mögliche Einstellungen:
Die Offset Range kann zwischen 0 und 10000 eingestellt werd en und d efiniert d en
Sensorend wert. Einstellungen werd en im folgend en Beisp iel veranschaulicht.
z.B.: 16 b ar Sensor kann eingestellt werd en als: 16, 160, 1600
Eine höhere Offset Range erlaub t gleichzeitig eine höhere Auflösung b zw. Genauigkeit.
Auswahl d es Eingangs für OFFSET Funktion
AUS, Analog U1 0-10V, Analog U2 0-10V
Analog I1 0-20m A / 4-20m A, Analog I2 0-20m A / 4-20m A
Rep räsentation d es Sensorend werts
0 – 10000
86
