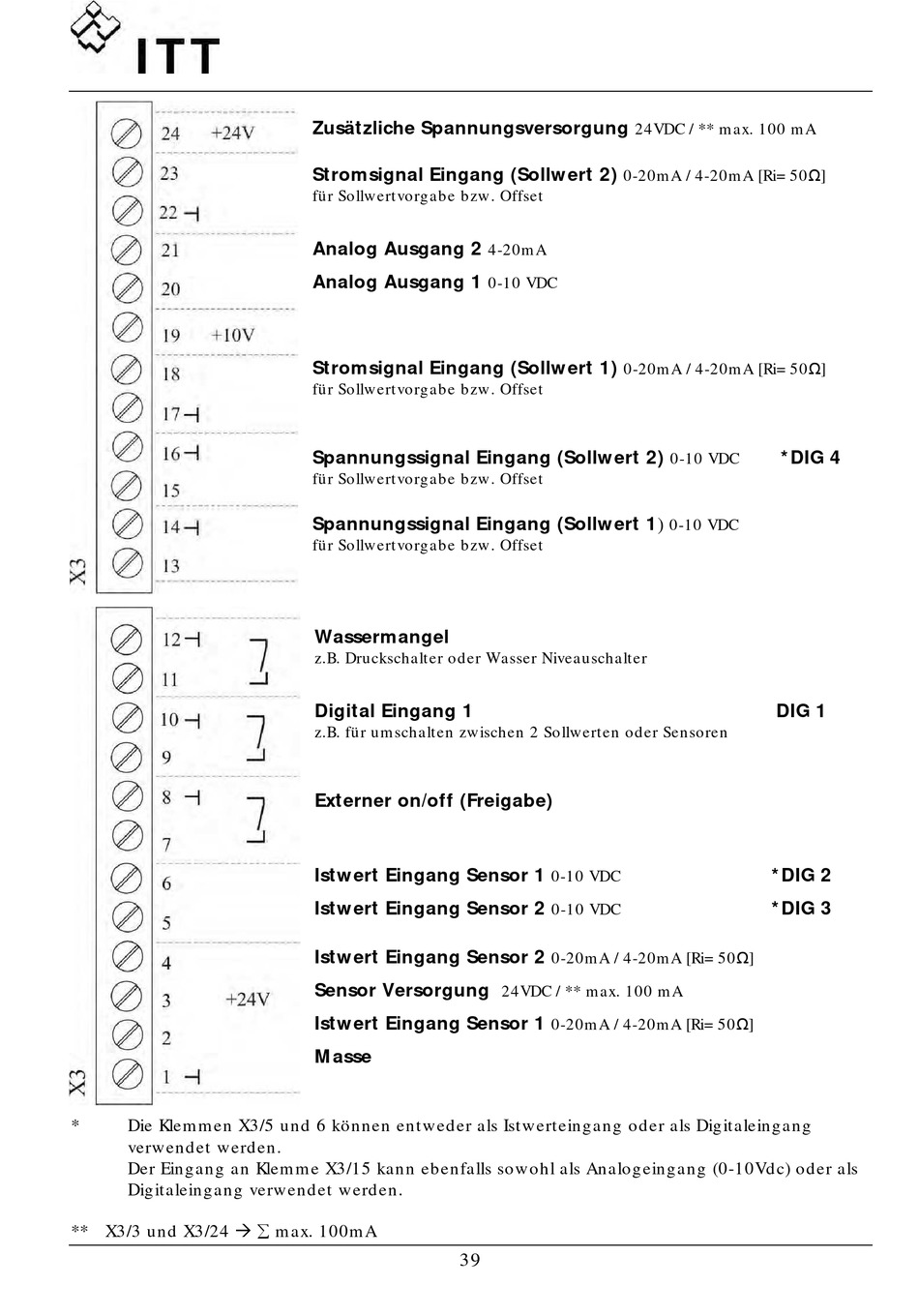

* Die Klem m en X3/5 und 6 können entwed er als Istwerteingang od er als Digitaleingang
verwend et werd en.
Der Eingang an Klem m e X3/15 kann eb enfalls sowohl als Analog eingang (0-10Vd c) od er als
Digitaleingang verwend et werd en.
** X3/3 und X3/24   m ax. 100m A
Zusätzliche Spannungsversorgung
Stromsignal Eingang (Sollw ert 2)
für Sollwertvorgab e b zw. Offset
Analog Ausgang 2
Analog Ausgang 1
Stromsignal Eingang (Sollw ert 1)
für Sollwertvorgab e b zw. Offset
Spannungssignal Eingang (Sollw ert 2)
für Sollwertvorgab e b zw. Offset
Spannungssignal Eingang (Sollw ert 1 )
für Sollwertvorgab e b zw. Offset
Wassermangel
z.B. Druckschalter od er Wasser Niveauschalter
Digital Eingang 1
z.B. für um schalten zwischen 2 Sollwerten od er Sensoren
Externer on/off (Freigabe)
Istw ert Eingang Sensor 1
Istw ert Eingang Sensor 2
Istw ert Eingang Sensor 2
Sensor Versorgung
Istw ert Eingang Sensor 1
M asse
39
24VDC / ** m ax. 100 m A
0-20m A / 4-20m A [Ri= 50 Ω ]
4-20m A
0-10 VDC
0-20m A / 4-20m A [Ri= 50 Ω ]
0-10 VDC
0-10 VDC
0-20m A / 4-20m A [Ri= 50 Ω ]
24VDC / ** m ax. 100 m A
0-20m A / 4-20m A [Ri= 50 Ω ]
* DIG 4
0-10 VDC
0-10 VDC
DIG 1
* DIG 2
* DIG 3
