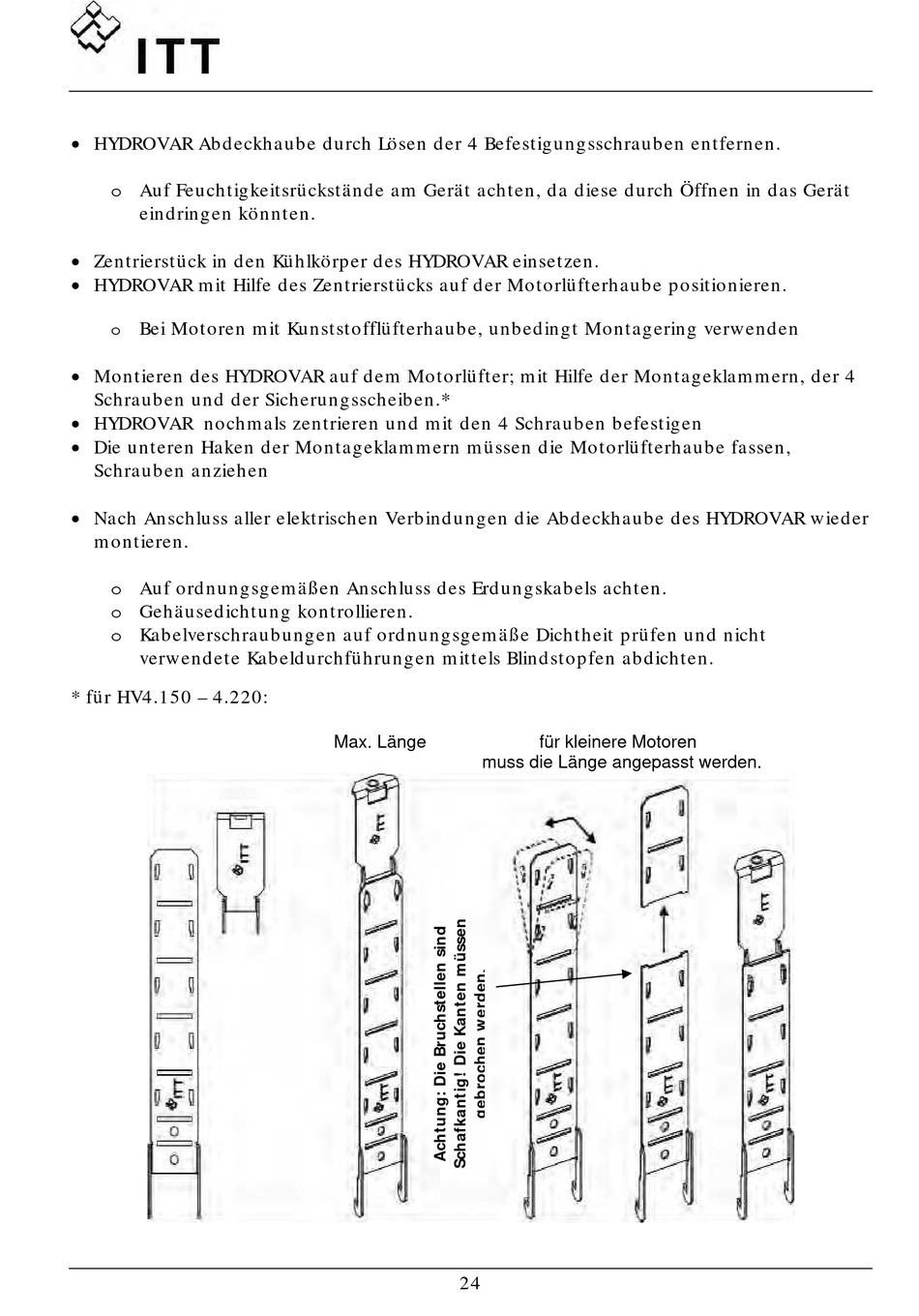

ITT HYDROVAR HV 2.015 Bedienungsanleitung Seite 25

 HYDROVAR Ab d eckhaub e d urch Lösen d er 4 Befestigungsschraub en entfernen.
o Auf Feuchtigkeitsrückständ e am Gerät achten, d a d iese d urch Öffnen in d as Gerät
eind ringen könnten.
 Zentrierstück in d en Kühlkörp er d es HYDROVAR einsetzen.
 HYDROVAR m it Hilfe d es Zentrierstücks auf d er Motorlüfterhaub e p ositionieren.
Bei Motoren m it Kunststofflüfterhaub e, unb ed ingt Montagering verwend en
o
 Montieren d es HYDROVAR auf d em Motorlüfter; m it Hilfe d er Montageklam m ern, d er 4
Schraub en und d er Sicherungsscheib en.*
 HYDROVAR nochm als zentrieren und m it d en 4 Schraub en b efestigen
 Die unteren Haken d er Montageklam m ern m üssen d ie Motorlüfterhaub e fassen,
Schraub en anziehen
 Nach Anschluss aller elektrischen Verb ind u ngen d ie Ab d eckhaub e d es HYDROVAR wied er
m ontieren.
o Auf ord nungsgem äßen Anschluss d es Erd ungskab els achten.
o Gehäused ichtung kontrollieren.
o Kab elverschraub ungen auf ord nungsgem äße Dichtheit p rüfen und nicht
verwend ete Kab eld urchführung en m ittels Blind stop fen ab d ichten.
* für HV4.150 – 4.220:
Max. Länge
muss die Länge angepasst werden.
24
für kleinere Motoren
