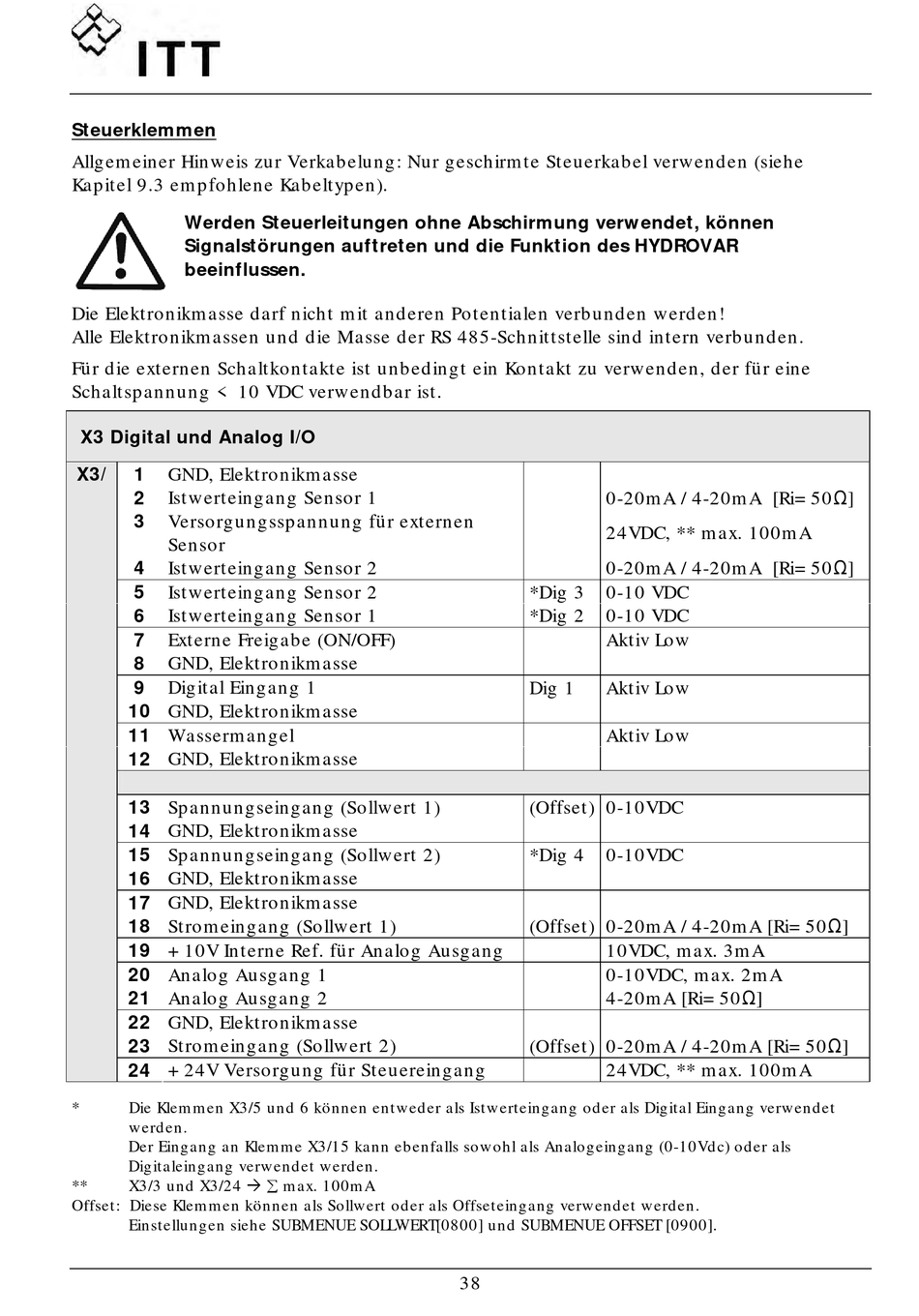

Steuerklemmen
Allgem einer Hinweis zur Verkab elung: Nur geschirm te Steuerkab el verwend en (siehe
Kap itel 9.3 em p fohlene Kab eltyp en).
Werden Steuerleitungen ohne Abschirmung verw endet, können
Signalstörungen auftreten und die Funktion des HYDROVAR
beeinflussen.
Die Elektronikm asse d arf nicht m it and eren Potentialen verb und en werd en!
Alle Elektronikm assen und d ie Masse d er RS 485-Schnittstelle sind intern verb und en.
Für d ie externen Schaltkontakte ist unb ed ingt ein Kontakt zu verwend en, d er für eine
Schaltsp annung < 10 VDC verw end b ar ist.
X3 Digital und Analog I/O
X3/
1
GND, Elektronikm asse
2
Istwerteing ang Sensor 1
3
Versorgungssp annung für externen
Sensor
4
Istwerteing ang Sensor 2
5
Istwerteing ang Sensor 2
6
Istwerteing ang Sensor 1
7
Externe Freigab e (ON/OFF)
8
GND, Elektronikm asse
9
Digital Eingang 1
10 GND, Elektronikm asse
11 Wasserm angel
12 GND, Elektronikm asse
13 Sp annungseingang (Sollwert 1)
14 GND, Elektronikm asse
15 Sp annungseingang (Sollwert 2)
16 GND, Elektronikm asse
17 GND, Elektronikm asse
18 Strom eingang (Sollwert 1)
19 + 10V Interne Ref. für Analog Ausgang
20 Analog Ausgang 1
21 Analog Ausgang 2
22 GND, Elektronikm asse
23 Strom eingang (Sollwert 2)
24 + 24V Versorgung für Steuereingang
*
Die Klem m en X3/5 und 6 können entwed er als Istwerteingang od er als Digital Eingang verwend et
werd en.
Der Eingang an Klem m e X3/15 kann ebenfalls sowohl als Analogeingang (0-10Vd c) od er als
Digitaleingang verwend et werd en.
X3/3 und X3/24 m ax. 100m A
**
Offset: Diese Klem m en können als Sollwert od er als Offseteingang verwend et werd en.
Einstellungen siehe SUBMENUE SOLLWERT[0800] und SUBMENUE OFFSET [0900].
0-20m A / 4-20m A [Ri= 50 Ω ]
24VDC, ** m ax. 100m A
0-20m A / 4-20m A [Ri= 50 Ω ]
*Dig 3
0-10 VDC
*Dig 2
0-10 VDC
Aktiv Low
Dig 1
Aktiv Low
Aktiv Low
(Offset) 0-10VDC
*Dig 4
0-10VDC
(Offset) 0-20m A / 4-20m A [Ri= 50 Ω ]
10VDC, m ax. 3m A
0-10VDC, m ax. 2m A
4-20m A [Ri= 50 Ω ]
(Offset) 0-20m A / 4-20m A [Ri= 50 Ω ]
24VDC, ** m ax. 100m A
38
