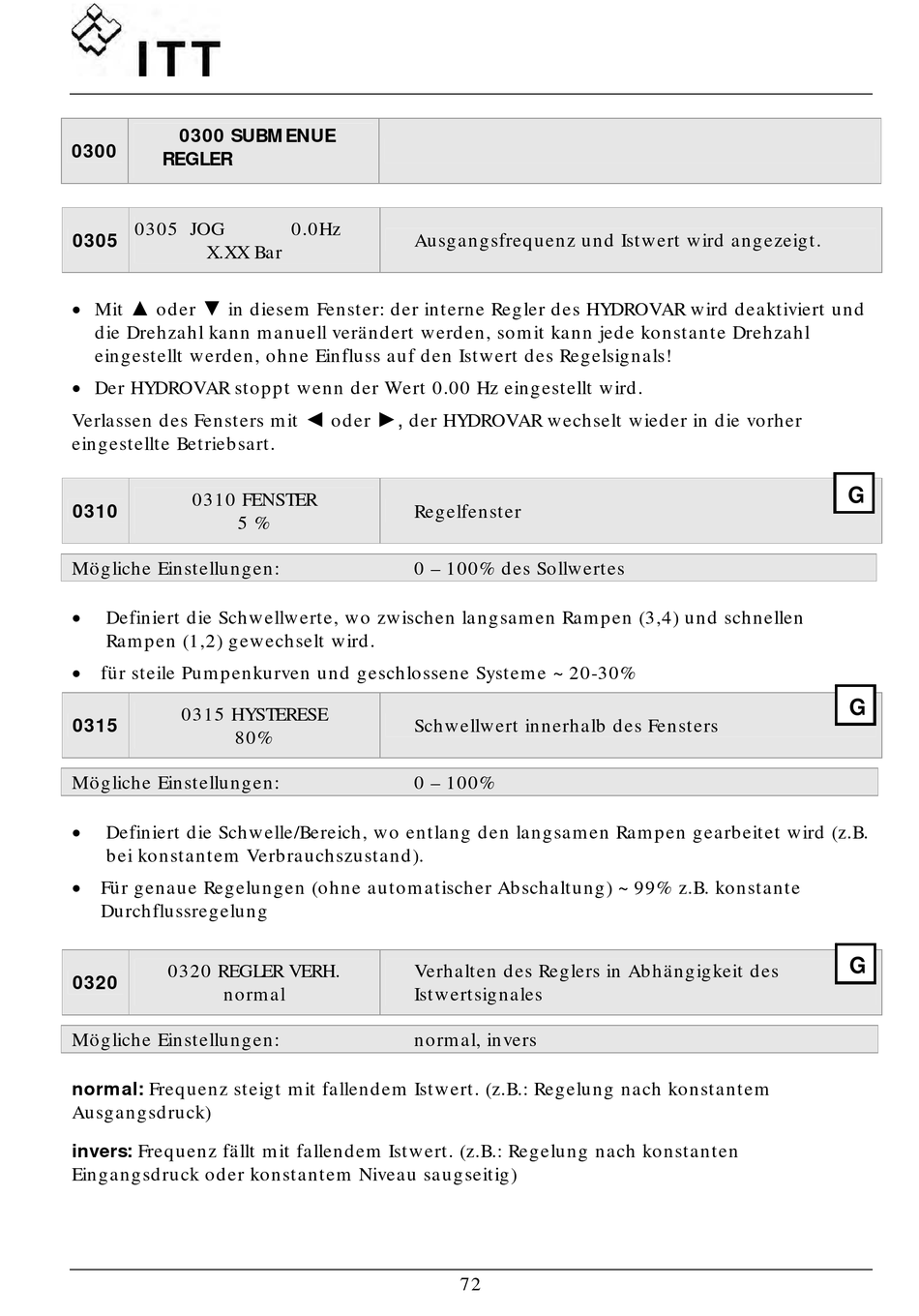

0300 SUBM ENUE
0300
REGLER
0305 JOG
0305
X.XX Bar
▲ ▼
 Mit
oder in d iesem Fenster: d er interne Regler d es HYDROVAR wird d eaktiviert und
d ie Drehzahl kann m anuell veränd ert werd en, som it kann jed e konstante Drehzahl
eingestellt werd en, ohne Einfluss auf d en Istwert d es Regelsignals!
 Der HYDROVAR stop p t wenn d er Wert 0.00 Hz eingestellt wird .
Verlassen d es Fensters m it
eingestellte Betrieb sart.
0310 FENSTER
0310
5 %
Mögliche Einstellungen:

Definiert d ie Schwellwerte, wo zwischen la ngsam en Ram p en (3,4) und schnellen
Ram p en (1,2) gewechselt wird .
 für steile Pum p enkurven und geschlossene System e ~ 20-30%
0315 HYSTERESE
0315
80%
Mögliche Einstellungen:

Definiert d ie Schwelle/Bereich, wo entlang d en langsam en Ram p en gearb eitet wird (z.B.
b ei konstantem Verb rauchszustand ).
 Für genaue Regelungen (ohne autom atischer Ab schaltung) ~ 99% z.B. konstante
Durchflussregelung
0320 REGLER VERH.
0320
norm al
Mögliche Einstellungen:
normal: Freq uenz steigt m it fallend em Istwert. (z.B.: Regelung nach konstantem
Ausgangsd ruck)
invers: Freq uenz fällt m it fallend em Istwert. (z.B.: Regelung nach konstanten
Eingangsd ruck od er konstantem Niveau saugseitig)
0.0Hz
Ausgangsfreq uenz und Istwert wird angezeigt.
◄ ►,
od er d er HYDROVAR wechselt wied er in d ie vorher
Regelfenster
0 – 100% d es Sollwertes
Schwellwert innerhalb d es Fensters
0 – 100%
Verhalten d es Reglers in Ab häng igkeit d es
Istwertsignales
norm al, invers
72
