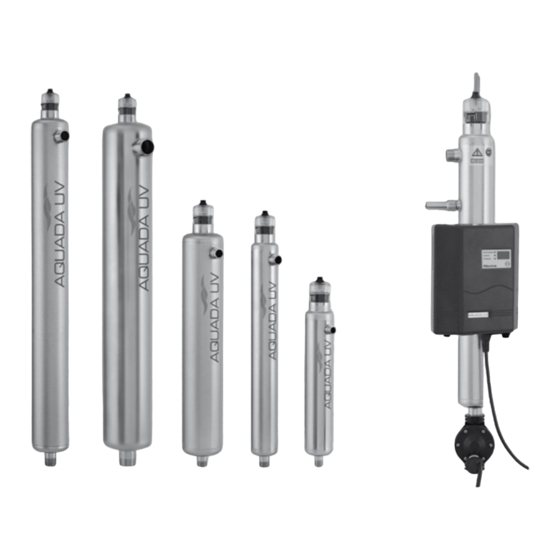

ITT WEDECO Aquada Installations- Und Wartungsanleitung
Verwandte Anleitungen für ITT WEDECO Aquada
Inhaltszusammenfassung für ITT WEDECO Aquada
- Seite 21 WEDECO Aquada Installation and Maintenance Instructions Installations- und Wartungsanleitung Notice d’installation et de Maintenance Istruzioni di Installazione e Manutenzione...
- Seite 22 Inhalt Allgemeines & Anwendungen Montage und Installation 2.1. Reaktor 2.1.1. Montage des Reaktors 2.1.2. Einbau des Quarzrohres und des UV-Strahlers 2.1.2.1. Säubern und Austauschen des Quarzrohres 2.1.2.2. Anbringen des UV-Sensors (nur Maxima) 2.1.3. Wasseranschlüsse herstellen 2.2. Steuerung 2.2.1. Montage der Steuerung 2.2.2. Elektrische Anschlüsse 2.2.3.
-
Seite 23: Allgemeines & Anwendungen
1. Allgemeines & Anwendungen Die Desinfektion mittels ultraviolettem Licht (UV) ist ein wirksames, wirtschaftliches und besonders umweltfreundliches Verfahren. UV-Licht tötet pathogene Mikroorganismen innerhalb von Sekunden ohne Rück- stände, schädliche Nebenprodukte oder Geruchs- und Geschmacksbeeinträchti- gungen. Eine Gefährdung des Betriebspersonals durch den Umgang mit gesund- heitsschädlichen Chemikalien ist dadurch ebenfalls ausgeschlossen. -
Seite 24: Allgemeine Sicherheitshinweise
• Verwenden Sie dieses Desinfektionsgerät nur für den vorgesehenen Zweck wie in der Betriebsanleitung beschrieben. Die Verwendung von Zusatzgeräten, die nicht von ITT Water & Wastewater empfohlen oder vertrieben werden, können einen unsicheren Zustand hervorrufen. • Dieses Desinfektionsgerät ist vor Gebrauch ordnungsgemäß und in Übereinstimm- ung mit der Betriebsanleitung zu installieren. - Seite 25 • Das UV-Desinfektionsgerät ist immer vom Stromkreis zu trennen bevor: A. Irgendwelche Reparaturen durchgeführt werden ANMERKUNG: Wir empfehlen dringend, dass jegliche Wartungsarbeiten durch qualifi- ziertes Fachpersonal ausgeführt wird. B. Eine Reinigung durchgeführt wird C. Der Austausch des UV-Strahlers vorgenommen wird • Vor Wartungsarbeiten das Gerät immer drucklos machen. • Den UV-Strahler nicht außerhalb des UV-Desinfektionsgerätes betreiben. Die WEDECO UV-Strahler sind für den Dauerbetrieb ausgelegt und erreichen dann ihre größte Desinfektionsleistung.
-
Seite 26: Montage Und Installation
2. Montage und Installation Bei der Montage und Installation sind die landesüblichen Nor- men und Vorschriften einzuhalten. Die Installation darf nur von Fachkräften durchgeführt werden. Vor der Installation sind folgende Punkte sicherzustellen: • Der max. Betriebsdruck von 1000 K Pa (10 bar) darf nicht überschritten werden •... -
Seite 27: Montage Des Reaktors
• Bei Geräten mit UV-Sensor ist nur eine vertikale Montage des Reaktors zulässig. • Der Reaktor ist frostsicher zu montieren. • ITT Water & Wastewater empfiehlt den Reaktor mit einer Metallleitung anzu- schließen (Kupfer, Stahl) Kunststoffleitungen müssen aus UV beständigem... -
Seite 28: Einbau Des Quarzrohres Und Des Uv-Strahlers
2.1.2. Einbau des Quarzrohres und des UV-Strahlers Der Reaktor wird mit eingebautem Quarzrohr geliefert. Das schwarze Kopfstück, in das der UV-Strahler eingeführt wird, ist mit 5 Nm werksseitig verschraubt worden. Einbau UV-Strahler siehe Punkt 2.2.3. 2.1.2.1. Säubern und Austauschen des Quarzrohres Der transparente Stecker des Strahleranschlusses ist durch leichtes drehen nach links oder rechts (bis auf die Erhöhung im Kopfstück) abzuziehen. - Seite 29 Montageanleitung Der UV-Strahler ist ebenfalls vor dem Einbau mit einem trockenen Tuch zu säubern. Transparenter Strahleranschluss Er wird von oben durch das Kopfstück geführt, bis die beiden transparenten Rast- UV-Strahler fahnen des Anschlusssteck- ers im Kopfstück einrasten. Kopfstück Nach dem Einsetzen des UV- Strahlers ist der transparente Strahleranschlussstecker auf das Kopfstück aufzustecken...
-
Seite 30: Anbringen Des Uv-Sensors (Nur Maxima)
2.1.2.2. Anbringen des UV-Sensors Der UV-Sensor ist werksseitig an der Steuerung angebracht (nur Maxima). Er muss lediglich an den Reaktor geschraubt werden. Die Verschraubung darf nicht mit schwerem Werkzeug erfolgen. Der Sensor sollte handfest (ca. 5 Nm) angezogen werden. Bei Missachtung kann es zur Zerstörung der im Sensor befindlichen Quarz- glasscheibe kommen. -
Seite 31: Steuerung
2.2. Steuerung Es sind folgende Ausstattungsvarianten erhältlich: 1. Altima • Optische Funktionskontrolle des UV-Strahlers durch transparenten Strahleran- schluss • leicht zu befestigende Steuerung (Wand oder Reaktormontage) 2. Proxima • Zusätzlich zum Umfang der Altima-Variante • Anschlussmöglichkeit eines Magnetventils, das einen Durchfluss nur bei einge- schaltetem UV Strahler zulässt •... -
Seite 32: Montage Der Steuerung
2.2.1. Montage der Steuerung Die Steuerung kann mit den mitgelieferten Befestigungsbändern direkt am Reaktor befestigt werden. Befestigungsbänder durch die Ge häuse-Öffnung ziehen und fest am Reaktor befestigen. • Eine Wandmontage ist ebenfalls möglich. Hierbei sind zwei Löcher zu bohren (Lochabstand 134 mm) und mit Dübeln und Schrauben zu versehen. Dann lässt sich das Steuergehäuse mit den dafür vorgesehenen Löchern auf die Schrauben einhängen. -
Seite 33: Anschluss Des Uv-Strahlers
2.2.3. Anschluss des UV Strahlers • Der UV-Srahler ist aus der Verpackung zu entfernen und mit einem sauberen Tuch abzuwischen (nicht mit den Fingern auf den Strahler fassen) • Den Strahler in das Kopfstück einführen bis die transparenten Rastfahnen des Strahlersteckers im Kopfstück einrasten. -
Seite 34: Geräte Ohne Magnetventil
• Den Reset Button nach dem Einschalten ca. 10 sek. gedrückt halten bis ein Signal- ton zu hören ist • Das Gerät befindet sich nun in der Aufwärmphase. Nach 5 Minuten wird das Magnetventil eingeschaltet und hat nun vollen Durchfluss. •... -
Seite 35: Dichtigkeitsprüfung
3.2. Dichtigkeitsprüfung Nach der Inbetriebnahme sind alle Schraubverbindungen auf Dichtigkeit zu überprüfen. ITT Water & Wastewater übernimmt keine Haftung für Wasser- schäden! 4. Software Die Aquada-Geräte (Proxima & Maxima) verfügen über eine Mikrokontroler gesteu- erte Überwachungseinheit. Das Aquada-Gerät (Altima) verfügt über eine optische Funktionskontrolle (Punkt 3.1.1.) -
Seite 36: Fehlermeldungen
4.1. Fehlermeldungen Folgende Fehlermeldungen können während des Betriebes auftreten: AL 1 » UV-Strahler ausgefallen AL 2 » UV-Intensität unter 55 % des Sollwertes AL 3 » Ende der Strahler Lebensdauer (Nutzungstage = 0) AL 4 » UV-Intensität zwischen 55 % und 70 % des Sollwertes (Display Anzeige „LO“) AL 5 » UV-Strahler Lebensdauer < 30 Nutzungstage Alarm 1 •... -
Seite 37: Neustart Nach Tausch Des Uv Strahlers
Alarm 4 • Normale UV-Strahler Alterung (Entkeimung ist noch gegeben) • Eine Reinigung kann bald erforderlich sein • Strahlerrückführung verläuft vor dem Sensorfenster » Durch die Reinigung des Gerätes wird der Normale Betriebszustand wieder er- reicht » Die Displayanzeige „HI“ wird durch „LO“ ersetzt (nur Maxima) »... -
Seite 38: Explosionszeichnung
5. Explosionszeichnung 1 » Steuerung 2 » Reaktor 3 » Quarzrohr 4 » UV-Strahler 5 » Kopfstück 6 » O-Ring (Kopfstück) 7 » Strahleranschluss 8 » O-Ring (Quarzrohr) 9 » UV-Sensor (Maxima) 10 » Sensor Befestigung 11 » Befestigung Steuerung 12 »... -
Seite 39: Ersatzteilliste
6. Ersatzteilliste Ersatzteil-Nr. Ersatzteil-Bezeichnung 760054 Baugr. Schaltkasten AQUA 1 Altima 760055 Baugr. Schaltkasten AQUA 2 & 4 Altima 760056 Baugr. Schaltkasten AQUA 7 & 10 Altima 760057 Baugr. Schaltkasten AQUA 1 Proxima 760058 Baugr. Schaltkasten AQUA 2 & 4 Proxima 760059 Baugr. - Seite 41 WEDECO Aquada Installation and Maintenance Instructions Installations- und Wartungsanleitung Notice d’installation et de Maintenance Istruzioni di Installazione e Manutenzione...
