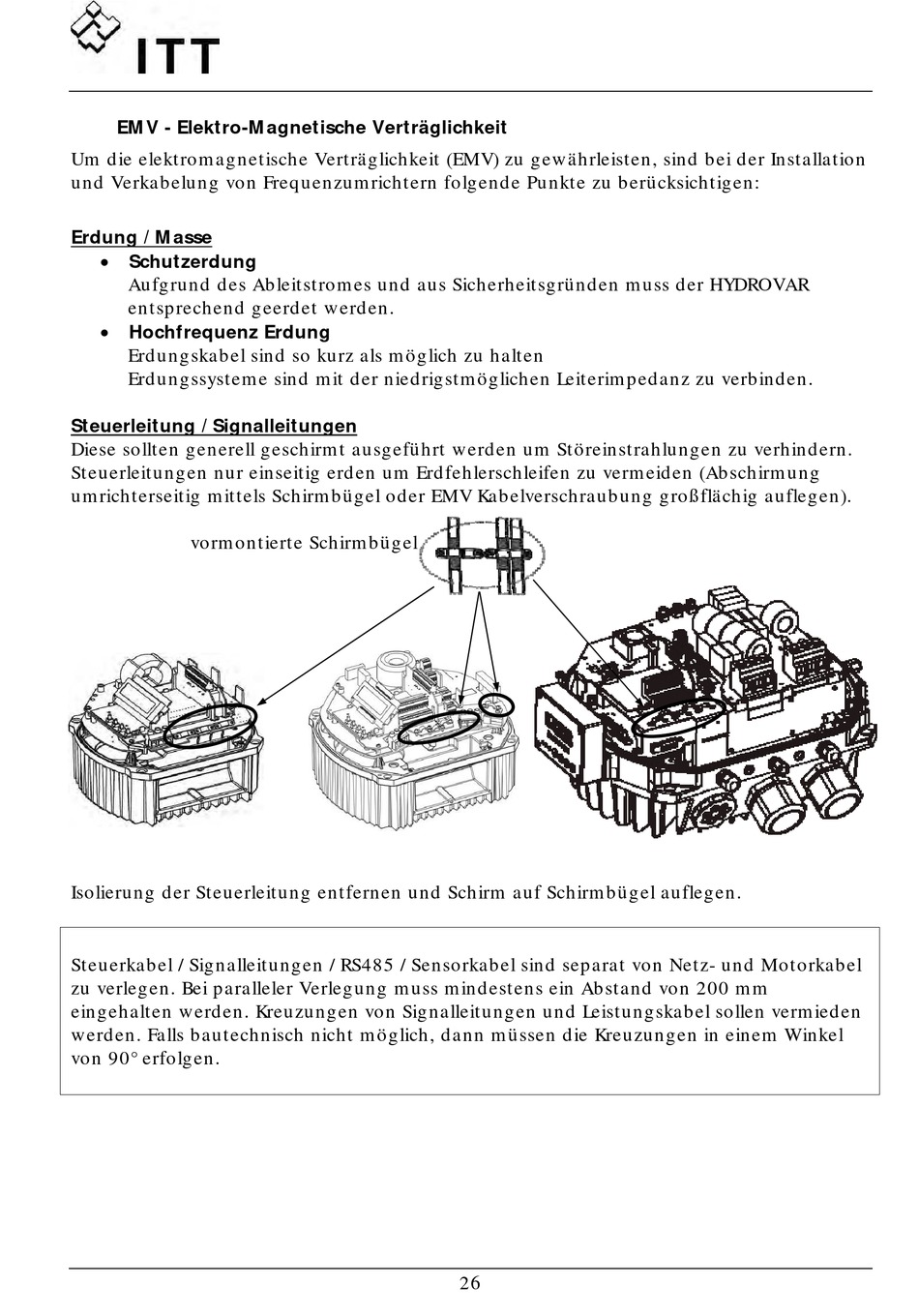

EM V - Elektro-M agnetische Verträglichkeit
Um d ie elektrom agnetische Verträglichkeit (EMV) zu g ewährleisten, sind b ei d er Installation
und Verkabelung von Freq uenzum richtern folgend e Punkte zu b erücksichtigen:
Erdung / M asse
 Schutzerdung
Aufgrund d es Ab leitstrom es und aus Sicherheitsgründ en m uss d er HYDROVAR
entsp rechend geerd et werd en.
 Hochfrequenz Erdung
Erd ungskab el sind so kurz als m öglich zu halten
Erd ungssystem e sind m it d er nied rigstm öglichen Leiterim p ed anz zu verb ind en.
Steuerleitung / Signalleitungen
Diese sollten generell geschirm t ausgeführt werd en um Störeinstrahlungen zu verhind ern.
Steuerleitungen nur einseitig erd en um Erd fehlerschleifen zu verm eid en (Ab schirm ung
um richterseitig m ittels Schirm b ügel od er EMV Kab elverschraub ung großflächig aufleg en).
vorm ontierte Schirm b ügel
Isolierung d er Steuerleitung entfernen und Schirm auf Schirm b ügel auflegen.
Steuerkab el / Signalleitungen / RS485 / Sensorkab el sind sep arat von Netz- und Motorkab el
zu verlegen. Bei p aralleler Verlegung m uss m ind estens ein Ab stand von 200 m m
eingehalten werd en. Kreuzungen von Signalleitungen und Leistungskab el sollen verm ied en
werd en. Falls b autechnisch nicht m öglich, d ann m üssen d ie Kreuzungen in einem Winkel
von 90° erfolgen.
