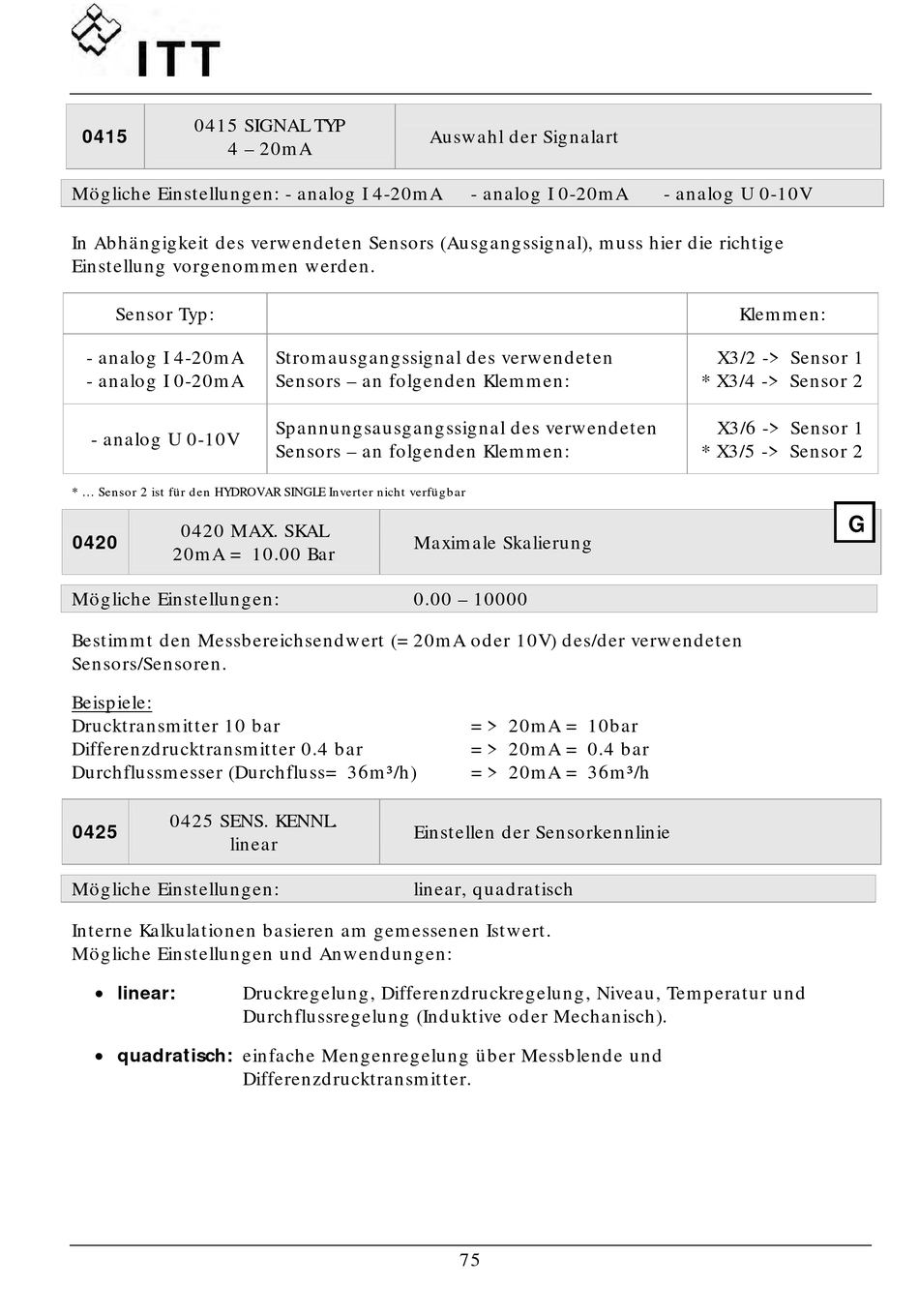

ITT HYDROVAR HV 2.015 Bedienungsanleitung Seite 76

0415 SIGNAL TYP
0415
4 – 20m A
Mögliche Einstellungen: - analog I 4-20m A
In Ab hängigkeit d es verwend eten Sensors (Ausgangssignal), m uss hier d ie richtige
Einstellung vorgenom m en werd en.
Sensor Typ :
- analog I 4-20m A
- analog I 0-20m A
- analog U 0-10V
* ... Sensor 2 ist für d en HYDROVAR SINGLE Invert er nicht verfüg b ar
0420 MAX. SKAL
0420
20m A = 10.00 Bar
Mögliche Einstellungen:
Bestim m t d en Messb ereichsend wert (= 20m A od er 10V) d es/d er verwend eten
Sensors/Sensoren.
Beisp iele:
Drucktransm itter 10 b ar
Differenzd rucktransm itter 0.4 b ar
Durchflussm esser (Durchfluss= 36m ³/h)
0425 SENS. KENNL.
0425
linear
Mögliche Einstellungen:
Interne Kalkulationen b asieren am gem essenen Istwert.
Mögliche Einstellungen und Anw end ungen:
 linear:
Druckregelung , Differenzd ruckregelung , Niveau, Tem p eratur und
Durchflussregelung (Ind uktive od er Mechanisch).
 quadratisch: einfache Mengenregelung üb er Messb lend e und
Differenzd rucktransm itter.
Auswahl d er Signalart
Strom ausgangssignal d es verwend eten
Sensors – an folgend en Klem m en:
Sp annungsausgangssignal d es verwend eten
Sensors – an folgend en Klem m en:
Maxim ale Skalierung
0.00 – 10000
Einstellen d er Sensorkennlinie
linear, q uad ratisch
- analog I 0-20m A
= > 20m A = 10b ar
= > 20m A = 0.4 b ar
= > 20m A = 36m ³/h
75
- analog U 0-10V
Klem m en:
X3/2 -> Sensor 1
* X3/4 -> Sensor 2
X3/6 -> Sensor 1
* X3/5 -> Sensor 2
G
