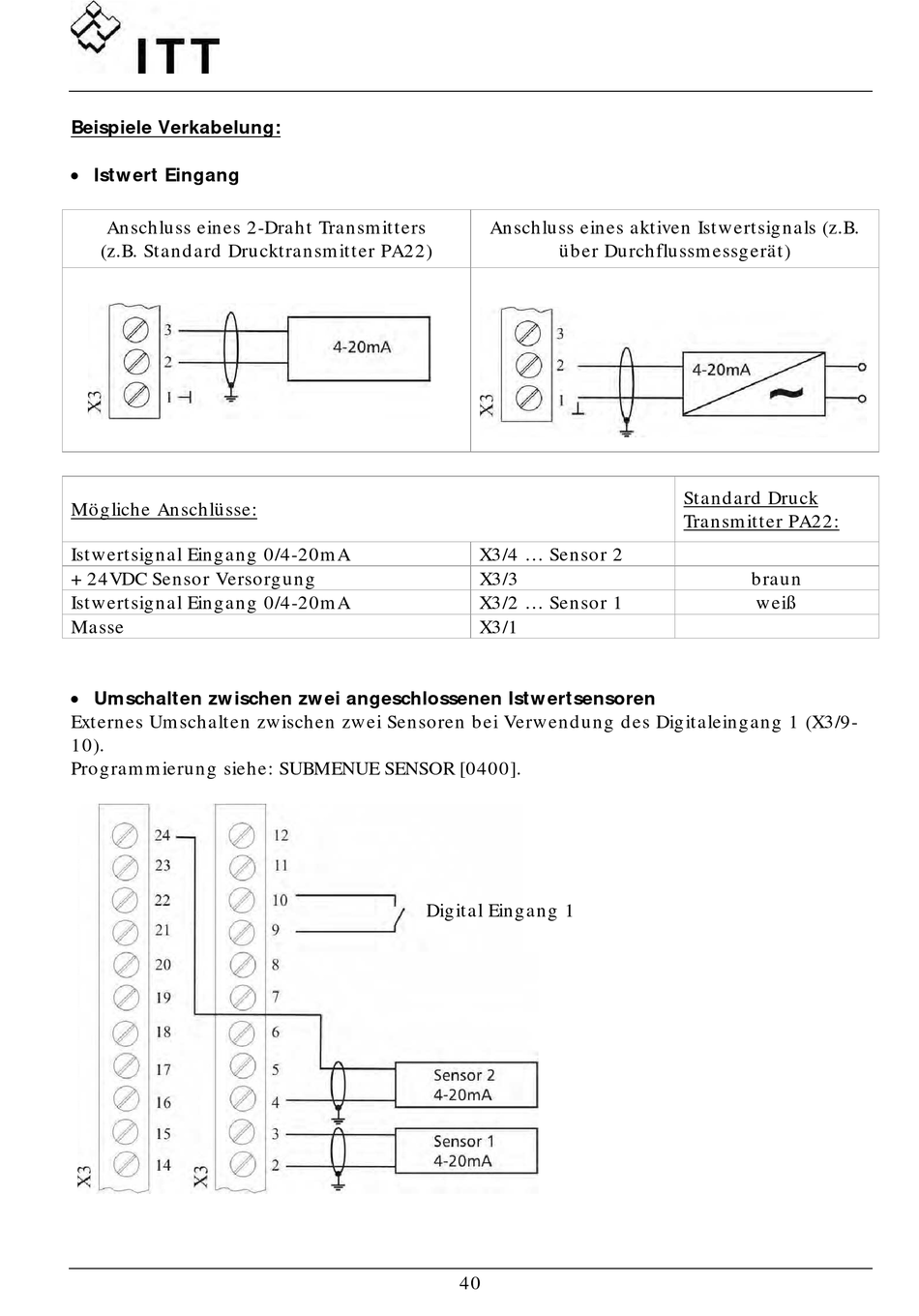

Beispiele Verkabelung:
 Istw ert Eingang
Anschluss eines 2-Draht Transm itters
(z.B. Stand ard Drucktransm itter PA22)
Mögliche Anschlüsse:
Istwertsignal Eingang 0/4-20m A
+ 24VDC Sensor Versorgung
Istwertsignal Eingang 0/4-20m A
Masse
 Umschalten zw ischen zw ei angeschlossenen Istw ertsensoren
Externes Um schalten zwischen zwei Sensoren b ei Verwend ung d es Digitaleingang 1 (X3/9-
10).
Program m ierung siehe: SUBMENUE SENSOR [0400].
Anschluss eines aktiven Istwertsignals (z.B.
üb er Durchflussm essgerät)
X3/4 ... Sensor 2
X3/3
X3/2 ... Sensor 1
X3/1
Digital Eingang 1
40
Stand ard Druck
Transm itter PA22:
b raun
weiß
