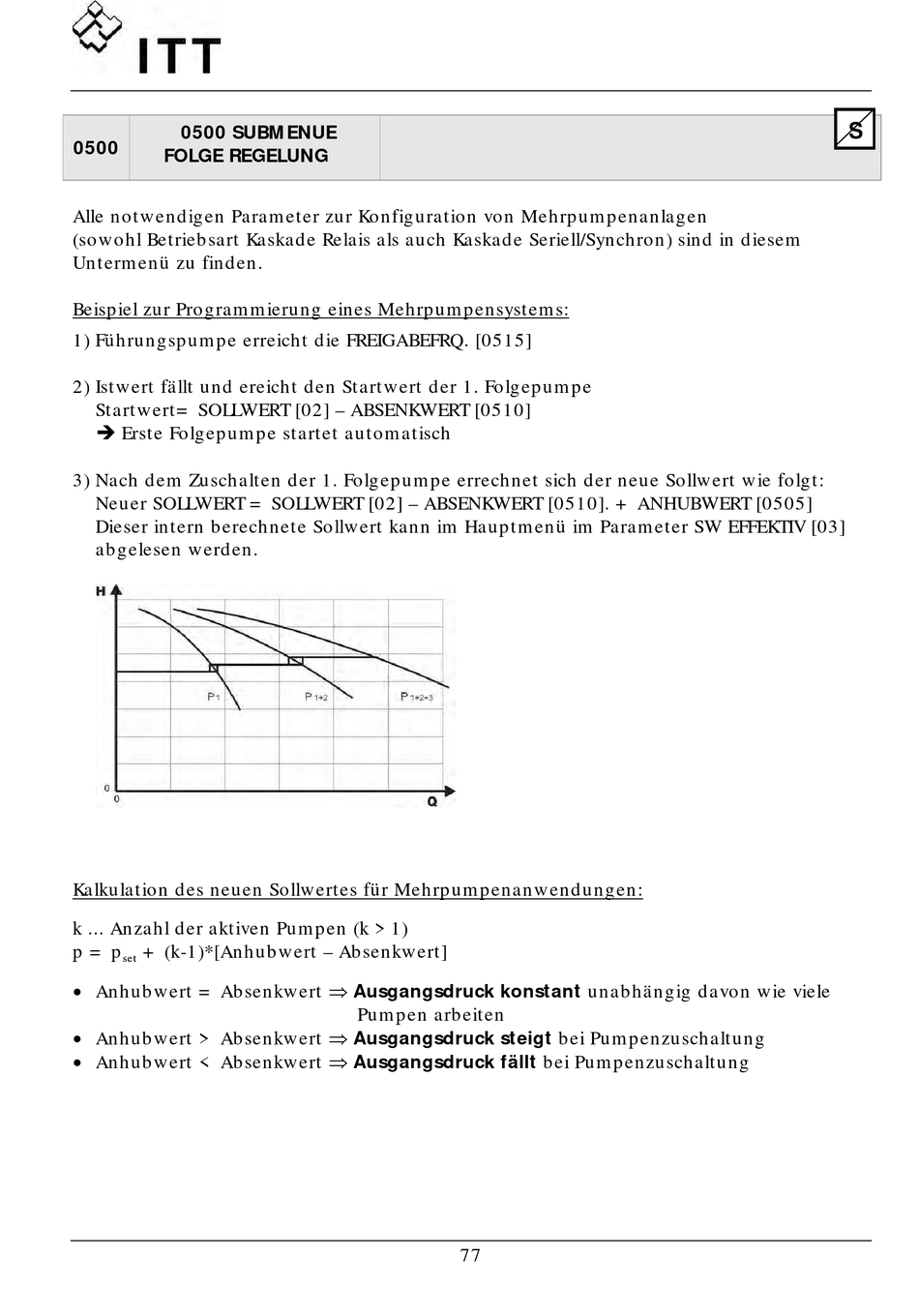

0500 Subm Enue Folge Regelung - ITT HYDROVAR HV 2.015 Bedienungsanleitung

0500 SUBM ENUE
0500
FOLGE REGELUNG
Alle notwend igen Param eter zur Konfiguration von Mehrp um p enanlagen
(sowohl Betrieb sart Kaskad e Relais als auch Kaskad e Seriell/Synchron) sind in d iesem
Unterm enü zu find en.
Beisp iel zur Program m ierung eines Mehrp um p ensystem s:
1) Führungsp um p e erreicht d ie FREIGABEFRQ. [0515]
2) Istwert fällt und ereicht d en Startwert d er 1. Folgep um p e
Startwert= SOLLWERT [02] – ABSENKWERT [0510]
 Erste Folgep um p e startet autom atisch
3) Nach d em Zuschalten d er 1. Folg ep um p e errechnet sich d er neue Sollwert w ie folgt:
Neuer SOLLWERT = SOLLWERT [02] – ABSENKWERT [0510]. + ANHUBWERT [0505]
Dieser intern b erechnete Sollwert kann im Haup tm enü im Param eter SW EFFEKTIV [03]
ab gelesen werd en.
Kalkulation d es neuen Sollwertes für Mehrp um p enanw end ungen:
k ... Anzahl d er aktiven Pum p en (k > 1)
p = p + (k-1)*[Anhub wert – Ab senkwert]
set
 Anhub wert = Ab senkwert  Ausgangsdruck konstant unab hängig d avon wie viele
 Anhub wert > Ab senkwert  Ausgangsdruck steigt b ei Pum p enzuschaltung
 Anhub wert < Ab senkwert  Ausgangsdruck fällt b ei Pum p enzuschaltung
Pum p en arb eiten
77
