Aanwijzingen voor een betere nauwkeurigheid van de metin-
gen:
– Loop zo dicht mogelijk naar het meetobject toe om stoor-
factoren tussen u en het meetoppervlak tot een minimum
te beperken.
– Ventileer binnenvertrekken vóór de meting, vooral wan-
neer de lucht vervuild of erg nevelig is.
Laat de ruimte na het ventileren een tijdje op temperatuur
komen tot deze weer de gebruikelijke temperatuur heeft
bereikt.
Indeling van de temperaturen aan de hand van de
verdeelschaal

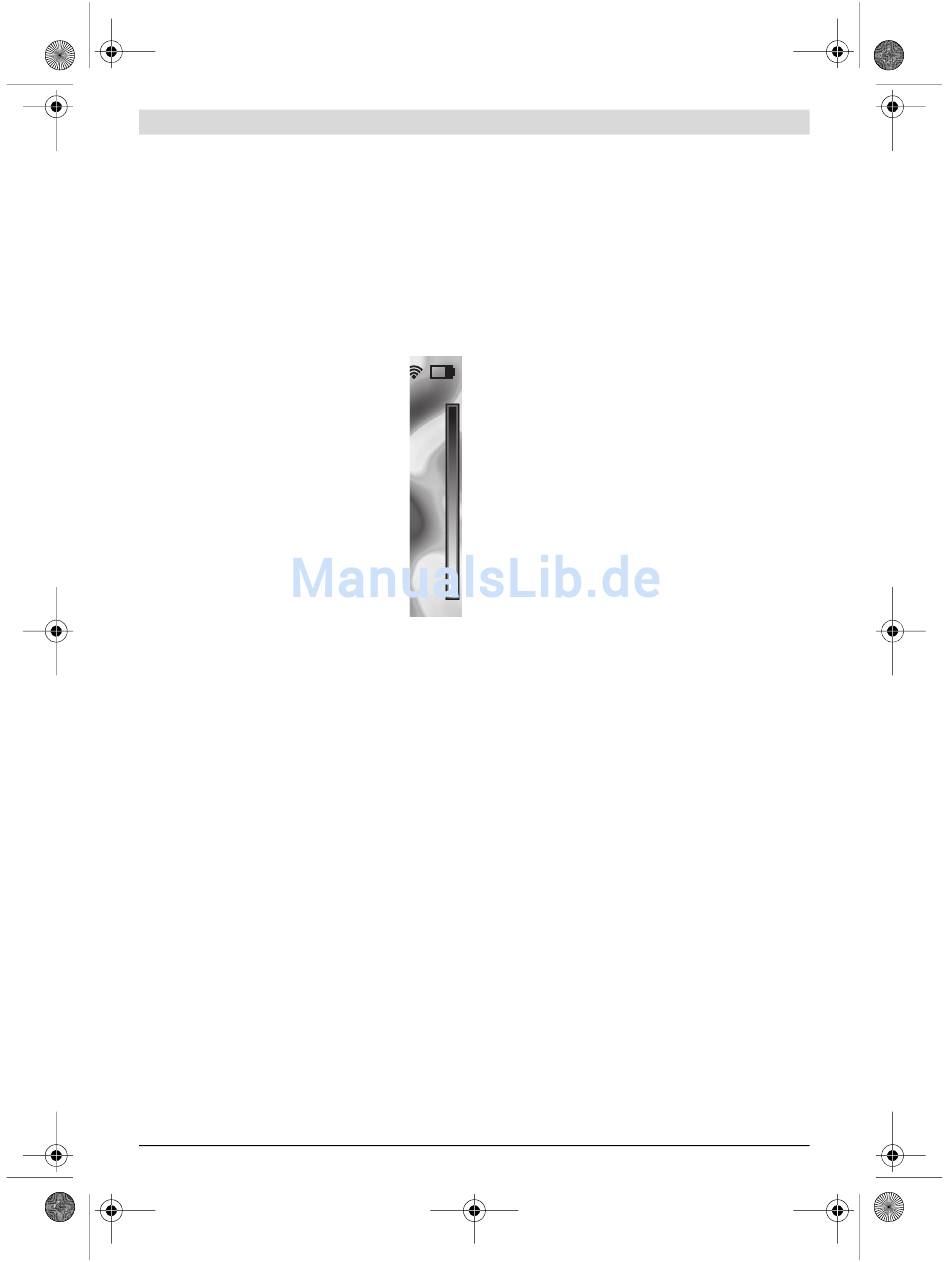

Aan de rechterkant van het display krijgt u een ver-
deelschaal te zien. De waarden helemaal boven-
en onderaan richten zich naar de in het warmte-
beeld geregistreerde maximum- of minimumtem-
peratuur. De toewijzing van een kleur aan een tem-
peratuurwaarde in het beeld gebeurt gelijkmatig
verdeeld (lineair).
Met behulp van de verschillende kleuren kunnen
op deze manier temperaturen binnen deze twee
randwaarden worden ingedeeld. Een temperatuur
die precies tussen de maximum- en minimum-
waarde ligt, kan zo bijvoorbeeld bij het middelste
kleurbereik van de verdeelschaal worden inge-
deeld.
Voor de temperatuurbepaling van een concreet
gedeelte beweegt u het meettoestel, zodat het
dradenkruis met temperatuuraanduiding l op het
gewenste punt of gedeelte is gericht.
In de automatische instelling wordt het kleurenspectrum van
de verdeelschaal steeds over het gehele meetbereik binnen
de maximum- of minimumtemperatuur lineair (= gelijkmatig)
verdeeld.
De warmtebeeldcamera geeft alle gemeten temperaturen in
het meetbereik in verhouding tot elkaar weer. Als in een ge-
deelte, bijvoorbeeld in een gekleurde weergave, de warmte in
het kleurenpallet blauwachtig wordt weergegeven, dan bete-
kent dit dat de blauwachtige gedeeltes bij de koudere meet-
waarden in het huidige meetbereik horen. Deze gedeeltes
kunnen echter toch in een temperatuurbereik liggen dat even-
tueel kan resulteren in letsel. Let daarom altijd op de weerge-
geven temperaturen op de verdeelschaal of direct bij het dra-
denkruis.
Functies
Aanpassen van de kleurweergave
Afhankelijk van meetsituatie kunnen verschillende kleurenpa-
letten de analyse van het warmtebeeld vereenvoudigen en ob-
jecten of de stand van zaken duidelijker op het display afbeel-
den. De gemeten temperaturen worden hierdoor niet
beënvloed. Alleen de weergave van de temperatuurwaarden
verandert.
Voor het wisselen van het kleurenpalet blijft u in de meetmo-
dus en drukt u op de pijltoetsen rechts 8 of links 12.
Bosch Power Tools
Overlapping van warmte- en echt beeld
Voor een betere oriëntatie (= ruimtelijke indeling van het
weergegeven warmtebeeld) kan bij evenwichtige tempera-
tuurbereiken bovendien ook een visueel echt beeld worden
ingeschakeld.
Opmerking: De overlapping van warmte- en echt beeld is bij
een afstand van 0,55 m nauwkeurig. Bij afwijkende afstanden
tot het meetobject kan een verplaatsing tussen warmte- en
echt beeld ontstaan.
De warmtebeeldcamera biedt u de volgende mogelijkheden:
– 100 % infraroodbeeld
Uitsluitend het warmtebeeld wordt weergegeven.
– Beeld in beeld
Het weergegeven warmtebeeld wordt afgesneden en het
omringende gedeelte wordt als echt beeld weergegeven.
32,5 °C
Deze instelling verbetert de ruimtelijke indeling van het
meetbereik.
– Transparantie
Het weergegeven warmtebeeld wordt iets transparant
over het echte beeld gelegd. Zo kunnen objecten beter
worden herkend.
Door op de pijltoetsen boven 5 of beneden 10 te drukken kunt
u de instelling aanpassen.
Verdeelschaal vastzetten
De aanpassing van de kleurverdeling in het warmtebeeld ge-
beurt automatisch, maar kan door op de functietoets rechts 7
21,8 °C
te drukken worden bevroren. Dit maakt het mogelijk om
warmtebeelden te vergelijken die onder verschillende tempe-
ratuuromstandigheden werden opgenomen (bijv. bij de con-
trole van meerdere ruimtes op warmtebruggen).
Om de verdeelschaal weer naar automatisch te schakelen,
drukt u opnieuw op de functietoets rechts 7. De temperatu-
ren gedragen zich nu weer dynamisch en passen zich aan de
gemeten minimum- en maximumwaarden aan.
Meetfuncties
Om verdere functies op te vragen die u kunnen helpen bij de
weergave, drukt u op de toets „Func" 6. Navigeer met
rechts/links in de weergegeven opties om een functie te kie-
zen. Kies een functie en druk opnieuw op de toets „Func" 6.
De volgende meetfuncties staan ter beschikking:
– „Automatisch"
De kleurverdeling in het warmtebeeld gebeurt automatisch
– „Warmtezoeker"
In deze meetfunctie worden alleen de warmere temperatu-
ren in het meetbereik als warmtebeeld weergegeven. Het
gedeelte buiten deze warmere temperaturen wordt als echt
beeld in grijstinten weergegeven om gekleurde objecten niet
abusievelijk met temperaturen in verbinding te brengen
(bijv. rode kabel in schakelkast bij het zoeken naar overver-
hitte bouwelementen). Pas de verdeelschaal met de toetsen
omhoog 5 en omlaag 10 aan. Het weergegeven tempera-
tuurbereik wordt daardoor vergroot of verkleind.
Het toestel meet minimum- en maximumtemperaturen ver-
der mee en geeft deze aan de uiteinden van de verdeel-
schaal weer. U kunt echter regelen welk temperatuurbe-
reik als warmtebeeld in kleur moet verschijnen.
