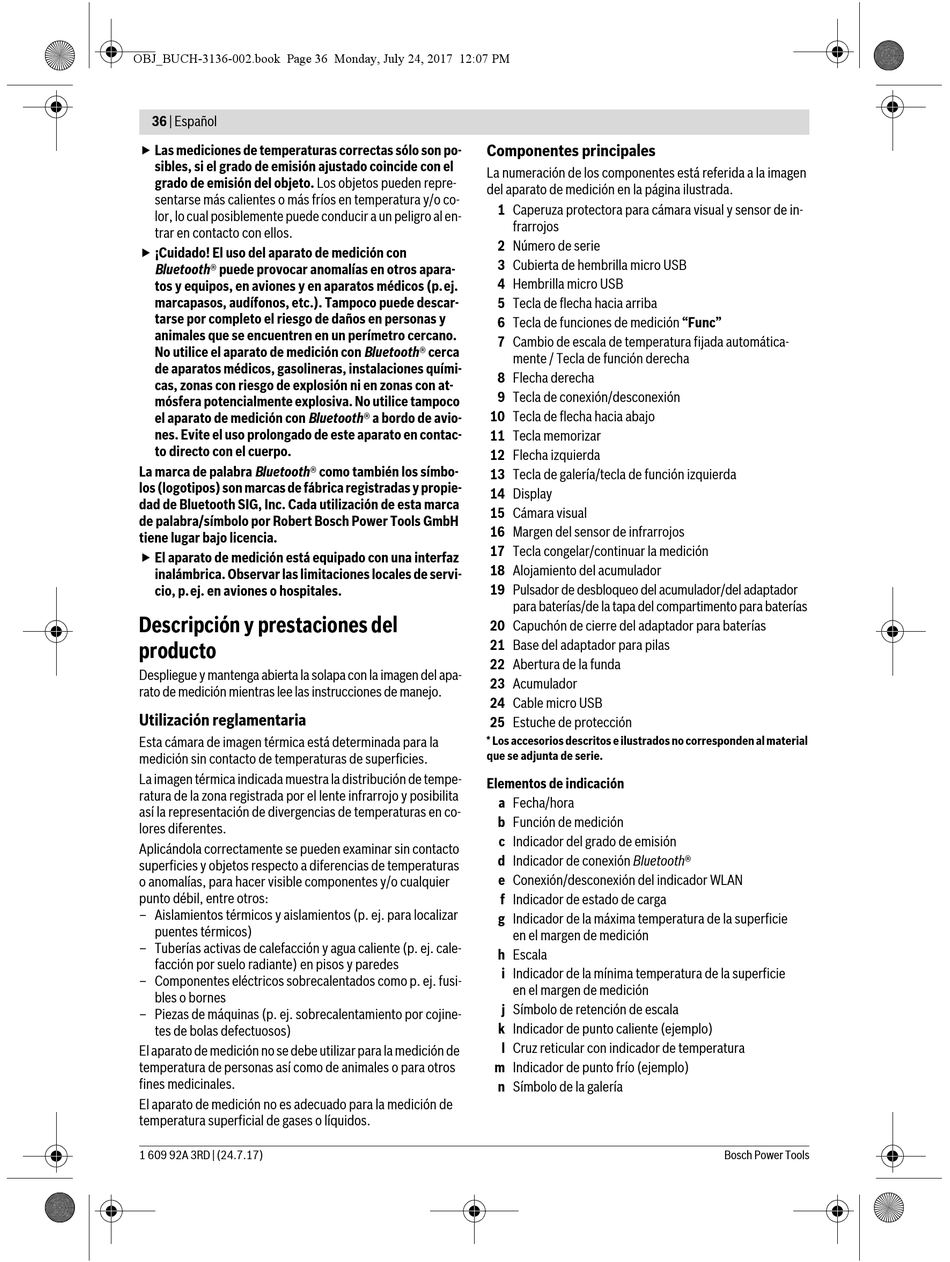

OBJ_BUCH-3136-002.book Page 36 Monday, July 24, 2017 12:07 PM
36 | Español
 Las mediciones de temperaturas correctas sólo son po-
sibles, si el grado de emisión ajustado coincide con el
grado de emisión del objeto. Los objetos pueden repre-
sentarse más calientes o más fríos en temperatura y/o co-
lor, lo cual posiblemente puede conducir a un peligro al en-
trar en contacto con ellos.
 ¡Cuidado! El uso del aparato de medición con
Bluetooth® puede provocar anomalías en otros apara-
tos y equipos, en aviones y en aparatos médicos (p.ej.
marcapasos, audífonos, etc.). Tampoco puede descar-
tarse por completo el riesgo de daños en personas y
animales que se encuentren en un perímetro cercano.
No utilice el aparato de medición con Bluetooth® cerca
de aparatos médicos, gasolineras, instalaciones quími-
cas, zonas con riesgo de explosión ni en zonas con at-
mósfera potencialmente explosiva. No utilice tampoco
el aparato de medición con Bluetooth® a bordo de avio-
nes. Evite el uso prolongado de este aparato en contac-
to directo con el cuerpo.
La marca de palabra Bluetooth® como también los símbo-
los (logotipos) son marcas de fábrica registradas y propie-
dad de Bluetooth SIG, Inc. Cada utilización de esta marca
de palabra/símbolo por Robert Bosch Power Tools GmbH
tiene lugar bajo licencia.
 El aparato de medición está equipado con una interfaz
inalámbrica. Observar las limitaciones locales de servi-
cio, p.ej. en aviones o hospitales.
Descripción y prestaciones del
producto
Despliegue y mantenga abierta la solapa con la imagen del apa-
rato de medición mientras lee las instrucciones de manejo.
Utilización reglamentaria
Esta cámara de imagen térmica está determinada para la
medición sin contacto de temperaturas de superficies.
La imagen térmica indicada muestra la distribución de tempe-
ratura de la zona registrada por el lente infrarrojo y posibilita
así la representación de divergencias de temperaturas en co-
lores diferentes.
Aplicándola correctamente se pueden examinar sin contacto
superficies y objetos respecto a diferencias de temperaturas
o anomalías, para hacer visible componentes y/o cualquier
punto débil, entre otros:
– Aislamientos térmicos y aislamientos (p. ej. para localizar
puentes térmicos)
– Tuberías activas de calefacción y agua caliente (p. ej. cale-
facción por suelo radiante) en pisos y paredes
– Componentes eléctricos sobrecalentados como p. ej. fusi-
bles o bornes
– Piezas de máquinas (p. ej. sobrecalentamiento por cojine-
tes de bolas defectuosos)
El aparato de medición no se debe utilizar para la medición de
temperatura de personas así como de animales o para otros
fines medicinales.
El aparato de medición no es adecuado para la medición de
temperatura superficial de gases o líquidos.
1 609 92A 3RD | (24.7.17)

Componentes principales

La numeración de los componentes está referida a la imagen
del aparato de medición en la página ilustrada.
1 Caperuza protectora para cámara visual y sensor de in-
frarrojos
2 Número de serie
3 Cubierta de hembrilla micro USB
4 Hembrilla micro USB
5 Tecla de flecha hacia arriba
6 Tecla de funciones de medición "Func"
7 Cambio de escala de temperatura fijada automática-
mente / Tecla de función derecha
8 Flecha derecha
9 Tecla de conexión/desconexión
10 Tecla de flecha hacia abajo
11 Tecla memorizar
12 Flecha izquierda
13 Tecla de galería/tecla de función izquierda
14 Display
15 Cámara visual
16 Margen del sensor de infrarrojos
17 Tecla congelar/continuar la medición
18 Alojamiento del acumulador
19 Pulsador de desbloqueo del acumulador/del adaptador
para baterías/de la tapa del compartimento para baterías
20 Capuchón de cierre del adaptador para baterías
21 Base del adaptador para pilas
22 Abertura de la funda
23 Acumulador
24 Cable micro USB
25 Estuche de protección
* Los accesorios descritos e ilustrados no corresponden al material
que se adjunta de serie.
Elementos de indicación
a Fecha/hora
b Función de medición
c Indicador del grado de emisión
d Indicador de conexión
e Conexión/desconexión del indicador WLAN
f Indicador de estado de carga
g Indicador de la máxima temperatura de la superficie
en el margen de medición
h Escala
i Indicador de la mínima temperatura de la superficie
en el margen de medición
j Símbolo de retención de escala
k Indicador de punto caliente (ejemplo)
l Cruz reticular con indicador de temperatura
m Indicador de punto frío (ejemplo)
n Símbolo de la galería
®
Bosch Power Tools
