248 | Hrvatski
Upute za bolju točnost mjerenja:
– Priđite mjernom objektu po mogućnosti što bliže kako biste
smanjili faktore smetnje između sebe i mjerne površine.
– Prije mjerenja provjetrite unutarnje prostorije, posebno ako
je zrak prljav ili pun pare.
Prostoriju nakon provjetravanja kratko vrijeme temperiraj-
te, sve dok se ponovno ne postigne uobičajena temperatura.

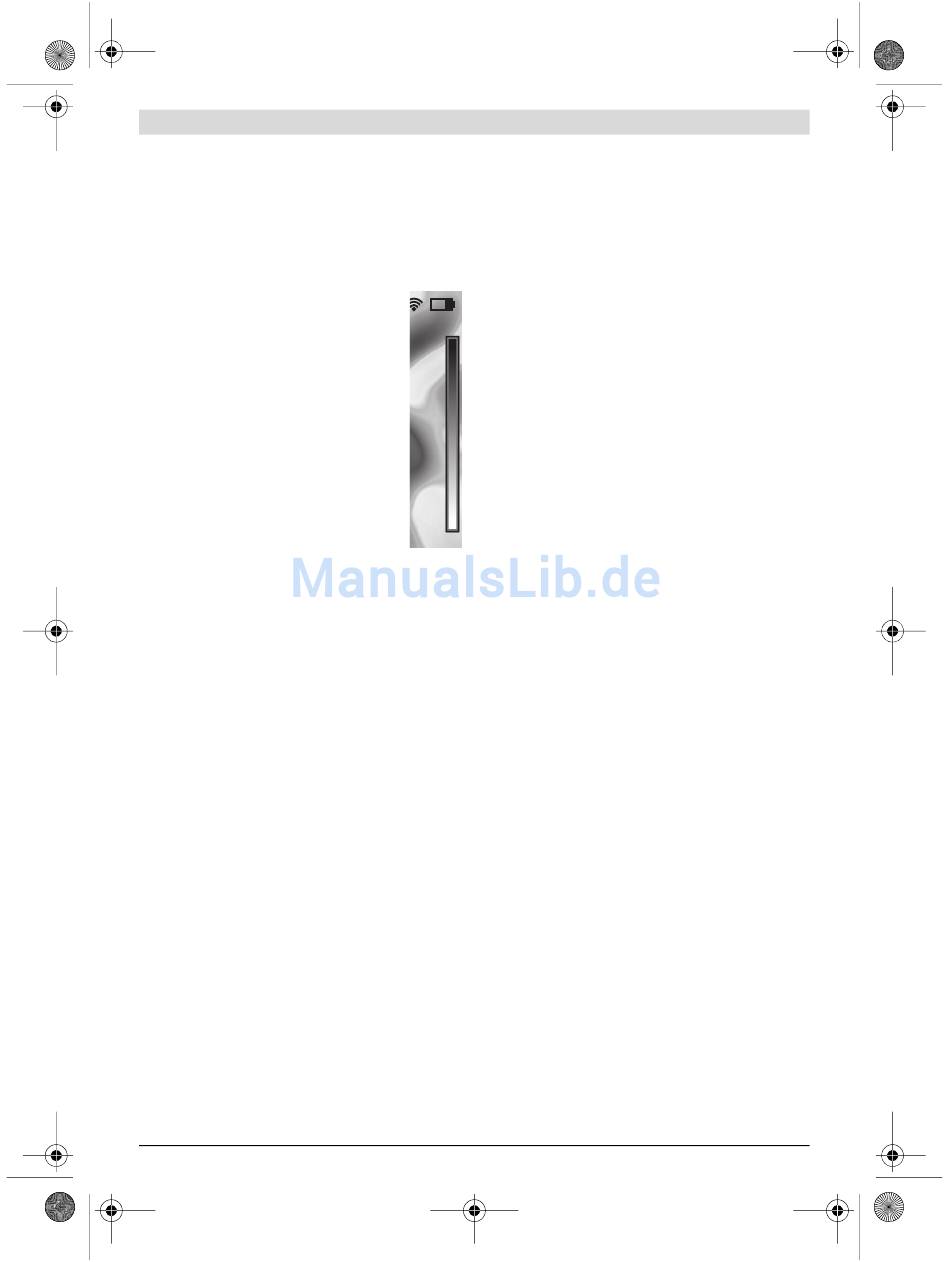

Dodjeljivanje temperatura pomoću skale
Na desnoj strani displeja prikazuje se skala. Vri-
jednosti na gornjem i donjem kraju orijentiraju se
prema maksimalnoj odn. minimalnoj temperaturi
registriranoj na toplinskoj slici. Dodjeljivanje neke
boje nekoj vrijednosti temperature na slici vrši se
ravnomjerno raspoređeno (linearno).
Pomoću različitih nijansi boja temperature se mo-
gu dodijeliti unutar ove dvije granične vrijednosti.
Temperatura, koja je točno između maksimalne i
minimalne vrijednosti, može se tako primjerice
dodijeliti srednjem području boje na skali.
Za određivanje temperature konkretnog područja
pomaknite mjerni alat tako da je nitni križ s poka-
zivačem temperature l usmjeren na željenu točku
odn. područje.
Kod automatskog namještanja se spektar boja na skali uvijek
raspoređuje linearno (= ravnomjerno) na cijelo mjerno pod-
ručje unutar maksimalne odn. minimalne temperature.
Termokamera prikazuje sve izmjerene temperature u mjer-
nom području u međusobnom odnosu. Ako se u nekom po-
dručju, primjerice u prikazu u boji, prikazuje toplina u paleti
boja u plavkastoj boji, to znači da plavkasta područja pripada-
ju hladnijim izmjerenim vrijednostima u aktualnom mjernom
području. Ta područja mogu biti i u nekom području tempera-
ture koja ovisno o okolnostima mogu prouzročiti ozljede. Sto-
ga uvijek pazite na prikazane temperature na skali odn. izrav-
no na nitnom križu.
Funkcije
Prilagođavanje prikaza u boji
Ovisno o situaciji mjerenja različite palete boja mogu olakšati
analizu toplinske slike i jasnije prikazati objekte ili stvarna sta-
nja na displeju. Time se ne utječe na izmjerene temperature.
Samo se mijenja prikaz vrijednosti temperature.
Za promjenu palete boja ostanite u načinu mjerenja i pritisnite
tipku sa strelicom desno 8 ili lijevo 12.
Prekrivanje toplinske i stvarne slike
Za bolju orijentaciju (= prostorno dodjeljivanje prikazane to-
plinske slike) može se dodatno uključiti vizualna stvarna slika
kod izjednačenih područja temperature.
Napomena: Prekrivanje stvarne i toplinske slike točno je na
udaljenosti od 0,55 m. U slučaju odstupanja udaljenosti od
mjernog objekta može doći do odstupanja između stvarne i to-
plinske slike.
1 609 92A 3RD | (24.7.17)
Termokamera nudi vam sljedeće mogućnosti:
– 100 % infracrvena slika
Isključivo se prikazuje toplinska slika.
– Slika u slici
Prikazana toplinska slika se izrezuje, a okolno područje se
prikazuje kao stvarna slika. Ova postavka poboljšava lokal-
no dodjeljivanje mjernog područja.
– Prozirnost
Prikazana toplinska slika postavljena je malo prozirna pre-
ko stvarne slike. Na taj se način objekti mogu bolje prepo-
znati.
32,5 °C
Pritiskom na tipke sa strelicama gore 5 ili dolje 10 možete pri-
lagoditi postavku.
Fiksiranje skale
Prilagođavanje raspodjele boja na toplinskoj slici vrši se auto-
matski, ali se može i zamrznuti pritiskom na desnu funkcijsku
tipku 7. To omogućuje mogućnost usporedbe toplinskih slika
koje su snimljene u različitim uvjetima temperature (npr. kod
provjere postojanosti toplinskih mostova u više prostorija).
Za ponovno prebacivanje skale na automatski ponovno priti-
snite desnu funkcijsku tipku 7. Temperature se sada ponovno
ponašaju dinamički i prilagođavaju se izmjerenim minimalnim
i maksimalnim vrijednostima.
21,8 °C
Funkcije mjerenja
Za pozivanje ostalih funkcija, koje vam mogu biti od pomoći kod
prikaza, pritisnite tipku »Func« 6. Navigirajte u prikazanim op-
cijama s desno/lijevo kako biste odabrali neku funkciju. Odabe-
rite neku funkciju i ponovno pritisnite tipku »Func« 6.
Na raspolaganju vam stoje sljedeće funkcije mjerenja:
– »Automatika«
Raspodjela boja na toplinskoj slici vrši se automatski
– »Tražilo topline«
Kod ove funkcije mjerenja prikazuju se samo više tempera-
ture u mjernom području kao toplinska slika. Područje
izvan ovih viših temperatura prikazuje se kao stvarna slika
u sivim stupnjevima kako se objekti u boji ne bi krivo doveli
u vezu s temperaturama (npr. crveni kabel u rasklopnom
ormaru pri traženju pregrijanih sastavnih elemenata). Pri-
lagodite skalu pritiskom na tipke gore 5 i dolje 10. Prikaza-
no područje temperature se proširuje odn. smanjuje.
Alat dalje mjeri minimalne i maksimalne temperature i pri-
kazuje ih na krajevima skale. Možete regulirati koje se pod-
ručje temperature treba prikazati kao toplinska slika u boji.
– »Tražilo hladnoće«
Kod ove funkcije mjerenja prikazuju se samo niže tempera-
ture u mjernom području kao toplinska slika. Područje
izvan ovih nižih temperatura prikazuje se kao stvarna slika
u sivim stupnjevima kako se objekti u boji ne bi krivo doveli
u vezu s temperaturama (npr. plavi okvir prozora pri traže-
nju neispravne izolacije). Prilagodite skalu pritiskom na
tipke gore 5 i dolje 10. Prikazano područje temperature se
proširuje odn. smanjuje.
Alat dalje mjeri minimalne i maksimalne temperature i pri-
kazuje ih na krajevima skale. Možete regulirati koje se pod-
ručje temperature treba prikazati kao toplinska slika u boji.
