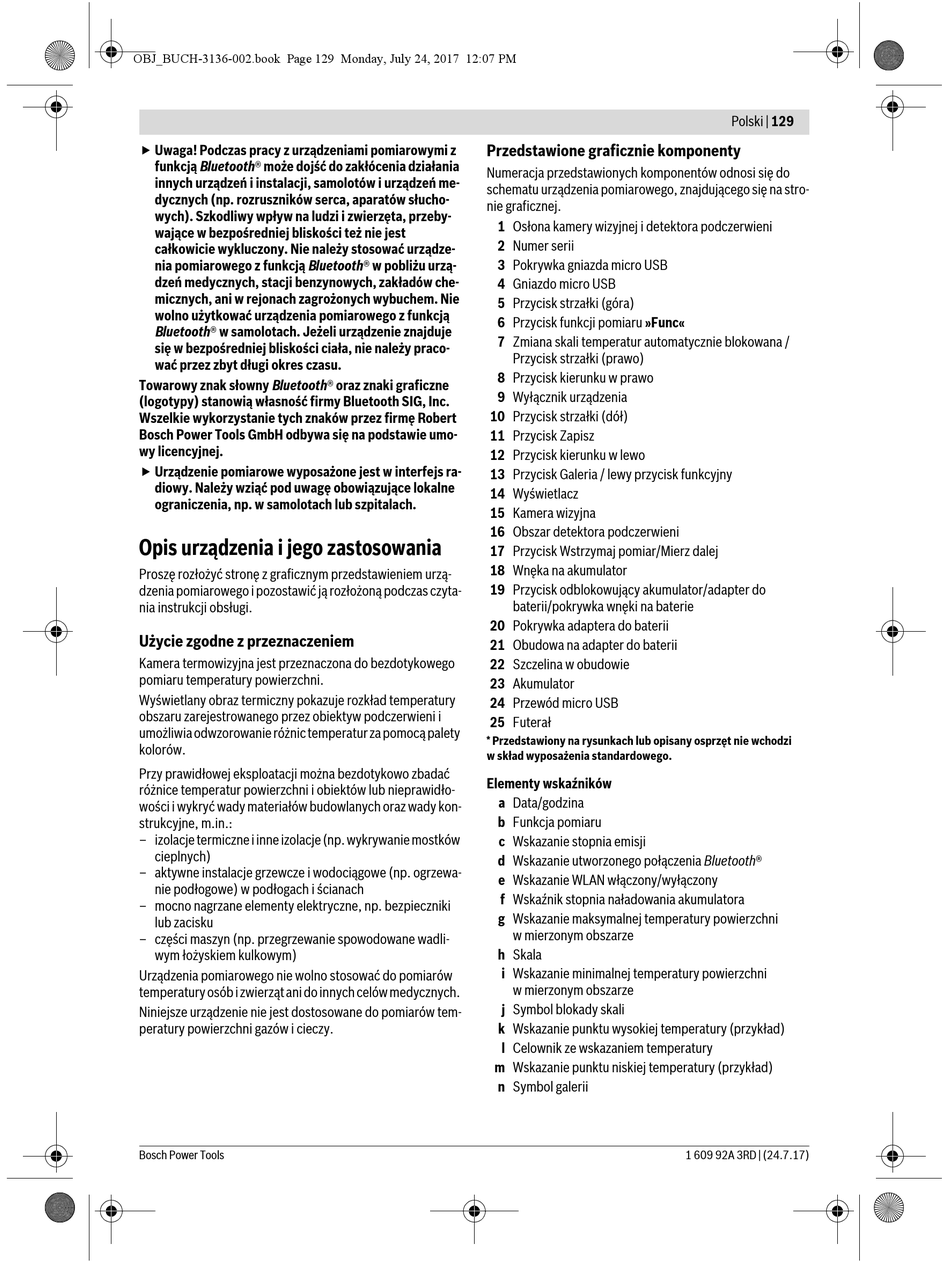

 Uwaga! Podczas pracy z urządzeniami pomiarowymi z
funkcją Bluetooth® może dojść do zakłócenia działania
innych urządzeń i instalacji, samolotów i urządzeń me-
dycznych (np. rozruszników serca, aparatów słucho-
wych). Szkodliwy wpływ na ludzi i zwierzęta, przeby-
wające w bezpośredniej bliskości też nie jest
całkowicie wykluczony. Nie należy stosować urządze-
nia pomiarowego z funkcją Bluetooth® w pobliżu urzą-
dzeń medycznych, stacji benzynowych, zakładów che-
micznych, ani w rejonach zagrożonych wybuchem. Nie
wolno użytkować urządzenia pomiarowego z funkcją
Bluetooth® w samolotach. Jeżeli urządzenie znajduje
się w bezpośredniej bliskości ciała, nie należy praco-
wać przez zbyt długi okres czasu.
Towarowy znak słowny Bluetooth® oraz znaki graficzne
(logotypy) stanowią własność firmy Bluetooth SIG, Inc.
Wszelkie wykorzystanie tych znaków przez firmę Robert
Bosch Power Tools GmbH odbywa się na podstawie umo-
wy licencyjnej.
 Urządzenie pomiarowe wyposażone jest w interfejs ra-
diowy. Należy wziąć pod uwagę obowiązujące lokalne
ograniczenia, np. w samolotach lub szpitalach.
Opis urządzenia i jego zastosowania
Proszę rozłożyć stronę z graficznym przedstawieniem urzą-
dzenia pomiarowego i pozostawić ją rozłożoną podczas czyta-
nia instrukcji obsługi.
Użycie zgodne z przeznaczeniem
Kamera termowizyjna jest przeznaczona do bezdotykowego
pomiaru temperatury powierzchni.
Wyświetlany obraz termiczny pokazuje rozkład temperatury
obszaru zarejestrowanego przez obiektyw podczerwieni i
umożliwia odwzorowanie różnic temperatur za pomocą palety
kolorów.
Przy prawidłowej eksploatacji można bezdotykowo zbadać
różnice temperatur powierzchni i obiektów lub nieprawidło-
wości i wykryć wady materiałów budowlanych oraz wady kon-
strukcyjne, m.in.:
– izolacje termiczne i inne izolacje (np. wykrywanie mostków
cieplnych)
– aktywne instalacje grzewcze i wodociągowe (np. ogrzewa-
nie podłogowe) w podłogach i ścianach
– mocno nagrzane elementy elektryczne, np. bezpieczniki
lub zacisku
– części maszyn (np. przegrzewanie spowodowane wadli-
wym łożyskiem kulkowym)
Urządzenia pomiarowego nie wolno stosować do pomiarów
temperatury osób i zwierząt ani do innych celów medycznych.
Niniejsze urządzenie nie jest dostosowane do pomiarów tem-
peratury powierzchni gazów i cieczy.
Bosch Power Tools
Przedstawione graficznie komponenty
Numeracja przedstawionych komponentów odnosi się do
schematu urządzenia pomiarowego, znajdującego się na stro-
nie graficznej.
1 Osłona kamery wizyjnej i detektora podczerwieni
2 Numer serii
3 Pokrywka gniazda micro USB
4 Gniazdo micro USB
5 Przycisk strzałki (góra)
6 Przycisk funkcji pomiaru »Func«
7 Zmiana skali temperatur automatycznie blokowana /
Przycisk strzałki (prawo)
8 Przycisk kierunku w prawo
9 Wyłącznik urządzenia
10 Przycisk strzałki (dół)
11 Przycisk Zapisz
12 Przycisk kierunku w lewo
13 Przycisk Galeria / lewy przycisk funkcyjny
14 Wyświetlacz
15 Kamera wizyjna
16 Obszar detektora podczerwieni
17 Przycisk Wstrzymaj pomiar/Mierz dalej
18 Wnęka na akumulator
19 Przycisk odblokowujący akumulator/adapter do
baterii/pokrywka wnęki na baterie
20 Pokrywka adaptera do baterii
21 Obudowa na adapter do baterii
22 Szczelina w obudowie
23 Akumulator
24 Przewód micro USB
25 Futerał
* Przedstawiony na rysunkach lub opisany osprzęt nie wchodzi
w skład wyposażenia standardowego.
Elementy wskaźników
a Data/godzina
b Funkcja pomiaru
c Wskazanie stopnia emisji
d Wskazanie utworzonego połączenia
e Wskazanie WLAN włączony/wyłączony
f Wskaźnik stopnia naładowania akumulatora
g Wskazanie maksymalnej temperatury powierzchni
w mierzonym obszarze
h Skala
i Wskazanie minimalnej temperatury powierzchni
w mierzonym obszarze
j Symbol blokady skali
k Wskazanie punktu wysokiej temperatury (przykład)
l Celownik ze wskazaniem temperatury
m Wskazanie punktu niskiej temperatury (przykład)
n Symbol galerii
