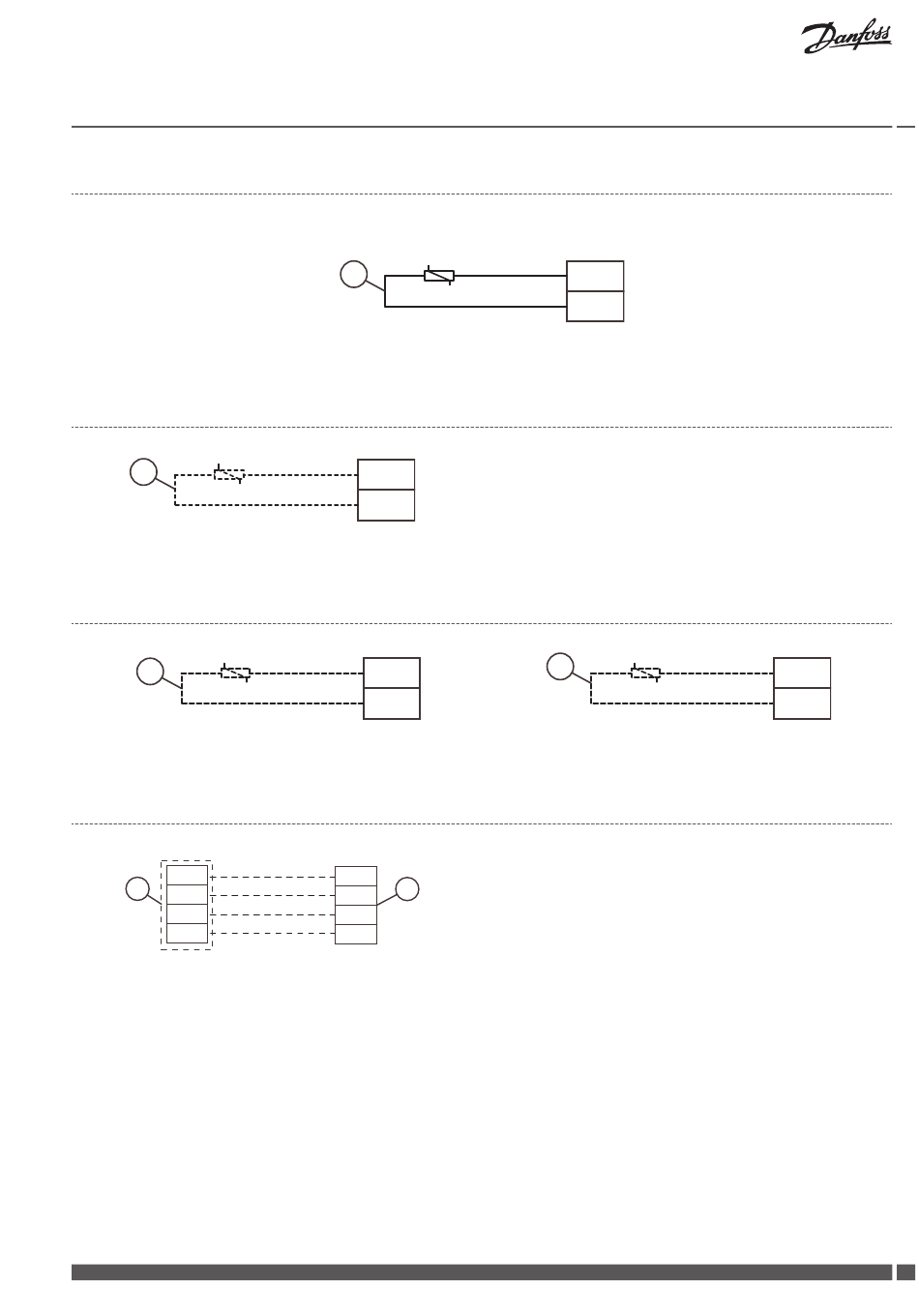

6.7 Anschluss der Vor- und Rücklauffühler
DHP-iQ Mini - Keine Fühler nach Ablieferung angeschlossen.
DHP-iQ Maxi - Beide Fühler nach Ablieferung angeschlossen.
Abb. 4: Vorlauffühler anschließen
6.8 Anschluss Vorlauffühler Verteilerkreis 1
-B24
108
Abb. 5: Vorlauffühler Verteilerkreis 1 anschließen
6.9 Anschluss Fühler zum externen Wassererhitzer
-B20
55
Abb. 6: Den oberen Warmwasserfühler anschließen
6.10 Anschluss Raumfühler
-B27
DC
62
A
GND
B
-E3
Abb. 8: Raumfühler anschließen
