Installationshandbuch
Der Strömungsschalter muss gemäß der Installationsanleitung von
Achtung
DHP-iQ installiert werden. Alle elektrischen Verkabelungen müssen
gemäß den von Danfoss bereitgestellten Handbüchern durchgeführt
werden. Vor dem Abschluss der Installationsarbeiten vergewissern Sie
sich, dass der Strömungsschalter horizontal installiert wurde und dass
die Strömungsrichtung parallel zur Rohrrichtung verläuft. (die gerade
Länge des Zu- und Ablaufrohres des Strömungsschalters muss das
Fünffache des Durchmessers betragen)
Installieren Sie den Strömungsschalter, bevor Sie den Strom einschal-
Achtung
ten. Wenn das Außenteil an den Strom angeschlossen wurde, schalten
Sie es aus und warten Sie eine Weile, bevor Sie den Strömungsschalter
installieren, da Überstrom im Außenteil vorhanden sein könnte.

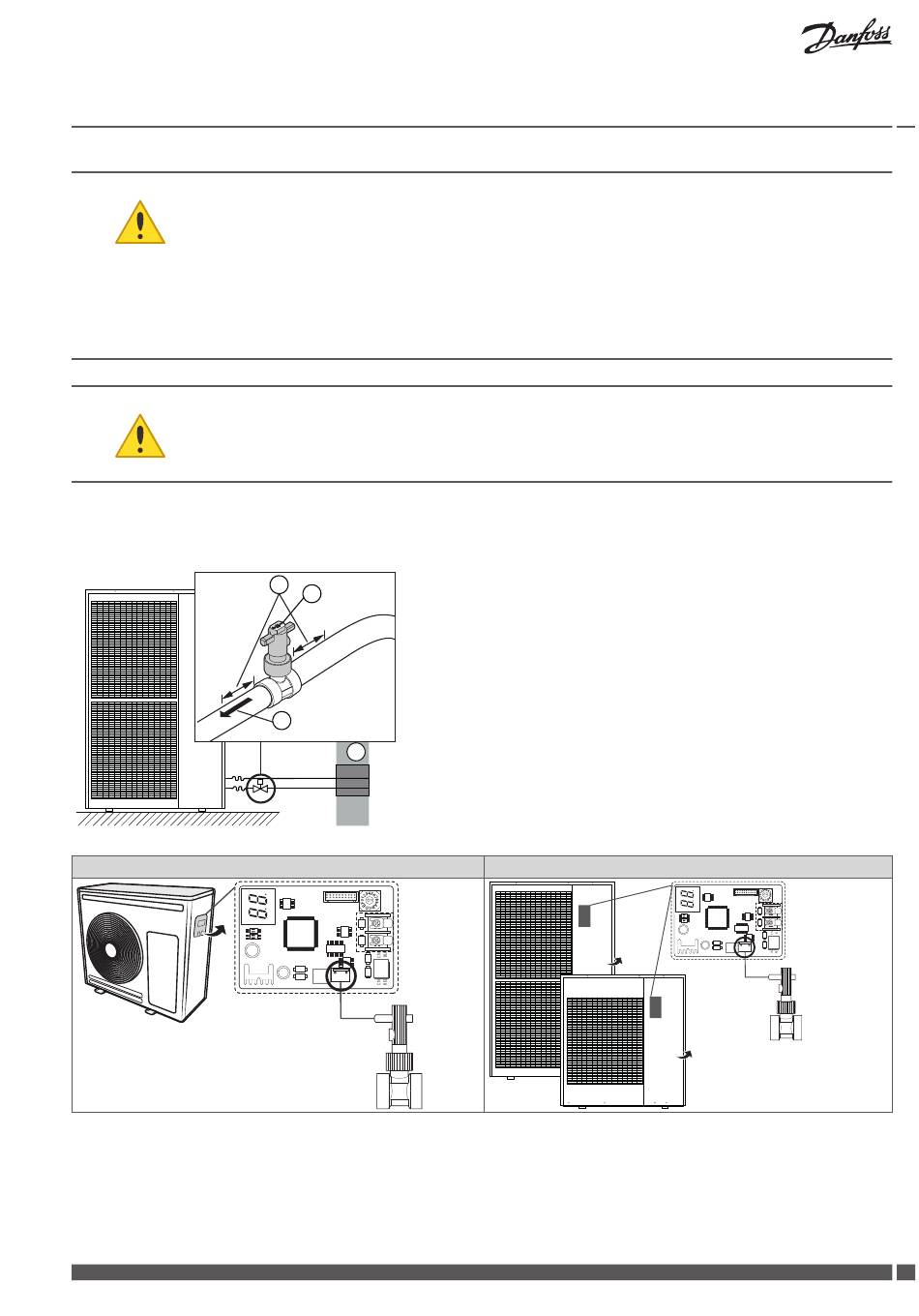

Der Strömungsschalter muss der Richtung des Wassers folgen, um die Wärmepumpe zu betreiben. Achten Sie daher darauf, in
welche Richtung der Pfeil am Strömungsschalter zeigt! Schließen Sie das Kabel des Strömungsschalters am Außenteil an.
5kW
Danfoss Heating Solutions
DHP-iQ
4
1
1. Der Pfeil zeigt die Richtung an, in der der Strömungsschalter auf dem Rohr
2
installiert werden muss.
2. Richtung der Wasserströmung.
3
3. Gehäuse
4. Die gerade Länge des Zu- und Ablaufrohres des Strömungsschalters muss
das Fünffache des Durchmessers betragen 125 mm).
CN4
9 und 16 kW
VIJSS103
CN4
37
