Installationshandbuch
3.1.2

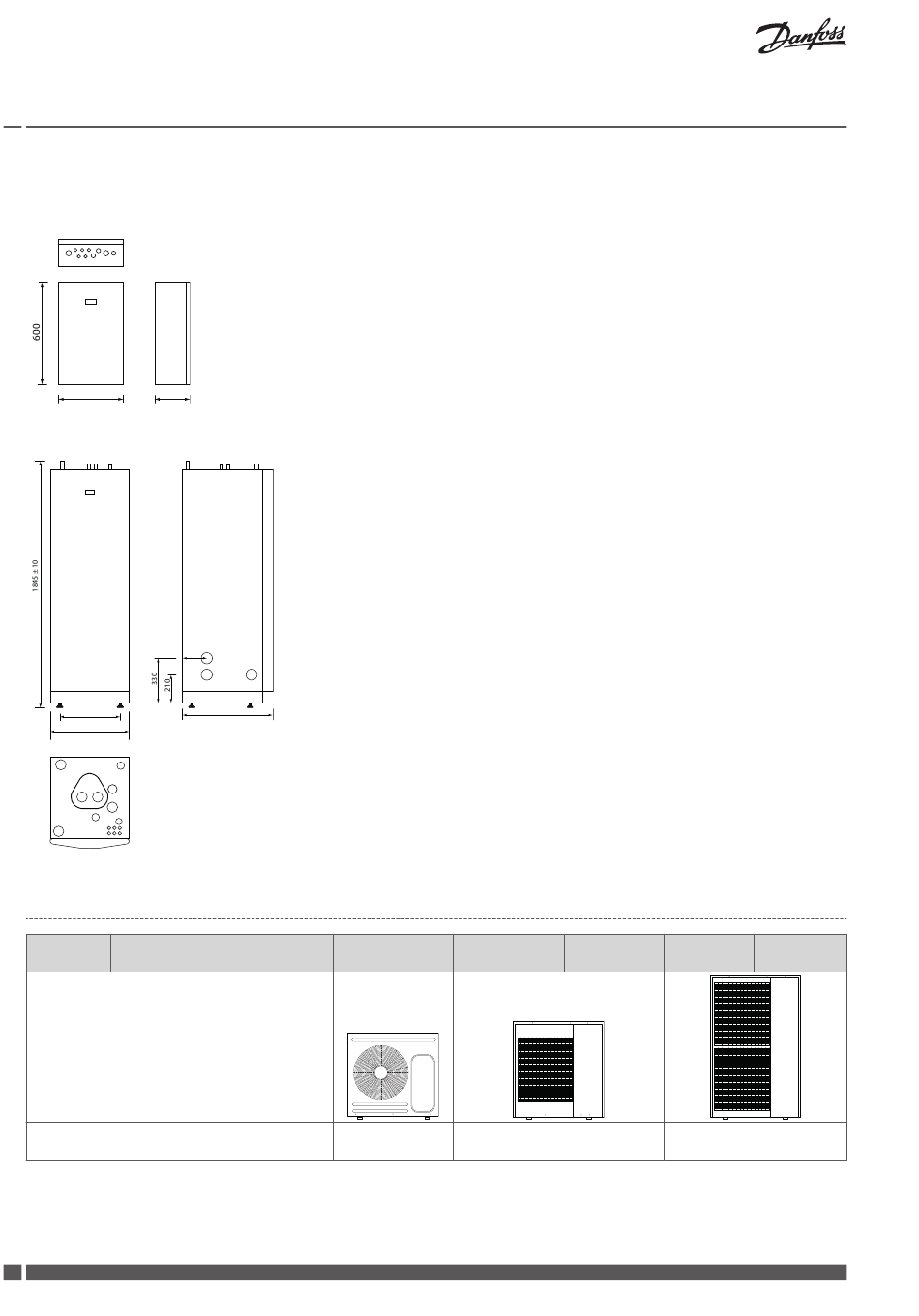

Beschreibung Innenteil
Innenteil DHP-iQ Mini
1
204
380
Innenteil DHP-iQ Maxi
455
596
2
10
4
5
3
1
6
3.1.3
Technische Daten, Außenteil,
Element
Außenteil
Modus
12
DHP-iQ
1. Durchführung der Versorgungsleitungen, Fühler- und Übertragungskabel
1. Vorlaufleitung Heizungssystem, 28 mm Cu
2. Rücklaufleitung Heizungssystem, 28 Cu
3. Anschluss für Entlüftungsventil, 22 Cu
4. Warmwasserleitung, 22 mm Cu
5. Kaltwasserleitung, 22 mm Cu
6. Durchführung der Versorgungsleitungen, Fühler- und Übertragungskabel
7. Vor-oder Rücklaufleitung der Wärmepumpe
8. Vor-oder Rücklaufleitung der Wärmepumpe
9. Extra Abscheider
10. Sicherheitsventil für Temperatur und Druck (nur für gewisse Modelle)
125
Position 7 und 8 können sowohl an der linken oder rechten Seite als auch auf der Unterseite
7
der Steuereinheit angeschlossen werden.
8
9
690
1 Phase 5 kW
Wärmepumpe
(A2W)
VIJSS103
1 Phase 9 kW
3 Phase 9 kW
Wärmepumpe (A2W)
1 Phase
3 Phase
16 kW
16 kW
Wärmepumpe (A2W)
