Verwandte Anleitungen für REMEHA Avanta Plus 28c
Inhaltszusammenfassung für REMEHA Avanta Plus 28c

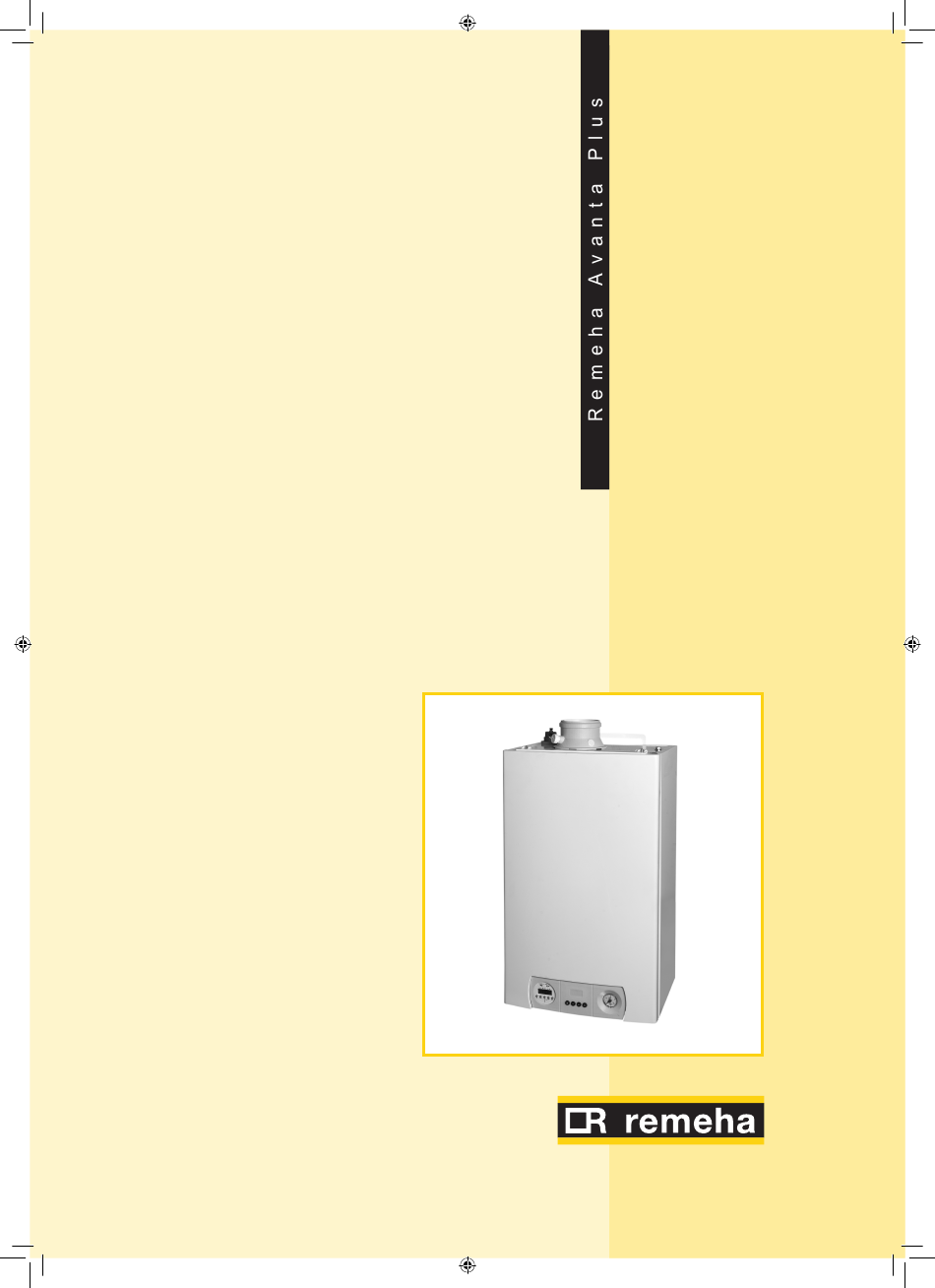

- Seite 1 Installations- und Wartungsanweisung Remeha Avanta Plus • Gas-Brennwertkessel • Remeha Avanta Plus 28c • Remeha Avanta Plus 24s...
-
Seite 2: Inhaltsverzeichnis
Montage des Remeha AvantaPlus ......... - Seite 3 7.3 Remeha Qualitätstest ........
-
Seite 4: Vorwort
Remeha Avanta Plus VORWORT Die Remeha AvantaPlus sind eine Serie von hocheffizienten, voll kondensierenden Brennwertkesseln für die Wandmontage und sind in den folgenden zwei Ausführungen erhältlich: • R emeha AvantaPlus 28c mit integrierter Warmwasserbereitung (Combi) • R emeha AvantaPlus 24s ohne integrierter Warmwasserbereitung (Solo) Die Kessel AvantaPlus 28c und 24s sind Gasbrenwertkessel mit integriertem gebläseunterstützten Gasbrenner als Vollautomat mit elektrischer Zündung, Ionisations Flammenüberwachung in NOx-/CO- reduzierten Ausführung mit Gas-/Luft-Verbundrege- lung und Brennermodulation zwischen 25% und 100%. Geeignet für den raumluftunabhängigen und raumluftabhängi- gen Betrieb. Die vorliegende Installations- und Wartungsanweisung ist für die Mitarbeiter eines Heizungs- bzw. Installationsfachbetriebes bestimmt. Das Dokument enthält wichtige Hinweise zur Mon- tage, Installation, Bedienung, Inspektion, Wartung, sowie zur Diagnose und Behebung von Störungen. Anmerkungen: Bitte lesen Sie diese Anweisungen gut durch, bevor Sie den AvantaPlus montieren, anschließen oder in Betrieb nehmen; machen Sie sich mit der Funktionsweise und der Bedienung der Kessel gut vertraut und befolgen Sie die Anweisungen sorgfältig. Wir übernehmen keine Haftung für Schäden, die durch die Nichtbeachtung der Anweisungen in dieser Dokumentation entstehen. Die in diesen technischen Informationen veröffentlichten Daten basieren auf den aktuellsten Informationen. Spätere Änderungen bleiben allerdings vorbehalten. Wir behalten... -
Seite 5: Sicherheit
SICHERHEIT In dieser Installationsanleitung werden Symbole verwendet um bestimmte Punkte hervorzuheben. Empfehlung N ützliche Information oder prakti- scher Ratschlag. Hinweis W eist auf Tipps zur Erleichterung der Tätigkeit hin. Achtung M ögliche Gefahr für eine Person, oder die Entstehung eines Sach- schadens. Gefahr G efahr für Leib und Leben durch den Kontakt mit elektrischem Strom. 1.1 Sicherheit allgemein Verhalten bei Gasgeruch: • Rauchen Sie nicht und vermeiden Sie Feuer oder Funken. • Betätigen Sie keine elektrischen Schalter. • Schließen Sie den Gashahn. • Öffnen Sie Türen und Fenster. • Spüren Sie mögliche undichte Stellen auf und dichten Sie diese ab. Achtung: Falls die Undichtkeit vor dem Gaszähler liegt, ist der Gasversorger zu benachrichtigen! ... -
Seite 6: Installation
Remeha Avanta Plus INSTALLATION 2 .1 Lieferumfang Die Standardlieferung des Remeha AvantaPlus umfasst: - Kessel (einschließlich Manometer und Sicherheitsventil) - Montageplatte (einschließlich Absperrarmaturen und Dich- tungen) - Nylondübel und Schrauben zur Befestigung der Montage- platte - Kupferanschlussstücke 15/22 mm - Füllvorrichtung - Thermische Sicherung (wird lose mitgeliefert) - Installations- und Wartungsanweisung Diese Installations- und Wartungsanweisung behandelt nur den serienmäßigen Lieferumfang des Kessels. Bei der Instal- lation oder Montage von mitgeliefertem Zubehör, wie z. B. Abstandsrahmen, Rohrleitungssätzen, Abdeckplatten, Steu- ereinheitssätzen usw. beachten Sie bitte die dem Zubehör beigefügte Montageanweisung. Instructie service AvantaPlus 2 .2 Montage des Kessels Der Verpackung des Remeha AvantaPlus wurde diese Instal- lations- und Wartungsanweisung beigelegt. Lesen Sie die Anweisungen und Anmerkungen aufmerksam. Dieses Kapitel Bild 02 Lieferumfang enthält die Richtlinien und Anweisungen zur Installation von... -
Seite 7: Abmessungen Und Anschlusspunkte
Termische Sicherung auf ¾” wird lose mitgeliefert). Zuluftanschluss konzentrisch Ø 100 mm Abgasanschluss konzentrisch Ø 60 mm Kondensatableitung (¾” Standard-Überwurf) Anschluss Sicherheitsventil Ø 15 mm 328.5 71.5 26.5 180.75 312.5 30.5 systeem LTALW7H000005b Bild 04 Abmessungen und Anschlüsse für Remeha AvantaPlus Solo LT.AL.W7H.000.005... - Seite 8 Anschluss Warmwasserauslass Ø 15 mm Kondensatableitung (¾” Standard-Überwurf) Anschluss Sicherheitsventil Ø 15 mm 328.5 71.5 • Bestimmen Sie anhand der Richtlinien und des erforder- lichen Platzes den Ort, an dem der Remeha AvantaPlus montiert werden soll. • Beachten Sie bei der Bestimmung der Kesselposition die Position der Abgasabführung 26.5 180.75 247.5 312.5 30.5 combi LTALW7H000002c Bild 05 Abmessungen und Anschlüsse für Remeha AvantaPlus Combi LT.AL.W7H.000.002...
-
Seite 9: Montage Des Remeha Avantaplus
2.2.3 Montage des Remeha AvantaPlus • D ie Position der drei Montagelöcher und der Mittellinie der Abgasleitung bestimmen und markieren. Dabei sicherstellen, dass die Löcher absolut waagerecht ausgerichtet sind. • Löcher (Ø 10 mm) bohren. • Dübel (Ø 10 mm) anbringen. • Schrauben (Ø 8 mm) in Dübel drehen. • P rüfen, ob die Montageplatte waagerecht ausgerichtet ist ø10 mm ø10 mm ø10 mm ø10 mm und Schrauben festziehen. • Das Ventilset an der Montageplatte anbringen. • Faserdichtungen auf ZH-Ventil anbringen. • Kessel auspacken und an Montageplatte einhängen. • D ie mitgelieferten Faserdichtungen und Ventile am Kessel anbringen. -
Seite 10: Umwälzpumpe
Remeha Avanta Plus 2.3.2 Umwälzpumpe Remeha AvantaPlus 24s und 28c sind mit einer Zweistu- fenpumpe vom Typ Grundfos UPR 15-60 ausgestattet. Die Steuereinheit sorgt dafür, dass die Kesselpumpe im Warm- wasserbetrieb auf volle Leistung geschaltet wird. Werkseitig ist die Pumpe für Zentralheizungsbetrieb auf Minimalleistung geschaltet. Falls erforderlich, kann die Pumpenleistung mittels Parameter 21 (von 0 auf 1) gemäß Abs. 2.9.8 für den Heizbetrieb hochgesetzt werden. Restförderhöhe UPR 15-60 2.3.3 Richtlinien für Warm- und Heizungswasser • V or dem Anschluss des Kessels an eine Heizungsanlage die dT 20°C 18kW Leitungen und Heizkörper gründlich gemäß ortliche Richtli- nien durchspülen. maximum minimum • Die Temperatur der Zentralheizungsleitungen und Heizkörper kann bis 95 °C ansteigen. • Der pH-Wert des Wassers im System muss zwischen 7 und 1000 1200 9 liegen. -
Seite 11: Ausdehnungsgefäß
Ø 15 mm anschließen. • Die Warmwasserleitungen müssen nach den geltenden Vorschriften angeschlossen werden. Bild 08 Anschluss Warmwasserleitungen LTALW7H000015b LT.AL.W7H.000.015 2.3.8 Anschluss Heizungsrücklauf • D ie Rücklaufleitung am Anschluss Heizungsrücklauf Ø 22 mm anschließen. Der Remeha AvantaPlus verfügt über einen in das Absperr- ventil eingebauten Entleerungsshahn. Es wird empfohlen, einen Luftabscheider bzw. Schmutzfilter in die Rücklaufleitung zum Kessel zu installieren. Bild 09 Anschluss Heizungsrücklauf 2.3.9 Anschluss Heizungsvorlauf LTALW7H000016b LT.AL.W7H.000.016 • D ie Vorlaufleitung am Anschluss Heizungsvorlauf Ø 22 mm anschließen. Der Remeha AvantaPlus verfügt über einen in das Absperr- ventil eingebauten Entleerungsshahn. -
Seite 12: Anschluss Kondensatableitung
Remeha Avanta Plus 2.3.10 Anschluss Kondensatableitung • Einen Geruchsverschluss / Siphon im Abflussrohr installieren. • Auf Grund von Wartungsarbeiten am Siphon keine feste Verbindung herstellen( freie Tropfstrecke). • Siphon des AvantaPlus mit Wasser füllen, um den Austritt von Verbrennungsgasen in den Raum zu verhindern. • Das Gefälle des Abflussrohres sollte mindestens 3 cm pro Meter betragen, die maximale horizontale Länge sollte 5 Meter nicht überschreiten. • Die Entsorgung von Kondenswasser über die Dachrinne ist nicht zulässig. • Die Kondenswasserleitungen müssen nach den geltenden Vorschriften angeschlossen werden. 2.3.11 Anschluss Fußbodenheizung Bild 11 Anschluss Kondensatableitung Der Remeha AvantaPlus kann direkt an eine Fußbodenhei- LTALW7H000018b LT.AL.W7H.000.018 zung angeschlossen werden. Bei Verwendung von Kunststoffleitungen muss das verwende- te Kunststoffrohr sauerstoffdiffusionsdicht nach DIN 4726/4729 sein. Bei Anlagen, in denen das verwendete Kunststoffrohr nicht diesen Normen entspricht, ist eine Systemtrennung über einen... -
Seite 13: Gasanschluss
Vor der Montage prüfen, ob die Gasleitung und der Gaszähler ausreichend dimensioniert sind. Dabei den Verbrauch aller angeschlossenen Gasgeräte berücksichtigen. 2.4.2 Betrieb mit Propan Die Anlage wurde auf Erdgas L eingestellt. Um eine Inbetrieb- nahme mit Propan zu ermöglichen, muss die Gebläsedrehzahl angepasst werden (Parameter P17, P18, P19 und P20 in tabel 09). Außerdem ist eine neue CO -Einstellung gemäß tabel 06 und tabel 08 erforderlich. Der Vordruck von 37-50 mbar bei handelsüblichem Propan ist für den Betrieb geeignet. Remeha kann nicht garantieren, dass beim Betrieb mit Propan alle Komfortmerkmale laut geltender Qualitätsnorm erfüllt werden. 2.4.3 Anschluss Gasleitung • Vor dem Beginn jeglicher Arbeiten an der Gasleitung muss der Haupthahn abgesperrt werden. 111572LTDEW7H003a Bild 12 Anschluss Gasleitung • An den Gasanschluss der Kessel, das mitgelieferte 111572.LT.DE.W7H.003 Übergangstück von Ø 22 mm mit Termische Sicherung auf ¾” AG anschliessen. -
Seite 14: Raumluftabhängiger Betrieb
Remeha Avanta Plus Der Abstand zwischen dem größten Außenmaß der Leitung und der Schornsteininnenwand muss im Schacht mit rechtec- kigem Querschnitt mindestens 2 cm, im Schacht mit rundem Querschnitt mindestens 3 cm betragen. Grundsätzlich empfehlen wir, die Abgasführung in der Pla- nungsphase mit dem zuständigen Bezirksschornsteinfeger- meister abzustimmen. Für verschiedene Abgasführungsvari- anten stehen Bausätze zur Verfügung. Die Abgassysteme sind allgemein- bauaufsichtlich zugelassen und mit dem Kessel geprüft. Abgasleitungen, die nicht seitens der Mündung geprüft und gereinigt werden können, müssen im oberen Teil ein zusätzliches Kontroll-T-Stück haben. Abgasleitungen sind innerhalb der gesamten Höhe zu hinterlüften. Bild 13 Raumluftabhängiger Betrieb 111572LTDEW7H004a Der Aufstellraum muss bei raumluftabhängiger Betriebsweise 111572.LT.DE.W7H.004 den Vorschriften entsprechend belüftet werden. 2.5.2 Raumluftabhängiger Betrieb Bei raumluftabhängigem Betrieb unterliegen die Aufstellräume RUD2 hinsichtlich der Lüftungsanforderungen der FeuVo des jeweili- gen Bundeslandes. Für die Be- und Entlüftung ist eine Zu- und RUA2 Abluftöffnung von mindestens 150 cm erforderlich. Zur Abgas- RUD1 führung werden Bausätze angeboten. Bausätze RA RUA1 Die Bausätze für raumluftabhängigen Betrieb beinhalten die Abgasleitung vom AvantaPlus bis zum Schornstein. -
Seite 15: Elektrischer Anschluss
• Der Stecker muss stets zugänglich sein. Bei aktiviertem Hauptschalter können folgende Komponenten unter einer Spannung von 230 V stehen: • elektrischer Anschluss Pumpe • elektrischer Anschluss Gaskombinationsblock • elektrischer Anschluss Dreiwegeventil • die meisten Bauteile auf der Steuereinheit • Zündtrafo • Klemmleiste X2, X5 und X7 • 230-V-Netzanschluss 2.6.1 Steuereinheit Der Remeha AvantaPlus ist mit einer elektrischen Regel- und Steuereinheit mit einer Ionisations-Flammenüberwachung ausgestattet. Kernstück der Kessel-Steuerung ist der Comfort Master , der den Kessel schützt und steuert. ® Der Kessel ist phasenunempfindlich. Die maximale Leistungs- aufnahme liegt bei 115 W. Der AvantaPlus ist vollständig verdrahtet; alle externen Bild 16 Spannungsführende Teile (230 V) Anschlüsse erfolgen an den Klemmleisten X5, X7 und X9 111572LTDEW7H007a 111572.LT.DE.W7H.007 sowie 230-V-Anschluss (Klemmleiste X2). Die Positionen der... -
Seite 16: Anschluss Externer Oder Interner Regelung
Remeha Avanta Plus Bei anderen als den oben genannten Spannungsversorgungen muss ein Trenntrafo verwendet werden. Die Leistung des Remeha AvantaPlus kann auf folgende Arten geregelt werden: Einstufige Steuerung – spannungsfreie Schaltung: Die interne Steuerung des Kessels regelt die Leistung entspre- chend der eingestellten Vorlauftemperatur. Der Kontakt befindet sich an der Klemmleiste X9 (nur Niederspannung). Modulierte Steuerung – Open Therm: Die externe Steuerung regelt die Kesselleistung entsprechend der in der Steuerung eingestellten Vorlauftemperatur. Der Kontakt befindet sich an der Klemmleiste X9 (nur Nieder- spannung). Einstufige Steuerung – 230-V-Schaltung: Die interne Steuerung des Kessels regelt die Leistung entspre- chend der eingestellten Vorlauftemperatur. Der Kontakt befindet sich an der Klemmleiste X2 (nur 230 VAC). Modulierte Steuerung – Open Therm in Verbindung mit einer externen 230-V-Zeitschaltuhr: Raumausgleich und Zeitsteuerung von Zentralheizung und Warmwasser (Systembetrieb). -
Seite 17: Zeitsteuerung Mit Interner 230-V-Schaltuhr (Timer)
2.7.1 Zeitsteuerung mit interner 230-V-Schaltuhr (Timer) Wenn der Schalter eingeschaltet ist, führt die Klemmleiste X2 Strom (230 V). • A n Remeha AvantaPlus kann eine 230-V-Zweikanal-Zeit- schaltuhr für Zentralheizungs- und Warmwassersteuerung angeschlossen werden. Klemmleiste X2 2 30-V-Stromversorgung für die Zeitschaltuhr an die Klem- men 4 (N) und 5 (L) der Klemmleiste X2 anschließen. • F ür Zentralheizung die bestehende Verbindung zwischen Klemmen 4 und 1 der Klemmleiste X2 entfernen und den Brücken 230-V-Ausgang der Zeitschaltuhr an Klemme 1 anschließen. • F ür Warmwasser die bestehende Verbindung zwischen Klemmen 4 und 3 der Klemmleiste X2 entfernen und den Bild 19 Schaltplan für eine externe 230-V-Zeitschaltuhr 111572LTDEW7H008a 111572.LT.DE.W7H.008... -
Seite 18: Anschluss Außentemperatursensor
Diese Einstellung kann wie folgt vorgenommen werden: - Einstellung minimale Außentemperatur = -15 °C (einstel- lbar mit Parameter p29 auf einen Wert zwischen 0 und -30 °C) - Einstellung maximale Außentemperatur = 20 °C (einstel- lbar mit Parameter p28 auf einen Wert zwischen 0 und 40 °C) - Einstellung Vorlauftemperatur bei maximaler Außentempe- Bild 21 Schaltplan Außentemperatursensor ratur = 20 °C (einstellbar mit Parameter p27 auf einen 111572.LT.DE.W7H.010 Wert zwischen 0 und 60 °C) Ba= Außentemperatursensor - Einstellung Vorlauftemperatur bei minimaler Außentempera- tur = 20 °C (einstellbar mit Parameter p1 auf einen Wert zwischen 20 und 85 °C) Ein Außentemperatursensor in Verbindung mit einer einfachen 230-V-Zeitschaltuhr (Timer) ist eine zeitgesteuerte, kosten- günstige, leicht einstellbare Möglichkeit den AvantaPlus witterungsgeführt auf der Grundlage der obigen Heizkurve zu betreiben. Werkseinstellung 111572LTDEW7H011b Bild 22 Heizkurve Remeha AvantaPlus 111572.LT.DE.W7H.011... -
Seite 19: Anschluss Boilersensor Bzw. -Thermostat (Sologerät)
2.7.4 Anschluss Boilersensor bzw. –thermostat (Sologerät) • K ommt ein Remeha AvantaPlus (Sologerät) in Verbindung mit einem Brauchwasserspeicher zum Einsatz kann der Boi- lersensor, aber auch ein Boilerthermostat an den Klemmen 3 und 4 der Klemmleiste X9 angeschlossen werden. Die Steuereinheit erkennt automatisch, ob ein Sensor oder ein Thermostat angeschlossen ist. Bild 23 Schaltplan Warmwasserheizschlangensensor bzw. -thermostat 111572.LT.DE.W7H.012 BS = Boilersensor oder Boilerthermostat 2.7.5 Anschluss einer externen Sicherheitseinrichtung An den Remeha AvantaPlus kann eine externe Sicherheitsein- richtung (z.B. ein Sicherheitsthermostat einer Fußbodenhei- zung) angeschlossen werden. Diese wird an die Klemmen 5 und 6 der Klemmleiste X9 potenzialfrei angeschlossen. Vorher ist die vorhandene Brücke zu entfernen. Wenn der Kontakt geöffnet ist, schaltet der Kessel ab. Auf dem Display wird Code 9 angezeigt. Der Kessel startet erneut, wenn der Kon- takt geschlossen wird. -
Seite 20: Anschluss Stör- Und Betriebsmeldung
Remeha Avanta Plus 2.7.6 Anschluss Stör- und Betriebsmeldung Zum Anschluss einer Stör- und einer Betriebsmeldung sind potentialfreie Ausgänge vorhanden. • D ie Störmeldung kann auf Klemmen 1 und 2 der Klemmen- leiste X7 angeschlossen werden. Der Kontakt schließt sich bei Störverriegelung des AvantaPlus. Der Parameter 24 muss in diesem Falle von 0 auf 1 umgestellt werden. • D ie Betriebsmeldung kann auf Klemmen 1 und 3 der Klem- Klemmleiste X7 menleiste X7 erfasst werden. Der Kontakt schliesst bei Wär- meanforderung. Der Parameter 24 muss in diesem Falle von 0 auf 2 umgestellt werden. • E in externes Gasventil kann auf Klemmen 1 und 3 der Klemmenleiste X7 angeschlossen werden. Der Kontakt Bild 25 Anschluss Störmeldung schliesst sobald das interne Gasventil aktiviert wird. Der 111572LTDEW7H014a 111572.LT.DE.W7H.014 Parameter 24 muss in diesem Falle von 0 auf 3 umge- SM = Störmeldung... -
Seite 21: Schaltplan
2 .8 Schaltplan Bild 27 Schaltplan 111572.LT.DE.W7H.015 Leiter Farben; Kesselteile; BK = schwarz GCV = Gaskombinationsblock BR = braun = nicht in Gebrauch GY = grau = Brücke (entfernen für Gebrauch) BL = blau BP = Umwälzpumpe WH = weiss DV = Dreiwege Ventil RD = rot = Gebläse... -
Seite 22: Inbetriebnahme
Remeha Avanta Plus 2 .9 Inbetriebnahme 2.9.1 Bedienfeld Das Bedienfeld des Remeha AvantaPlus hat 4 Funktionstasten und ein LED-Display. Mit den Tasten werden Einstellungen und Temperaturen abgelesen bzw. geändert. 1 = Display 2 = [reset]-Taste 3 = [-]-Taste 4 = [+]-Taste 5 = [enter]-Taste Das Display hat zwei Positionen und zeigt Informationen zum aktuellen Betriebszustand des Kessels, und eventuelle Störun- Bild 28 Bedienfeld gen an. Zahlen, Punkte und/oder Buchstaben können auf dem LT.AL.W7H.000.036 LTALW7H000036a Display angezeigt werden. Die Symbole über den Funktionstasten zeigen die aktuelle Funktion dieser Taste an. Wenn drei Minuten lang keine Taste gedrückt wurde wenn sich der Kessel im Bereitschaftsmodus befindet, wird nur ein • P unkt angezeigt. Wenn der Kessel sich im Betriebsmodus befindet, werden zwei Punkte angezeigt. -
Seite 23: Inbetriebnahme Des Kessels
2.9.3 Inbetriebnahme des Kessels In diesem Abschnitt werden die notwendigen Schritte für die Herstellung der Betriebsbereitschaft beschrieben. Folgende sieben Schritte sind erforderlich: a . Stromversorgung trennen und Frontabdeckung öffnen • Hauptschalter abschalten. • D ie Frontabdeckung abnehmen (die zwei Schrauben an der Unterseite der Frontabdeckung lösen, die Abdeckung an der Unterseite nach vorne ziehen und von den zwei Stiften an der Gehäuseoberseite abheben). b . Befüllen der Anlage • A ls Füll- und Nachfüllwasser für die Heizungsanlage aus- schließlich unbehandeltes Leitungswasser verwenden. • D er pH-Wert des Anlagenwassers muss zwischen 7 und 9 liegen. • F ügen Sie dem Heizungswasser ohne Rücksprache mit unserer Technischen Abteilung keine chemischen Mittel zu (wie z.B. Frostschutzmittel, Wasserenthärter, Mittel zur Erhöhung oder Senkung des pH-Werts oder Inhibitoren). -
Seite 24: Messpunkt C Am Gasblock
Remeha Avanta Plus • G asleitung bis zur Wärmezentrale auf Gasdichtheit prüfen (nach den geltenden Vorschriften, siehe Kapitel 7); der maximale Prüfdruck am Eingang der Gasleitung, bei geöff- netem Gashahn, beträgt 60 mbar). • G asleitung über den Messnippel (C) am Gaskombiblock ent- lüften. • O rdnungsgemäße Ausführung der elektrischen Anschlüsse einschließlich Erdungsanschluss überprüfen. • E lektrische Anschlüsse des Reglers und anderer externer Anschlüsse überprüfen. • A nschlüsse der Abgasabführung und der Luftzufuhr auf Dichtheit überprüfen. • Gasanschlüsse der Wärmezentrale auf Dichtheit überprüfen. Check Contrôler LTALW7H000039c Bild 31 Messpunkt c am Gasblock LT.AL.W7H.000.039... - Seite 25 d . Kessel einschalten und Steuerungen einstellen • N etzstecker in eine geerdete Steckdose stecken und die 230-V-Stromversorgung einschalten. • R egelung auf Wärmeanforderung stellen. • D er Kessel startet ein etwa zweiminütiges Entlüftungspro- gramm. Diese Funktion ist nach jeder Spannungsunterbrechung aktiv. • D er Kessel nimmt den Betrieb auf. Der Betriebszustand wird auf dem Display angezeigt. Der normale B etriebszustand ist erreicht und auf dem Display wird 0 angezeigt. e . Gas-/Luftverhältnis bei Volllast prüfen Einstellwerte O bei Erdgas L/H/LL Drehzahl Gebläse (U/min) Bild 33 Einschalten und Steuerung bei...
- Seite 26 Remeha Avanta Plus f . Gas-/Luftverhältnis bei Teillast prüfen Einstellwerte O bei Erdgas L/H/LL Drehzahl Gebläse (U/min) Gerätetyp Teillast L3 ca. 1300 ± 0,1 ± 0,1 ca. 1300 ± 0,1 ± 0,1 Tabelle 03 Einstellwerte bei Teillast O (bei geöffneter Frontabdeckung) Einstellwerte O bei Propan Drehzahl Gebläse (U/min) Gerätetyp...
- Seite 27 f . Gerät betriebsbereit machen • M essgeräte abnehmen und Abgasmessöffnung wieder schliessen. • D ie Frontabdeckung wieder anbringen und mit den zwei Schrauben befestigen. • D ie [reset]-Taste drücken, um den Kessel in den normalen Betriebsmodus zurückzusetzen. Nach einer manuellen Betätigung kehrt der Kessel automatisch in den normalen Betriebszustand zurück, falls 15 Min. lang keine Taste gedrückt wurde. • D ie Anlage auf ca. 70 °C aufheizen und Kessel durch zurückstellen des Reglers ausschalten. • Heizungsanlage nach ca. 10 Minuten nochmals entlüften. • W asserdruck überprüfen und ggf. Wasser über die Füllein- richtung nachfüllen. Bild 36 Inbetriebnahme des Kessels 111572LTDEW7H022a • D as Typenschild im Kessel durch Hinzufügen der Gasart 111572.LT.DE.W7H.022...
-
Seite 28: Startvorgang
Remeha Avanta Plus 2.9.4 Startvorgang • S pannungsversorgung zum Kessel herstellen und sicherstellen, dass die Zeitsteuerung auf Heizbetrieb eingestellt ist und eine Steuerung (z. B. Heizkörperthermostat) Heizbetrieb anfordert. • D er Kessel führt das Startprogramm durch. Auf dem Display wird nacheinander angezeigt: - W ährend eines Displaytests werden alle Display-Elemente angezeigt. f[ xx Softwareversion p[ xx Parameterversion - E s folgt ein Entlüftungszyklus von ca. 3 Min.; die Versions- nummern werden abwechselnd angezeigt. - D anach wird Folgendes auf dem Display angezeigt: [1 ; Vorbelüftung [2 ; Zündung [4 ; Warmwasserbetrieb [7 ; Pumpennachlaufzeit nachdem Zentralheizungs- oder Warmwasserbedarf erfüllt ist [0 ; Bereitschaftsmodus 2.9.5 Fehler beim Startvorgang • Bei fehlender Displayanzeige kontrollieren Sie bitte:... - Seite 29 • Prüfen der Warmwasserfunktion - E inen Warmwasserhahn aufdrehen; auf dem Display wird angezeigt: [1 ; Vorbelüftung [2 ; Zündung [4 ; Warmwasserbetrieb - D en Warmwasserhahn zudrehen; nach kurzer Zeit wird auf dem Display angezeigt: [1 ; Vorbelüftung [7 ; Pumpennachlaufzeit nachdem Zentralheizungs- oder Warmwasserbedarf erfüllt ist [0 ; Bereitschaftsmodus • Prüfen der Heizungsfunktion - Die Zeitsteuerung muss die Heizungsposition aktiviert haben - D en Heizkörperthermostat auf eine hohe Wärmeanforde- rungstemperatur einstellen; auf dem Display wird angezeigt: [1 ; Vorbelüftung [2 ; Zündung [3 ; Heizungsbetrieb - D en Heizkörperthermostat auf eine niedrigere Temperatur zurückstellen (keine Wärmeanforderung); auf dem Display wird angezeigt: [5 ; Wartezeit; 3 bis 10 Min. (nur wenn die Vorlauftempe- ratur schon erreicht ist und die Wärmeanforderung bleibt) [1 ; Vorbelüftung [7 ; Pumpennachlaufzeit nachdem Zentralheizungs- oder Warmwasserbedarf erfüllt ist [0 ; Bereitschaftsmodus • Wenn sich der Kessel im Eco-Modus befindet (siehe Abs. 2.9.8), ist die Warmwasserfunktion deaktiviert, nachdem der Heizungsbedarf gedeckt wurde. Auf dem Display wird angezeigt: [1 Vorbelüftung;...
-
Seite 30: Aktuelle Ist-Werte Auslesen
Remeha Avanta Plus 2.9.6 Aktuelle Ist-Werte auslesen Aktuelle Ist-Werte können im Benutzermenü ausgelesen werden: - t1 = Vorlauftemperatur [°C] - t2 = Rücklauftemperatur [°C] - t3 = Speichertemperatur [°C] - t4 = Außentemperatur [°C] - fl = Ionisationsstrom [uA] - ñf = Drehzahl Gebläse [U/min] Hierzu gehen Sie wie folgt vor: • D ie [+]-Taste drücken, bis t1 angezeigt wird und z. B. 68 (68 °C), die aktuelle Vorlauftemperatur. • D ie [+]-Taste erneut drücken, bis t2 angezeigt wird und z. B. 45 (45 °C), die aktuelle Rücklauftemperatur. • D ie [+]-Taste erneut drücken, bis t3 angezeigt wird und z. B., 50 (50 °C), die aktuelle Speichertemperatur. • D ie [+]-Taste erneut drücken, bis t4 angeigt wird und z. B., 18 (18 °C), die aktuelle Außentemperatur. • D ie [+] -Taste erneut drücken, bis fl angezeigt wird und z. B. ^0 (6uA), der aktuelle Ionisationsstromwert. • D ie [+]-Taste erneut drücken, bis ñf angezeigt wird und z. B. 30 (3000 U/min), die aktuelle Gebläsedrehzahl. -
Seite 31: Ändern Der Parameter Auf Der Serviceebene (Mit Zugangscode)
2.9.8 Ändern der Parameter auf der Serviceebene (mit Zugangscode) Um unverwünschte Einstellungen zu verhindern, lassen sich einige Parametereinstellungen nur nach Eingabe des speziel- len Zugangscodes 12 ändern. Dieser Code darf nur von qualifiziertem Fachpersonal verwendet werden. Die folgende Tabelle zeigt die Einstellungen, die vom Benutzer bzw. vom Fachpersonal geändert werden können: Werkseinstellung Code auf dem Dis- Beschreibung Einstellbereich und eventuelle Erläuterung play Vorlauf 20 bis 85 °C 75 °C set 40 bis 65 °C 55 °C 0 = ZH und Warmwasser 1 = ZH und Warmwasser Regelung 2 = ZH und Warmwasser 3 = ZH und Warmwasser 0 = Komfortmodus Eco- oder Komfortmodus... - Seite 32 Remeha Avanta Plus 0 = auf 1 = ein 2 = a utomatisch (nach dem Einschalten des Legionellenschutz Kessels wird er im Warmwassermodus einmal pro Woche bei 65 °C betrieben) Warmwasser-Einschalttem- 2 bis 15 °C peratur Heizkurven-Einstellwert 0 bis 60 °C Vorlauftemperatur Heizkurven-Einstellwert 0 bis 30 °C Außentemperatur (min) Heizkurven-Einstellwert -40 bis 0 °C -15** Außentemperatur (max) 0 = Combi Gerätetyp 1 = System 0 bis 20 °C Warmwasser-Regelstopp Auf dem Typenschild d f ist X angegeben. Das Ändern des Parameters auf X setzt die Werkseinstellung zurück, siehe Abs. 2.9.10 Auf dem Typenschild d U ist Y angegeben. Auf Werkseinstellung zurück- wird wei- Das Ändern des Parameters auf Y setzt die setzen ter unten Werkseinstellung zurück, siehe Abs. 2.9.10...
- Seite 33 Änderungen der Werkseinstellungen können zu Fehlfunktionen des Kessels führen. Die Parameter können vom aktuellen Betriebszustand aus wie folgt geändert werden: • D ie [enter]-Taste drücken und kurz die [reset]-Taste drüc- ken, bis Code c und 0 abwechselnd auf dem Display angezeigt werden. • D ie [+]-Taste gedrückt halten, bis Zugangscode 12 ange- zeigt wird. • D ie [enter]-Taste gedrückt halten, bis p1 angezeigt wird (Code p [ und [ 1 werden abwechselnd auf dem Display angezeigt). • Der Parameter kann jetzt wie folgt geändert werden: • D ie [enter]-Taste drücken. Der eingestellte Wert der maxi- malen Vorlauftemperatur wird angezeigt, z. B. 75 (75 °C). • [ +]- bzw. [-]-Taste drücken, um diesen Wert zu ändern, z. B. 65 (65 °C).
-
Seite 34: Einstellung Der Maximalen Nennwärmeleistung (Hu) Ändern
20.0 15.0 10.0 1000 1500 2000 2500 3000 3500 4000 4500 Drehzahl [U./Min.] 111572LTDEW7H024a Bild 41 Gebläsedrehzahl/Kesselleistung AvantaPlus 24s 111572.LT.DE.W7H.024 Avanta Plus 28c Drehzahl-Leistung Verhältnis 35.0 30.0 25.0 20.0 15.0 10.0 1000 2000 3000 4000 5000 6000 Drehzahl [U./Min.] 111581LTDEW7H002a Bild 42 Gebläsedrehzahl/Kesselleistung AvantaPlus 28c... -
Seite 35: Wiederherstellung Der Werkseinstellungen
2.9.10 Wiederherstellung der Werkseinstellungen Die Werkseinstellungen können in der Serviceebene wie folgt zurückgesetzt werden: 1. N achdem der Parameter p31 angezeigt wurde, die [+]- Taste drücken; d f und xx werden abwechselnd ange- zeigt. 2. -Taste drücken, xx wird angezeigt. 3. A uf dem Typenschild des Kessels den Wert d f ablesen und [+]- bzw. [-]-Taste drücken, um diesen Wert auszu- wählen. 4. -Taste zum Bestätigen drücken, d U und yy wer- den abwechselnd angezeigt. 5. A uf dem Typenschild des Kessels den Wert d U ablesen und [+]- bzw. [-]-Taste drücken, um diesen Wert auszu- wählen. 6. -Taste zum Bestätigen drücken, der Kessel wird mit Werkseinstellungen neu gestartet. LT.AL.W7H.000.052 LTALW7H000052b Bild 43... -
Seite 36: Inspektion Und Wartung
Remeha Avanta Plus INSPEKTION UND WARTUNG Remeha AvantaPlus ist nahezu wartungsfrei, muss aber ein- mal jährlich kontrolliert werden. Wenn sich im Rahmen der Jahresinspektion zeigen sollte, dass die Abgaswerte außerhalb der in table 05 angegebenen Grenzwerte liegen, müssen Wartungsarbeiten gemäß Abs.3.2 durchgeführt werden. Des Weiteren müssen Wartungsarbeiten durchgeführt werden, falls der angezeigte Ionisationswert außerhalb eines Bereichs von 3 bis 9 µA liegt oder der Flammenkern nicht zufriedenstel- lend ist. Verwenden Sie ausschließlich Remeha-Originalersatzteile und -werkstoffe. Service- und Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal vorgenommen werden. 3 .1 Inspektionsarbeiten Die Jahresinspektion des Remeha AvantaPlus kann sich auf folgende Kontrollen beschränken: - Kontrolle des Wasserdrucks, siehe Abs. 3.1.1 - K ontrolle der Abgasabführung und Luftzuführung auf Dicht- heit, siehe Abs. 3.1.2 - K ontrolle und ggf. Reinigung des Kondensatsiphons, siehe > 1 bar Abs. -
Seite 37: Kontrolle Der Abgasabführung Auf Dichtheit
3.1.2 Kontrolle der Abgasabführung auf Dichtheit • A nschlüsse und Leitungen der Abgasabführung auf Dichtheit überprüfen (durch Sichtprüfung). • B ei Konzentrischen Abgasleitungen kann die Dichtheit mit- tels O - Prüfung im Zuluftspalt geprüft werden (O ca. 21%). Bild 46 Kontrolle der Abgasabführung 111572.LT.DE.W7H.027 111572LTDEW7H027a 3.1.3 Kontrolle des Kondensatsiphons • D en Kondensatsiphon prüfen. Wenn notwendig Schmutz ent- fernen und bis zur Markierung mit sauberem Wasser füllen. LTALW7H000233a Bild 47 Kontrolle des Siphons LT.AL.W7H.000.233 3.1.4 Kontrolle der Zündelektrode • Ionisations-/Zündelektrode prüfen auf:... -
Seite 38: Kontrolle Der Verbrennung
Remeha Avanta Plus 3.1.5 Kontrolle der Verbrennung • O -Wert und Abgastemperatur am Abgasmesspunkt messen. Dabei wie folgt vorgehen: - Kesseltemperatur auf ca. 70 °C aufheizen - Verschluss der Messöffnung entfernen - O -Wert messen und mit den Prüfwerten in table 05 vergleichen • Öffnung um die Mess-Sonde während der Messung gut abdichten und dafür sorgen, dass die Messsonde mittig im Abgaskanal mündet. Prüfwerte O bei Erdgas L/H/LL Drehzahl Gebläse (U/min) Kesseltyp Volllast h3 Teillast L3 ca. 4300 ca. 1300 ± 0,2 ± 0,3 Bild 49 Kontrolle der Verbrennung ca. 5500... -
Seite 39: Wartungsarbeiten
3 .2 Wartungsarbeiten Wartungsarbeiten wie folgt durchführen: Vor der Durchführung der folgenden Wartungsarbeiten sicherstellen, dass ein neuer Dichtungssatz und eine neue Zünd-/Ionisationselektrode verfügbar sind. Vor der Durchführung von Arbeiten am Kessel die Stromversorgung trennen. 1 . Öffnen des Kessels • D ie 230-V-Stromversorgung durch ziehen des Netzsteckers trennen. • Den Gashahn unterhalb des Gerätes schliessen • D ie Frontabdeckung abnehmen (die zwei Schrauben an der Unterseite der Frontabdeckung lösen, die Abdeckung an der Unterseite nach vorne ziehen und von den zwei Stiften an der Gehäuseoberseite abheben). Bild 50 Öffnen des Kessels 111572.LT.DE.W7H.030 111572LTDEW7H030a 2 . Wartung der Zünd-/Ionisationselektrode • D en Erdungsleiter von der Montageplatte der Elektrode lösen. -
Seite 40: Wartung Des Wärmetauschers
Remeha Avanta Plus 3 . Demontage der Frontplatte des Wärmetauschers • Die Montageplatte des Zündtrafos lösen und ausbauen. • Den elektrischen Anschluss vom Gasmagnetventil lösen. • D ie Überwurfmutter von der Gasleitung am Ausgang zum Gasmagnetventil lösen. • D ie vier Muttern an der Frontplatte des Wärmetauschers lösen. • F rontplatte mit Gebläse, Gasmagnetventil, Venturileitung und Brenner vorsichtig ca. 10 cm nach vorne ziehen. • D en elektrischen Anschluss an der Rückseite des Gebläses lösen, sobald dieser zugänglich ist. • Frontplatte vollständig abnehmen. Bild 52 Demontage der Frontplatte des LTALW7H000060b Wärmetauschers... -
Seite 41: Reinigen Des Plattenwärmetauschers (Warmwasser) Und Des Rückschlagventils Mit Filter
• Wartungskugelhähne schließen; • Wasser über die Entleerungshähne ablassen; • P lattenwärmetauscher entfernen durch Lösen zweier Innensechskanntschrauben (eventuell mittels speziellen Werkzeug = Zubehör); • P lattenwärmetauscher mit einem Kalklöser reinigen (z.B. mit Zitronensäure mit einem pH-Wert von ca. 3); LTALW7H000231a • D azu können speziellen Reinigungsanschlüsse von Remeha (Zubehör) benutzt werden. Gründlich mit klarem Wasser nachspülen; • R ückschlagklappe mit Filter aus dem rechten Hydroblock entfernen; • R ückschlagklappe mit Filter reinigen (z.B. mit Zitronensäure mit einem pH-Wert von ca. 3). Gründlich mit klarem Wasser nachspülen; • B auteile wieder montieren, Wartungshähne vorsichtig öff- nen, Anlage entlüften ggf. Wasser nachfüllen. 111572LTDEW7H031a Bild 55 Reinigen des Plattenwärmetauschers und des... - Seite 42 Remeha Avanta Plus 7 . Montage der demontierten Teile und Kontrolle der Ver- brennung • A lle demontierten Teile in umgekehrter Reihenfolge wieder zusammenbauen. Stecker des Gebläses nicht vergessen. Kontrollieren, ob die Dichtung zwischen der Frontplatte und dem Wärmetauscher richtig eingesetzt ist • Wärmezentrale wieder in Betrieb nehmen. • CO -Wert kontrollieren, siehe 2.9.3, Punkt e und f. • I onisationsstrom durch Ablesen des Displays kontrollieren, siehe Abs. 3.1.3 Check...
-
Seite 43: Betriebsstörungen
4 BETRIEBSSTÖRUNGEN 4 .1 Allgemeines Remeha AvantaPlus ist mit einer modernen Steuereinheit aus- gestattet. Kernstück der Steuerung ist der Comfort Master ® ein Mikroprozessor, der den Kessel steuert und schützt. Wenn im Betriebsablauf eine Störung erkannt wird, verriegelt das Gerät und auf dem Display wird ein Störungscode angezeigt. 4 .2 Störungscodes Remeha AvantaPlus zeigt Störungscodes wie folgt an: é 2 (auf dem Display werden abwechselnd é und eine Zahl, z. B. 2, angezeigt) Die Bedeutung der einzelnen Fehlercodes ist in der Störung- stabelle aufgeführt, siehe table 06. Bei Störungen wie folgt vorgehen: • Den angezeigten Fehlercode notieren. Der Störungscode ist wichtig für die richtige und schnelle Diagnose der Störungsart. • Die Reset-Taste 3 Sek. drücken. Sollte der Fehlercode erneut angezeigt werden, die Störung gemäß der Hinweise in der folgenden Tabelle beheben. Störcode Beschreibung Mögliche Ursache... - Seite 44 Remeha Avanta Plus Störcode Beschreibung Mögliche Ursache Kontrolle/Behebung • Zu wenig Wasser • Mindestwasserdruck am Manometer kontrollieren. • Funktionsweise der Pumpe kontrollieren; mit Schrauben- dreher Welle ggf. gangbar machen; falls diese gängig ist, • Kein Wasserumlauf die Pumpe jedoch noch nicht reagiert, Spannungsversor- gung der Pumpe kontrollieren; sollte diese in Ordnung sein, so ist die Pumpe defekt. Rücklauftemperatur • Luft in der Anlage. • Anlage und Kessel entlüften. ist höher als die Vor- é2 • Sensoren nicht richtig ange- • Verkabelung der Temperatursensoren mit der Steuerein- lauftemperatur. schlossen heit überprüfen. • Funktion der Sensoren kontrollieren; Sensoren heraus- nehmen, mit Multimeter den Widerstand bei Raumtem- • Abweichung von Vorlauf- peratur (20 - 25 °C) messen; der Sensor ist in Ordnung, oder Rücklaufsensor wenn Widerstand zwischen 12 - 15 kΩ liegt, siehe Wider- standsgrafik.
- Seite 45 • Kein Durchlauf Pumpe jedoch noch nicht reagiert, Spannungsversorgung der Pumpe kontrollieren; sollte diese in Ordnung sein, so ist die Pumpe defekt. • Zu viel Luft in der Anlage. • Anlage und Kessel entluften. • Einstellungen auf • Mit der Recom- Software prüfen und wieder-herstellen; Parametergrenzen é43 Steuereinheit sollte das nicht gelingen, Steuereinheit austauschen. Parameter-Prüfsum- • Einstellungen auf • Mit der Recom- Software prüfen und wieder-herstellen; é44 Steuereinheit sollte das nicht gelingen, Steuereinheit austauschen. • Einstellungen auf • Mit der Recom- Software prüfen und wieder-herstellen; Standard-Parameter é45 Steuereinheit sollte das nicht gelingen, Steuereinheit austauschen. * Wahrscheinlichste Ursache Tabelle 06 Fehlercodes Falls ein nicht in dieser Tabelle aufgeführter Fehlercode angezeigt wird, wenden Sie sich an Remeha.
-
Seite 46: Regelstopp Oder Abschaltung
Remeha Avanta Plus 4 .3 Regelstopp oder Abschaltung Auf dem Display kann der Code 5 , 8 oder 9 erscheinen. • Code 5 deutet auf eine Wartezeit von 3 bis 10 Minuten, die dann erscheint, sobald die eingestellte Vorlauftempe- ratur () bereits erreicht ist und die Wärmeanforderung bestehen bleibt) Der Code 8 ist eine Regelabschaltung, die dann erscheint, sobald die gemessene Vorlauftemperatur () höher ist, als die eingestellte Vorlauftemperatur. Der Avan- taPlus nimmt den Betrieb nach einer Wartezeit und unter- schreiten der eingestellten Vorlauftemperatur selbständig wieder auf. • Code 9 deutet auf eine Blockierung des Gerätes. Dieser erscheint, sobald die maximale Anstiegsgeschwindigkeit überschritten wird, oder das ∆T zwischen Vor- und Rück- lauftemperatur ≥ 45 K beträgt. Nach 10 Minuten erfolgt ein erneuter Startversuch. Alle 10 Minuten erfolgen Startversuche, bis die Ursache behoben wird. Code 9 ist eine Blockierung und kann auch durch den blo- ckierenden Eingang (zwischen Klemmen 1 und 2 oder 5 und 6 auf X9) aktiviert werden;... -
Seite 47: Störungsspeicher
4 .4 Störungsspeicher Die Steuereinheit des AvantaPlus verfügt über einen Störungs- speicher. Indem können die letzten 16 Störungen gespeichert werden. Im Speicher wird neben der Störung (: xx) auch hinterlegt: • wie oft die Störung aufgetreten ist (xx); • Betriebszustand des AvantaPlus zum Zeitpunkt der Störung ( xx); • Vorlauftemperatur (xx) und Rücklauftemperatur (xx) zum Zeitpunkt der Störung. 4.4.1 Störungsspeicher auslesen 4.4.2 Auslesen des Störungsspeichers • Die [enter]-Taste gedrückt halten • Die [reset]-Taste drücken, bis die Codes c und 0 abwechselnd auf dem Display angezeigt werden • Den speziellen Zugangscode 88 mit den [+]- und [-]-Tas- ten eingeben • Die [enter]-Taste drücken; auf dem Display wird abwech- selnd ér und die Zahl des letzten Fehlers angezeigt (Beispiel 02) • Mit den [+]- und [-]-Tasten durch die Fehlerliste blättern • Die [enter]-Taste drücken, um Details zu einer Störung anzuzeigen. Auf dem Display werden die Fehlercodes wie folgt angezeigt: - Fehlercode é mit Fehlernummer, z. B. 12 - Statuscode 5t mit Statusnummer, z. B. 3 (Heizbe-... -
Seite 48: Ersatzteile
Remeha Avanta Plus ERSATZTEILE 5 .1 Allgemeines Für Reparatur- Inspektions- und Wartungsarbeiten, sind aus- schließlich Originalteile, oder von uns empfohlene Teile und Werkstoffe zu verwenden. -
Seite 49: Checklisten (Protokolle)
CHECKLISTEN (PROTOKOLLE) 6 .1 Checkliste für Inbetriebnahme (Inbetriebnahmeprotokoll) Inbetriebnahmearbeiten, siehe Abs. 2.9.3 Messwert oder Bestätigung 1. Heizungsanlage mit Wasser befüllen. Kontrolle des Wasserdruckes in der Heizungsanlage. 2. Siphon mit Wasser füllen. 3. Heizungsanlage entlüften. 4. Kontrolle der Funktion der Heizungspumpe. 5. Kontrolle der wasserseitigen Anschlüsse auf Dichtheit. 6. P rüfung der Kontrolle der angebotenen GassorteGasart. (Stimmt die angebotene Gassorte O E rdgas H/L/LL\Propan mit der Gassorte überein, für die der Kessel geeignet ist?) Wobbe-Index …….kWh/m 7. Kontrolle des Gasanschlussdruckes. 8. Kontrolle der Gaszählerkapazität. 9. Kontrolle der Anschlüsse und der Gasleitungen auf Dichtheit. 10. Gaszufuhrleitungen entlüften. 11. Kontrolle der elektrischen Anschlüsse. 12. Kontrolle von Luftzuführungs- und Abgasabführungsanschlüssen. 13. Kontrolle von Funktion und Betriebsverlauf des AvantaPlus. 14. Kontrolle der ordnungsgemäßen Verbrennung (O 15. M essgeräte entfernen und VerschlussMessanschlüsse wieder sorgfältig auf Abgasmesspunkt montiertverschließen. 16. Verkleidung des AvantaPlus wieder gut anbringenmontieren. 17. Gasart auf dem Typenschild des AvantaPlus verrmerken.ausfüllen 18. Raumthermostat und GTemperatureräteregelung auf gewünschten Wert einstellen. 19. Benutzer einweisen und erforderliche Dokumente übergeben. -
Seite 50: Checkliste Für Die Wartung (Wartungsprotokoll)
Remeha Avanta Plus 6 .3 Checkliste für die Wartung (Wartungsprotokoll) Bestätigung und Datum Wartungsarbeiten, siehe Abs. 3.2 1. Äußere Sichtprüfung des Gerätes. 2. Gerät auf wasserseitige Undichtigkeiten prüfen. 3. Rückstände im Wärmetauscher entfernen. 4. Brennkammer mit Wasser spülen. 5. Brenner mit Druckluft reinigen. 6. D ichtung der Frontplatte und Wärmeschutz erneuern. 7. Siphon reinigen und mit Wasser füllen. 8. Z ünd-Ionisationselektrode prüfen und ggf. erneuern. 9. Sichtkontrolle des Flammenbildes. 10. Gasfließ- und Ruhedruck kontrollieren. 11. A bgaswerte in Voll- und Teillast kontrollieren bzw. einstellen. 12. Gasführende Bauteile auf Dichtheit prüfen. 13. Abgasführung auf Dichtheit prüfen. 14. E ntlüfter und Sicherheitsventil auf korrekte Funktion prüfen. 15. W asserdruck und Funktion des Manometers und des Ausdehnungsgefäßes kontrollieren. -
Seite 51: Eu-Konformitätserklärung
EU-KONFORMITÄTSERKLÄRUNG Hersteller : Remeha B.V. Adresse : Kanaal Zuid 110 Ort, Land : Postbus 32, NL-7300 AA Apeldoorn, Niederlande - erklärt hiermit, dass das Produkt : Remeha AvantaPlus den folgenden EU-Richtlinien entspricht: EWG-Richtlinie: 90/396/EWG a ngewendete Normen: (pr)EN 297 , 483 , 625 , 677 (1994) (1999) (1995) (1998) 73/23/EWG (pr)EN 50165 , 60335-1 (1997) (1994) 92/42/EWG 89/336/EWG EN 50165 , 55014-1 , 55014-2 (1997) (2000) (1997) EN 61000-3-2 , 61000-3-3 (2000) (1995) 97/23/EG (Art. 3, Abs. 3) -
Seite 52: Vorschriften
Remeha Avanta Plus VORSCHRIFTEN 7 .1 EU-Richtlinien Der Kessel entspricht den in folgenden EU-Vorschriften angegebenen Richtlinien: - 90/396/EWG Gasgeräterichtlinie - 92/42/EWG Wirkungsgradrichtlinie - 73/23/EWG Niederspannungsrichtlinie - 89/336/EWG EMV-Richtlinie - 97/23/EG Druckgeräterichtlinie (Art. 3, Abs. 3) Klassifizierung der Abgasabführung gemäß EN 483. 7 .2 Nationale Richlinien Nach TRD 509 in der letztgültigen Ausgabe sind wir gehalten, die Ersteller von Heizungsanlagen auf die Be a chtung der fol- genden Vorschriften, Richtlinien, Normen und Regeln für die Errichtung, Ausrüstung und Einregu l ierung von Heißwasseran- lagen hinzuweisen. DIN EN 12828 Planung von Warmwasserheizungsanlagen DVGW-TRGI 86; A usgabe 1996 "Technische Regeln für Gas- installation" (Wirtschafts- und Verlagsgesell- schaft Gas und Wasser m.b.H., Bonn) BlmSchV;... -
Seite 53: Remeha Qualitätstest
Die Anforderungen an das Anlagenfüllwasser sind dem Abschnitt "Wasseraufbereitung in Heizungsanlagen" zu entnehmen. 7 .3 Remeha Qualitätstest Vor dem Verlassen des Werks werden alle Remeha Avant Plus Kessel optimal eingestellt und geprüft auf: - elektrische Sicherheit - CO2-Einstellung - Warmwasserfunktion - Wasserdichtheit - Gasdichtheit - Parameter der Steuereinheit 7 .4 Ergänzende Richtlinien Neben den in Abs. 7.1 aufgeführten Vorschriften und Richtlini- en müssen die ergänzenden Richtlinien in diesem Handbuch befolgt werden. Für alle in dieser Installations- und Wartungsanweisung aufgeführten Vorschriften und Richtlinien gilt, dass alle zum Zeitpunkt der Installation geltenden Ergänzungen oder neue Vorschriften und Richtlinien ebenfalls Anwendung finden. -
Seite 54: Technische Daten Und Funktionsprinzip
Remeha Avanta Plus TECHNISCHE DATEN UND FUNKTIONSPRINZIP 8 .1 Technische Daten Gerätetyp Remeha AvantaPlus Solo Combi Allgemeines modulierend oder einstufig Kesselregelung Nennwärmeleistung Pn (80/60°C) (Heizung) 21,6 21,6 Nennwärmeleistung Pn (50/30°C) (Heizung) 23,0 23,0 Nennwärmebelastungs (H ) On 5,8 - 22 5,8 - 22 Nennbelastung (H ) Qnw (Warmwasserbetrieb) 28,0 Leergewicht 29,0 30,5 Geräuschpegel in 1 m Abstand vom Kessel (bei Volllast) dB(A) < 44 Gas- und Abgasdaten Klassifizierung nach Abgasabführung... -
Seite 55: Kesselbauteile
Abgasmesspunkt Wärmetauscher Frontplattenwärmetauscher Luftansaugrohr Gaskombinationsblock Zweikanal-Zeitschaltuhr (optional) Bedienfeld 10. Manometer 11. Umlaufpumpe 12. Ausdehnungsgefäß 13. Zünd-/Ionisationselektrode 14. Abstandsrahmen (optional) Bild 59 Bauteile Remeha AvantaPlus Combi LT.AL.W7H.000.202 LTALW7H000202b 8 .3 Funktionsprinzip Gas- Luft- Gemisch Die Brennereinheit des AvantaPlus ist in einem dichtschließen- den Luftkasten positioniert, sodass ein raumluftunabhängiger Betrieb gewährleistet werden kann. Die Verbrennungsluft wird in der Venturieinheit mit Erdgas versetzt und durch das Geblä- se der Verbrennung im Zentrum des Edelstahlwärmetauschers zugeführt. Je nach Einstellung und Wärmebedarf wird die Wärmeleistung durch die Drehzahl des Gebläses festgelegt. -
Seite 56: Solo-Betrieb
Remeha Avanta Plus Kombibetrieb Remeha AvantaPlus 28c ist ein Wandbrennwertkessel mit integriertem Plattenwärmetauscher zur Warmwasserbereitung im Durchlaufprinzip. Warmwasser ist daher jederzeit sofort verfügbar. Wenn ein Warmwasserzapfhahn geöffnet wird, registriert ein Durchflusssensor am Kaltwassereinlass des Wärmetauschers eine Anforderung. Der Sensor aktiviert das motorbetriebene Dreiwegeventil und leitet so den Primärfluss über den Plattenwärmetauscher. Das Kaltwasser wird dort auf 35°C erwärmt, wodurch sofort Warmwasser zur Verfügung steht. Sobald kein Warmwasser mehr angefordert wird, schal- tet das Ventil automatisch wieder in den Warmwasserbetrieb. Das Dreiwegeventil wird vom Comfort Master elektrisch ® geregelt und verbraucht in den Endpositionen keine Energie. Der Plattenwärmetauscher ist durch zwei Filter vor Verschmut- zung geschützt. Der eine Filter befindet sich im Kaltwasseran- schluss, der andere in der Hauptleitung vor dem Ventil. Hin- weis: Der Filter in der Hauptleitung wird automatisch gereinigt, wenn der Kessel wieder in den Heizungsmodus schaltet. Solo-betrieb Remeha AvantaPlus 24s ist baugleich mit dem Remeha Avan- taPlus 28c, mit Ausnahme der Warmwasserkomponenten (Dreiwegeventil und Plattenwärmetauscher). 8.3.1 Regelung Die Leistung der AvantaPlus kann über die integrierte Open- Therm- Schnittstelle, mittels eines dazu geeigneten modulie- renden Reglers, wie dem rematic vollständig modulierend plus geregelt werden. 8.3.2 Steuerung (Comfort Master®-Steuerung) -
Seite 57: Wassermangelsicherung
8.3.4 Wassermangelsicherung Remeha AvantaPlus verfügt über eine Wassermangelsiche- rung auf Basis der Temperaturmesswerte. Da der Kessel herabmoduliert, sobald das Risiko eines unzureichenden Wasserumlaufs besteht, kann eine Abschaltung lange hinaus- gezögert werden. Die Comfort Master -Steuerung erkennt ® unabhängig von der Ursache einen unzureichenden Was- serumlauf (dt ] 45 K zwischen Vor- und Rücklauf oder eine Anstiegsgeschwindigkeit der Vorlauftemperatur > 1 °C/s) und schaltet den Kessel ab. Auf dem Display wird 10 Min. lang Code 9 angezeigt. Falls sich kein Wasser im Kessel befindet oder ein Pumpede- fekt vorliegt, schaltet das Gerät auf Störung (Code é7) und muss von Hand entriegelt werden. 8.3.5 Übertemperaturschutz Wenn die Vorlauftemperatur 110 °C überschreitet, schaltet der Übertemperaturschutz den Kessel auf Störung. Auf dem Dis- play wird (Code é1) angezeigt. Die Störung muss von Hand entriegelt werden. Wenn die Störung behoben wurde, kann der Kessel neu gestartet werden. Dazu die Reset-Taste auf dem Bedienfeld 3 Sek. lang gedrückt halten. -
Seite 58: Daten Zum Wirkungsgrad
Remeha Avanta Plus DATEN ZUM WIRKUNGSGRAD 9 .1 Jahresnutzungsgrad 110,5 % bezogen auf Hu bei einer Last von 30 % und einer Rücklauftemperatur von 30 °C. 9 .2 Wasserseitiger Wirkungsgrad 98 % bezogen auf Hu bei Volllast und einer durchschnittlichen Wassertemperatur von 70 °C (80/60 °C). 94,3 % bezogen auf Hu bei Volllast und einer durchschnittli- chen Wassertemperatur von 40 °C (50/30 °C). - Seite 60 De Dietrich - Remeha GmbH Rheiner Strasse 151 48282 EMSDETTEN © Urheberrecht Tel: +49 2572 23 - 5 Alle in dieser technischen Unterlage festgelegten Informationen sowie die von uns zur Fax: +49 2572 23 - 102 Verfügung gestellten Zeichnungen und technischen Beschreibungen bleiben unser Internet: www.dedietrich-remeha.de Eigentum und dürfen ohne unsere vorherige schriftliche Erlaubnis nicht vervielfältigt E-mail: info@dedietrich-remeha.de werden. Änderungen vorbehalten. 120228-170111...
