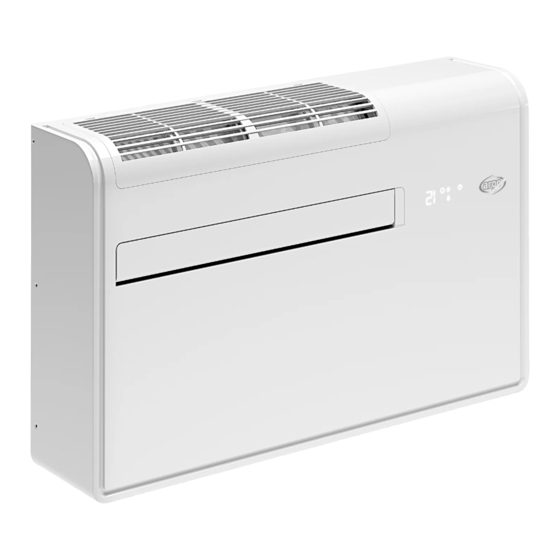

Argo APOLLO Installationsanleitungen

Klimagerät ohne ausseneinheit
Vorschau ausblenden Andere Handbücher für APOLLO:
Inhaltsverzeichnis

Werbung

Quicklinks

INSTALLATIONS-
DE
ANLEITUNGEN
APOLLO
Klimagerät ohne Ausseneinheit
V03/20

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Argo APOLLO

Inhaltszusammenfassung für Argo APOLLO

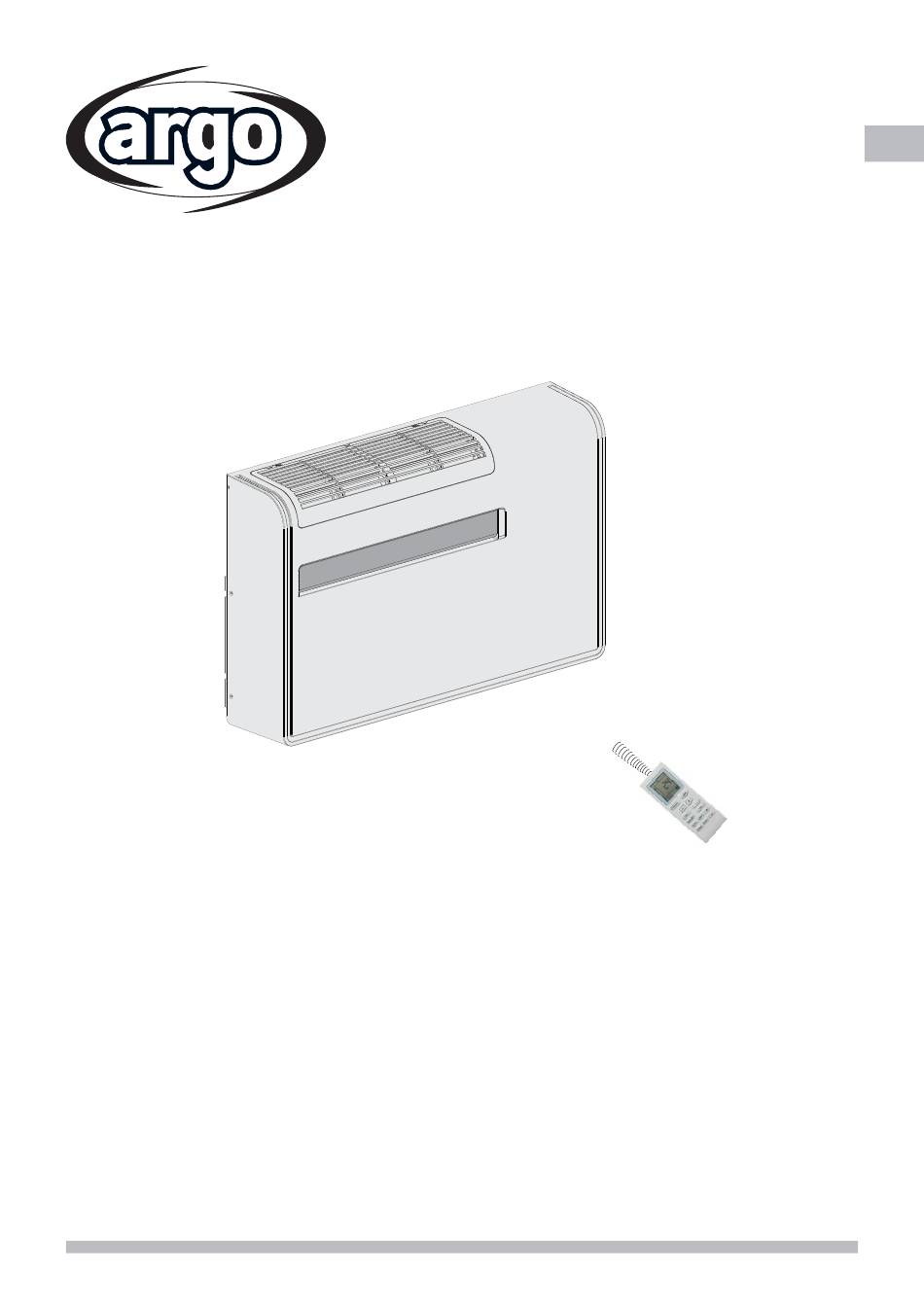

  • Seite 1 INSTALLATIONS- ANLEITUNGEN APOLLO Klimagerät ohne Ausseneinheit V03/20...

  • Seite 2: Bei Wartungsarbeiten Am Kühlkreislauf

    INHALTSVERZEICHNIS 1 - Allgemeines ......... . .3 2 - Präsentation .

  • Seite 3: Allgemeines

    Für eine sichere Installation und einen sorgenfreien Betrieb müssen Sie: • Diese Anleitung vor Arbeitsbeginn aufmerksam lesen. • Jeden Installations- oder Reparaturschritt entsprechend der Beschreibung ausführen. • Alle örtlichen, regionalen und landesweiten Vorschriften zum Umgang mit Elektrizität (und für die Sicherheit) befolgen. •...

  • Seite 4: Presentazione 2.1 - Beschreibung Der Teilen

    PRESENTAZIONE 2.1 - BESCHREIBUNG DER TEILEN 1. Fernbedienung mit infrarot-Signalen 2. Anzeigen und Empfänger 3. Luftzufuhr Klappe 4. Luftansauggrill (abnehmbar) 5. Luftfilter 6. Stromkabel mit Stecker 7. Zuluft Öffnung mit Ventilator 8. Abluft Öffnung 9. Kondenswasserablauf 10. Wartungsdeckel für Kondenswasserablauf 11.

  • Seite 5: Warnung Lichten

    2.2 - WARNUNG LICHTEN 1. Empfänger: empfängt die von der Fernbedienung ausgesandten Signale. 2. KÜHLUNG Licht: Dieses Licht leuchtet auf, wenn sich das Klimagerät im Kühlungsbetrieb befindet. 3. HEIZUNG Licht: Dieses Licht leuchtet auf, wenn sich das Klimagerät im Heizungsbetrieb befindet. 4.

  • Seite 6: Abmessungen Und Gewicht

    2.4 - ABMESSUNGEN UND GEWICHT Modelle Gewicht (kg) APOLLO Unit: mm 3 - INSTALLATION 3.1 - AUFSTELLUNGSORT WICHTIGE HINWEISE • Die Wand soll eine Außenwand sein. • Versichern Sie sich, daß die gewählte Wand das Gewicht VERMEIDEN SIE der Einheit tragen kann.

  • Seite 7: Installation Der Einheit

    Waage VORSICHT Nachdem Sie das Aufstellungsort gewählt haben, Bohrschablone indem Sie die vorstehende Punkte folgen, versichern Sie sich, daß kein Loch im Bereich mit elektrischen Kabeln und Rohrkabeln gebohrt wird. Prüfen Sie auch, daß keine Hindernisse den Aussenluftumlauf in der Plastikröhre in der Wand unterbrechen können.

  • Seite 8: Besondere Vorsichtsmassnahmen Bei Der Durchführung Von Luftlöchern In Der Wand

    VORSICHT BESONDERE VORSICHTSMASSNAHMEN BEI DER DURCHFÜHRUNG VON LUFTLÖCHERN IN DER WAND • Bohren Sie die Wand mit den entsprechenden Werkzeugen, um die Arbeit zu erleichtern und Beschädigungen zu vermeiden. • Die besten Werkzeuge zum Bohren großer Löcher in Wänden sind Spezialbohrer, sogenannte Kernbohrer mit sehr hohem Drehmoment und einstellbarer Drehzahl, abhängig vom Durchmesser des zu bohrenden Lochs.

  • Seite 9: Vorbereitung Für Kondenswasserablauf

    - Befestigen Sie die beiden äußeren Gitter wie folgt: • Bringen Sie das selbstklebende Isolierband (Abb. 7) auf die Flügel der Rohre an der Wand an. (Abb. 5) Isolier- • Setzen Sie die kleinere Öse der Feder auf die Plas- band tikkappe des Gitters (2 Kappe + 2 Federn für jedes Gitter).

  • Seite 10: Elektrischer Anschluss

    - Hängen Sie die Einheit an die Wandbefestigungswinkel, indem Sie gleichzeitig das Kondensatablaufrohr in die Wandöffnung einführen. Heben Sie die Einheit an den Seiten des Sockels an. Zur Erleichterung der Befestigung, kippen Sie sie leicht zu Ihnen. Um die elektrische Verbindung herzustellen und das Abflussrohr zu befestigen, platzieren Sie einen Keil zwischen der Einheit und der Wand.

  • Seite 11: Elektrische Anschlusspläne

    4 - ELEKTRISCHE ANSCHLUSSPLÄNE Kabelfarben Schwarz Braun Blau Grün Weiß Gelb...
  • Seite 12 Via Alfeno Varo, 35 - 25020 Alfianello - BS - Italy Tel. +39 0331 755111 - Fax +39 0331 755501 www.argoclima.com...
