Optionaler Einbau von Nachrüstplatinen
2.1 CA 2450 1 Sende-/1 Empfangskanal
Mit der Nachrüstplatine CA 2450 kann die Steuerzentrale MCW-D 100 um bis zu 3 zusätzliche Sende-/Empfangskanäle erweitert
werden. Standardmäßig sind 5 Sende-/Empfangskanäle bestückt. Diese entsprechen 1 Daten-Kommunikationskanal, 4 Sprechkanäle (3
Delegierten- und 1 Präsidentensprechstelle können gleichzeitig eingeschaltet werden) und 5 Hörkanäle (Originalton für Sprechstellen-

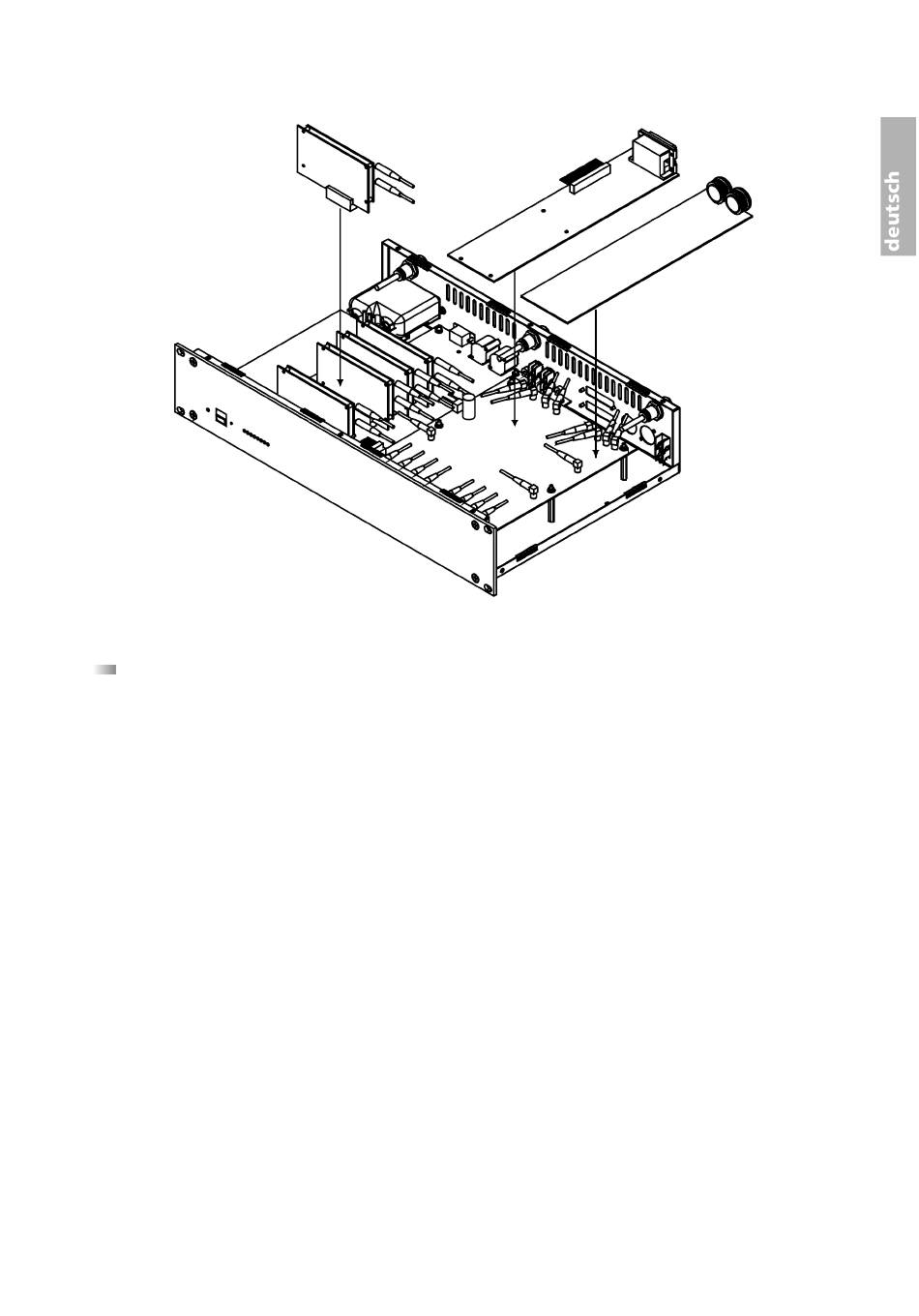

lautsprecher und für 4 Fremdsprachenkanäle bei Dolmetscheranwendung). Siehe auch Zeichnung 2.
Im voll bestückten Zustand stellt die Steuerzentrale neben dem Datenkommunikationskanal 7 Sprechkanäle (6 Delegierte und
1 Präsident) und 8 Hörkanäle zur Verfügung. Sollen die Hörkanäle für den Dolmetscherbetrieb genutzt werden, ist die Nachrüst-
platine CA 2451 notwendig (siehe Kapitel 2.2)!
Wichtig: Bevor Sie den Einbau vornehmen, müssen Sie natürlich die MCW-D 100 Steuerzentrale vom Stromnetz trennen, d.h. den
Netzstecker aus der Steckdose ziehen. Nehmen Sie den Einbau wie folgt vor:
1. Lösen Sie die Schrauben oben (1) und an den Seiten (2) der MCW-D 100 und nehmen Sie die Abdeckung herunter.
2. Lösen Sie die Schrauben des Sicherungsbügels (3) und stecken Sie die Platine auf einen freien Slot (4).
3. Stecken Sie das Kabel der Platine auf den entsprechenden Antennenanschluß auf. Achten Sie darauf, daß Sie die Anschlüsse nicht
vertauschen. Siehe hierzu Zeichnung 2. Anschlüsse von z B. TX/RX 6 an TX 6 und RX 6, von TX/RX 7 an TX 7 und RX 7 usw. ansch-
ließen.
4. Setzen Sie die Abdeckung wieder auf die MCW-D 100 auf und ziehen Sie die Schrauben fest. Achten Sie darauf, daß das gelb-
grüne Schutzleiterkabel sich nicht vom Deckel ablöst.
CA 2450
CA 2451
CA 2452
