Installation de cartes optionnelles
2.1 Comment installer l'option CA 2450 1 canal d'émission - 1 canal de réception
En utilisant des cartes CA 2450, vous pouvez augmenter le nombre de canal de transmission/réception de l'unité de Control
MCW-D 100. Jusqu'à 3 cartes CA 2450 supplémentaire peuvent être intégrées dans l'unité de control MCW-D 100. En standard, il y a
5 cartes de transmission/réception installées. Il y en a 1 pour le canal de communication des données, 4 pour les canaux de transmis-
sion de la voie (3 délégués et 1 président peuvent dialoguer simultanément) et 5 canaux de transmission pour les voies de retour (Le
son original pour les haut-parleurs des postes et 4 langues étrangères lors des applications avec traduction). Voir la figure 2. Avec les
cartes supplémentaires jusqu'à 7 canaux de transmission de voie (6 délégués et 1 président peuvent dialoguer simultanément) et 8
canaux de transmission pour les voies de retour sont disponibles. Si les canaux de retour doivent être utilisé pour les applications de
traduction simultanée, la carte CA 2451 doit être installée (voir le chapitre 2.2).
Important: Avant d'installer une carte CA 2450, vous devez déconnecter la MCW-D 100 du secteur.
La carte doit être installé comme décrit ci-dessous:
1. Dévisser les vis (1) sur le dessus et sur les côtés (2) de la centrale MCW-D 100 et enlever le couvercle.
2. Dévisser les vis (3) de la plaque de verrouillage et placer la carte dans un emplacement libre (4).
3. Raccorder le câble de la carte dans la connexion d'antenne correspondante. Assurez vous que vous n'avez pas inter changé les

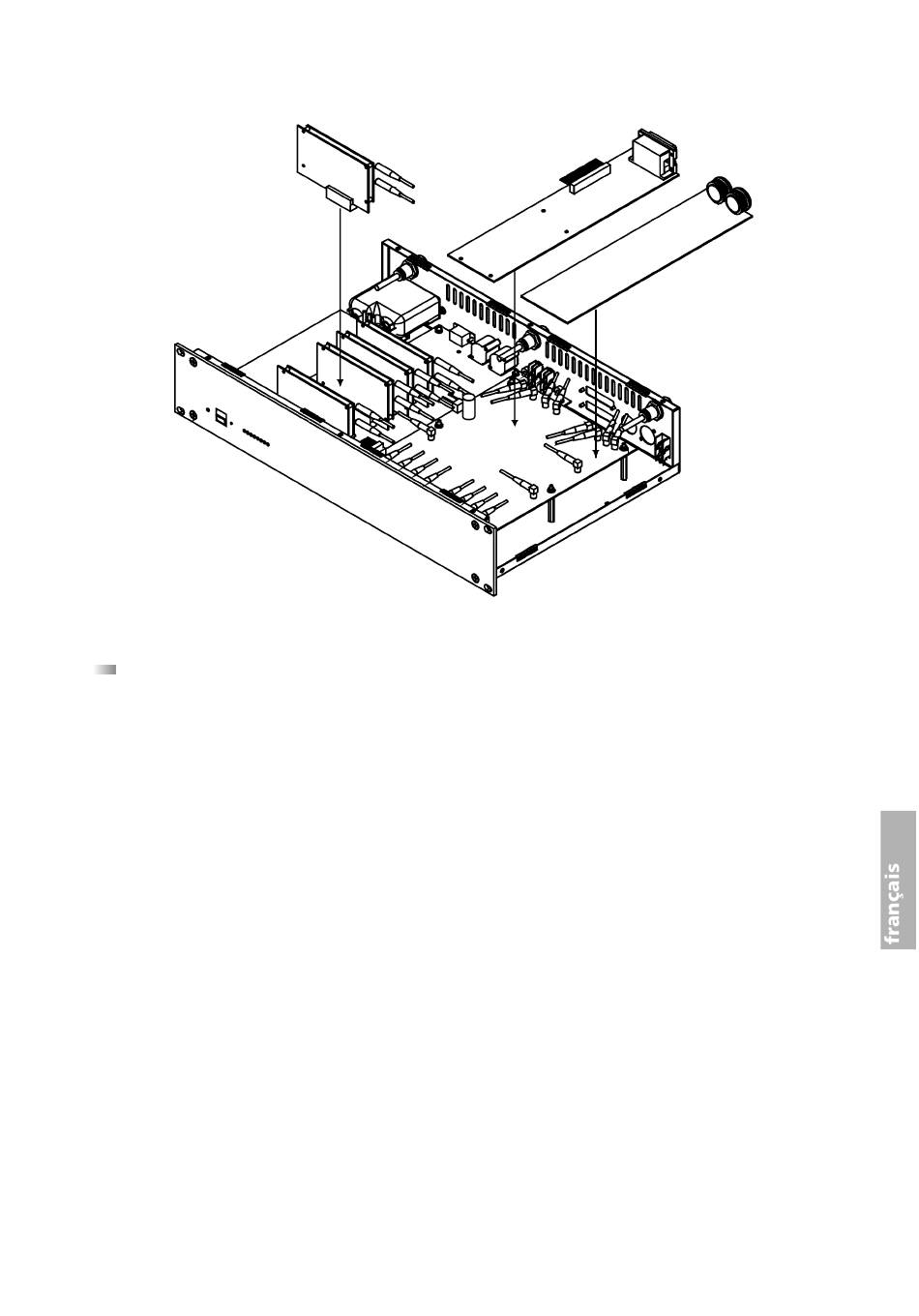

connexions. Voir aussi le dessin n° 2. La connexion par exemple du canal TX/RX 6 est effectuée vers TX 6 et RX 6, du canal TX/RX
7 vers TX 7 et RX 7 etc.
4. Replacer le couvercle sur le MCW-D et bloquer les vis. Assurer vous que le câble jaune / vert de mise à la terre n'est pas débran-
ché du couvercle.
CA 2450
CA 2451
CA 2452
