Sortie principale symétrique. . . . . . . . . . . . . . . . . . . . XLR, +6dBu
Sortie principale asymétrique. . . . . . . . . . . . . . . . . . . RCA niveau ajustable (1,55V – 300mV)
Entrée symétrique . . . . . . . . . . . . . . . . . . . . . . . . . . . XLR , +6dBu
Entrée asymétrique . . . . . . . . . . . . . . . . . . . . . . . . . . RCA, niveau ajustable (min. 500mV)
Limiteur intégré pour éviter la saturation du signal d'entrée
Nombre de canaux . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 7 canaux utilisables par les postes
Extensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CA 2450, carte 1 canal Emission / Réception
Alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110 – 240 Vca 50/60 Hz
Fusible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,15 A Lent
Puissance Consommée . . . . . . . . . . . . . . . . . . . . . . . . 23 W
Température de fonctionnement . . . . . . . . . . . . . . . . +10°C – 50°C (à 90% humidité)
Affichage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 LEDs, 1 par canal verte/rouge et LED d'alimentation
Profondeur de la baie . . . . . . . . . . . . . . . . . . . . . . . . Au moins 380 mm pour une bonne installation
Dimensions ( L X H X P) . . . . . . . . . . . . . . . . . . . . . . . 19" 2U (440 x 88 x 310 mm)
MCW-D 10 / LE-D 10 Chargeur
Courant de charge maximum. . . . . . . . . . . . . . . . . . . 1 A
Alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110 –240 Vca 50/60 Hz
Principe de charge . . . . . . . . . . . . . . . . . . . . . . . . . . . Courbe de charge contrôlée par logiciel, charge par impulsions
Accumulateur rechargeable . . . . . . . . . . . . . . . . . . . . NiMH, 12 cellules.
Arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Reconnaissance Delta-Crête
Fusible secteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6,3 A temporisé
Puissance Consommée . . . . . . . . . . . . . . . . . . . . . . . . 275 W (consommation de courant nominal de 1,2 A)
Température de fonctionnement . . . . . . . . . . . . . . . . 40° C pendant la charge (<90% humidité)
Température de stockage. . . . . . . . . . . . . . . . . . . . . . -20° C – 55°C
Ventilateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Allumage automatique
Nombre de poste . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 postes
Temps de charge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . env. 2h quand la batterie est vide (1600mAh)
Temps minimal de charge en mode Formation . . . . . 30 mn
Indication par LED de l'état de charge:
a) ___ ___ ___ __ LED clignotante doucement: . . Accumulateur en charge
b) _________________ LED illuminée constamment: . . Accumulateur complètement chargé
c) - - - - - - - - - - - - - - LED clignotante rapidement: . . Erreur
d) LED éteinte: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pas de poste dans le compartiment de charge correspondant
e) . . . . . . . . LED clignotante brièvement: . . Mode Formation
f) . - . - . - . - . - . - . - . clignotante brièvement et
longtemps :. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Charge en mode Formation
Dimensions ( L X H X P) . . . . . . . . . . . . . . . . . . . . . . . 657 X 370 X 451 mm
Carte CA 2451 Entrées / Sorties individuelles
8 entrées. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Connecteur Sub-D 25 points Femelle (Brochage type TASCAM)
Réponse en fréquence . . . . . . . . . . . . . . . . . . . . . . . . 60 Hz – 10 kHz (-3dB)
8 sorties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Connecteur Sub-D 25 points Femelle (Brochage type TASCAM)
Réponse en fréquence . . . . . . . . . . . . . . . . . . . . . . . . 60 Hz – 10 kHz (-3dB)
Niveau de sortie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . + 6 dB pour le niveau max.
Niveau d'entrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . + 6 dB pour le niveau max. sans limiteur

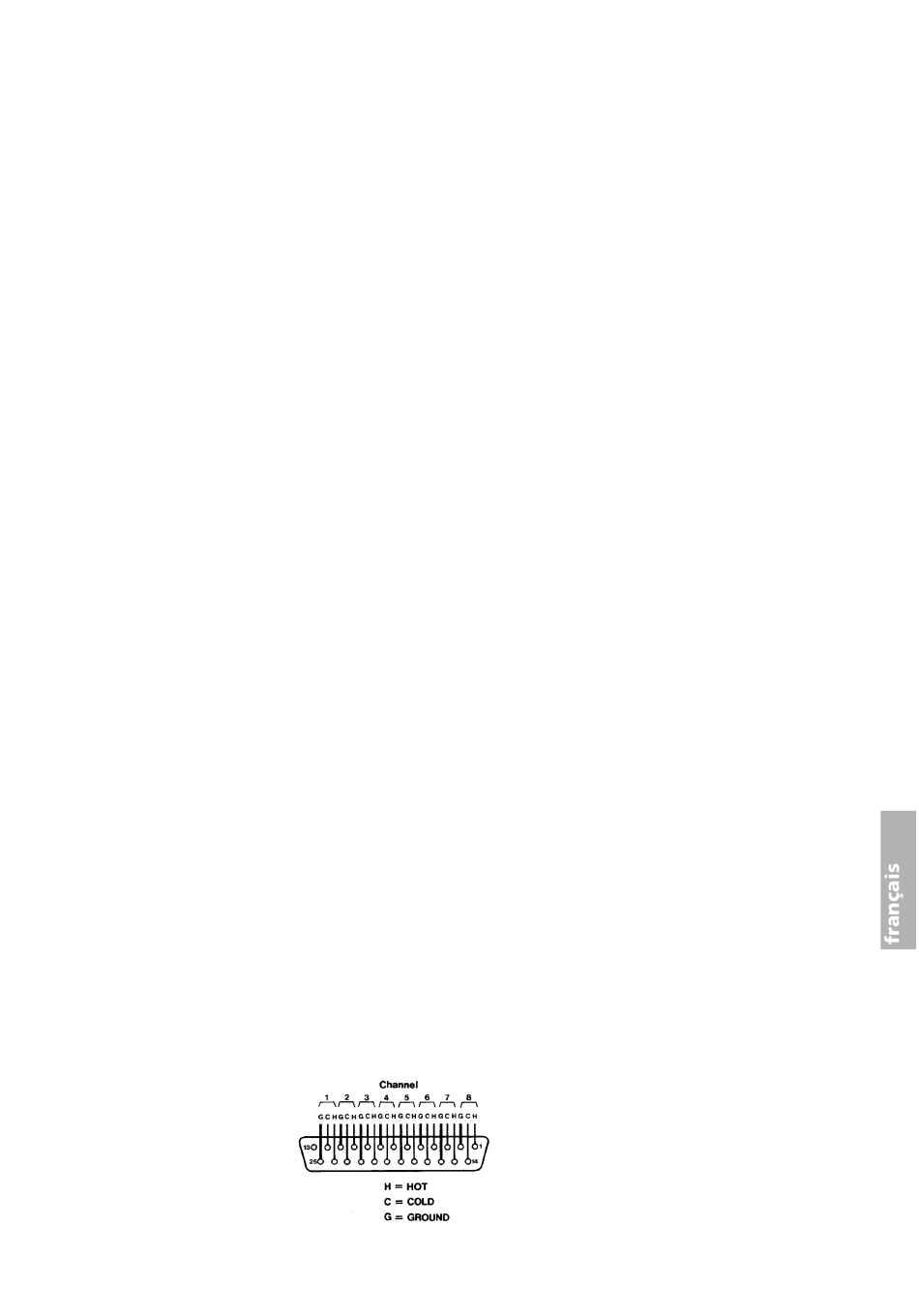

Brochage:
CA 2451, Entrée / Sortie symétrique (chacune au niveau
nominale de +6dBu) sur connecteur Sub-D 25 F ( standard TASCAM)
Variables, re-charge après 72 h.
