3.
Postes Délégué MCW-D 1011/1021/1041 et postes Président MCW-D 1013/1023/1043
3.1 Eléments de contrôle

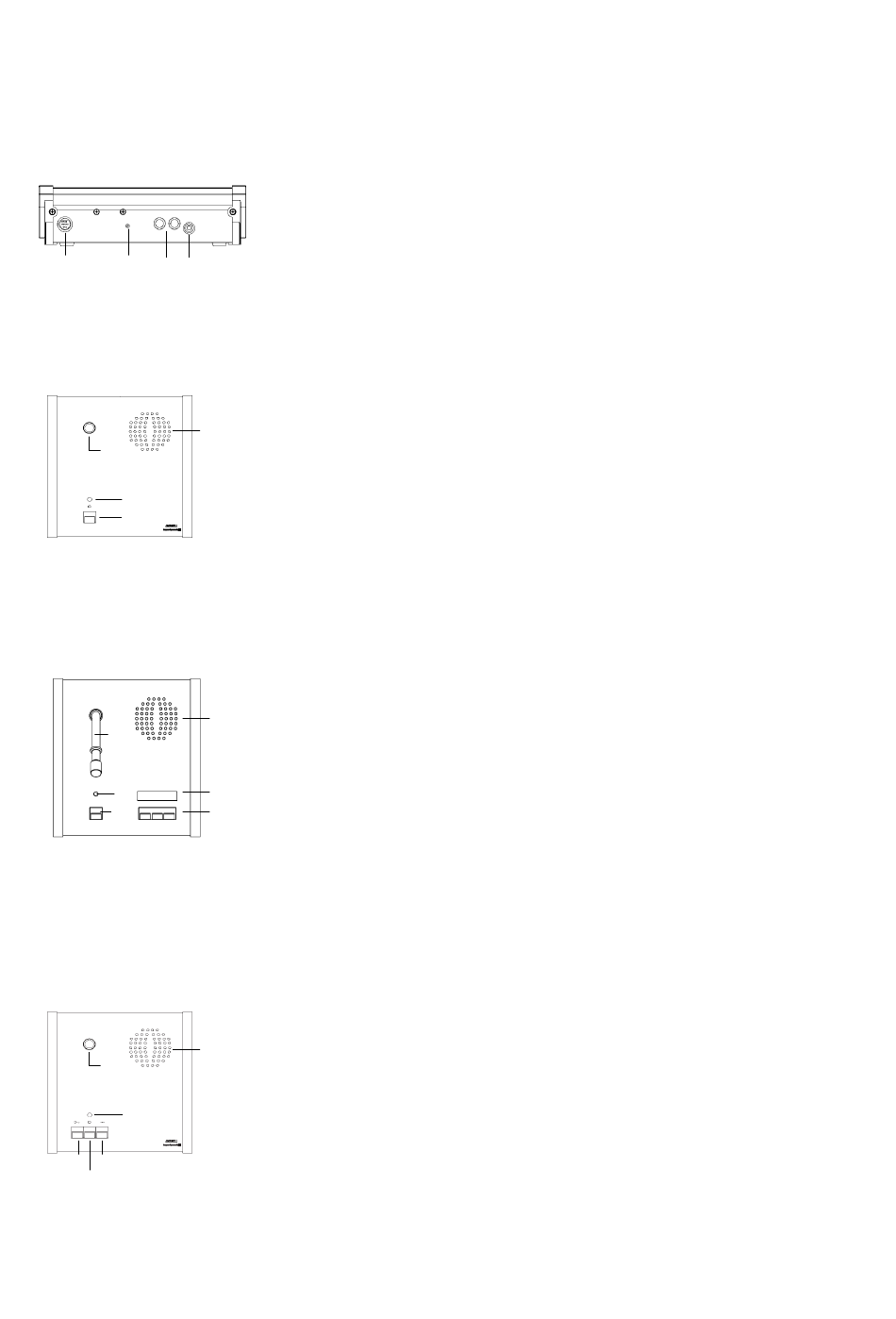

Vue arrière d'un poste Délégué MCW-D 1021/1011/1041 et Président MCW-D 1023/1013/1043
(1)
(2)
(3)
Vue de dessus d'un poste déléguée
MCW-D 1011/1021
(5)
(7)
(8)
Vue de dessus d'un poste déléguée
MCW-D 1041
(5)
(7)
(8)
Vue de dessus d'un poste président
MCW-D 1013/1023
(5)
(7)
(9)
(10)
(8)
46
(4)
(6)
(6)
(11)
(12)
(6)
(1)
Connecteur multifonctions ( Raccordement de l'outil de
programmation, d'un chargeur externe ou d'une alimentation cc)
(2)
LED de fonctionnement
(3)
Bornes de chargement pour MCW-D 10, LE-D 10
(4)
Mini Jack stéréo (3,5 mm) pour le raccordement d'enregistreur ou
d'écouteur (DT 301)
(5)
Col-de-cygne avec anneau lumineux
(6)
Haut-parleur (MCW-D 1021 seulement)
(7)
LED d'état (Verte / Rouge)
(8)
Bouton Microphone
(5)
Col-de-cygne avec anneau lumineux
(6)
Haut-parleur
(7)
LED d'état (Verte / Rouge)
(8)
Bouton Microphone
(11)
Affichage LCD
(12)
Bouton de sélection (voir chapitre 3.2.5)
(5)
Col-de-cygne avec anneau lumineux
(6)
Haut-parleur (MCW-D 1023 seulement)
(7)
LED d'état (Verte / Rouge)
(8)
Bouton Microphone
(9)
Bouton Clear, pour couper les postes délégués
(10)
Bouton de fonction (Différentes fonctions)
