NOTICE D'UTILISATION MCW DIGITAL
Merci d'avoir choisi, le système de conférence sans fil MCW 100 et de consacrer un peu de temps à lire ce manuel avant de
mettre le système en service.
1.
Centrale de contrôle MCW-D 100

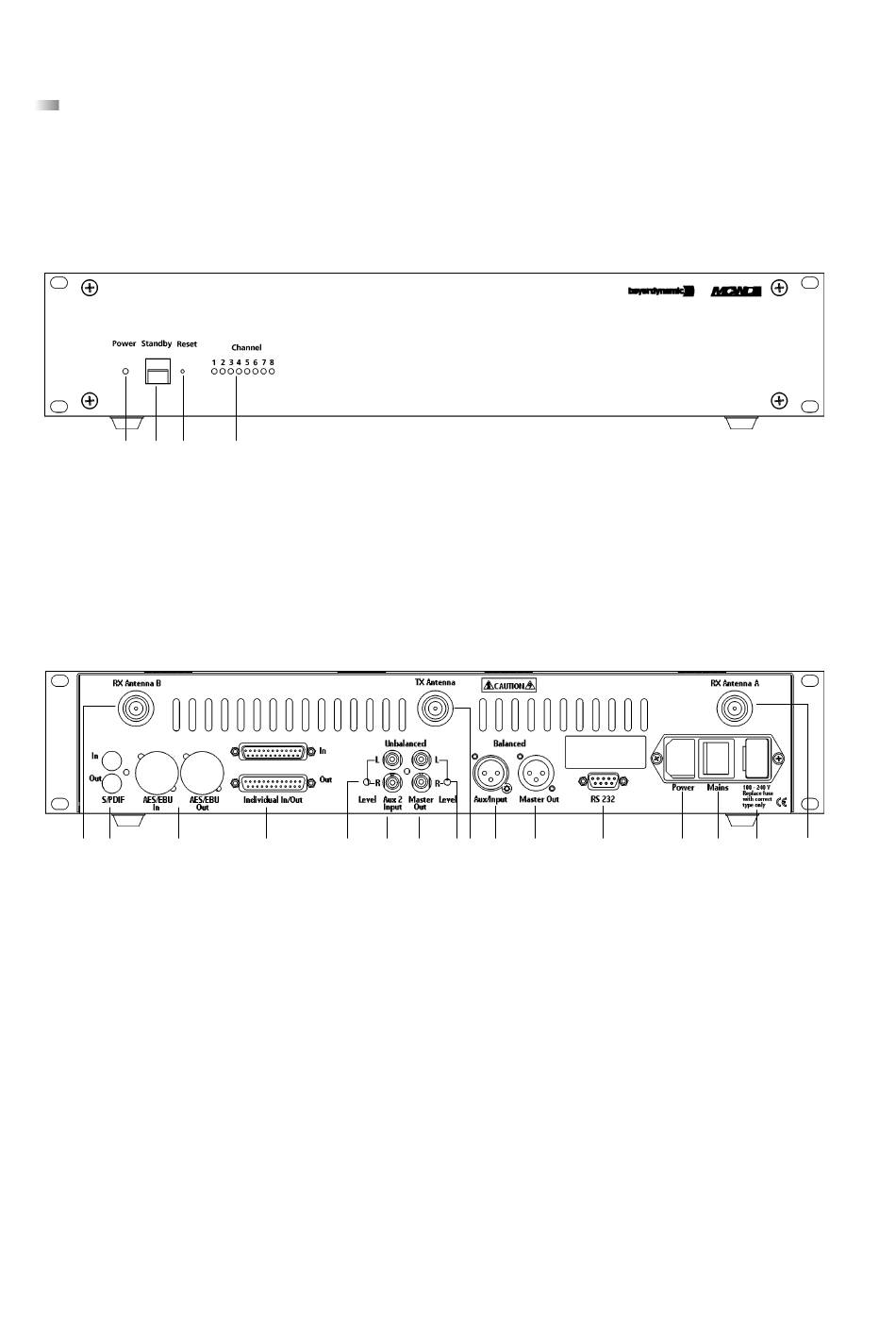

1.1 Eléments de contrôle
Vue frontale
(1)
(2)
(1)
LED Power : Lorsque la LED est allumée en vert, l'appareil est sous-tension.
(2)
Bouton Standby : Lorsque ce bouton est appuyé pour plus de 3 secondes, tous les postes sont éteints.
(3)
Reset : Ce bouton permet d'effectuer une remise à zéro de l'appareil. Utiliser la pointe d'un
crayon.
(4)
LEDs indiquant le statu des canaux de réception. Quand une LED est allumée en vert : le canal
est libre. Quand une LED est allumée en rouge : le canal est occupé.
Réglage standard: Le canal 1 est utilisé pour la transmission des données. Canaux 2 à 7 pour les délégués. Canal 8 pour le
président.
Vue arrière
(5)
(18)
(18)
(5)
Connecteurs pour les antennes de réception.
(6)
Fusible.
(7)
Prise secteur.
(8)
Interrupteur Arrêt / Marche.
(9)
Port RS-232 pour le raccordement à un PC ou à un media contrôleur.
(10)
Connecteur XLR 3 points mâle, sortie audio principale, symétrique, pour le raccordement vers une console ou un système de
sonorisation externe.
(11)
Connecteur XLR 3 points femelle, entrée Aux 1, pour le raccordement d'une source audio externe, ou comme retour d'insertion.
(12)
Connecteur pour l'antenne d'émission.
(13)
Réglage du niveau de sortie principale sur prises RCA.
(14)
Connecteurs RCA asymétriques, pour le raccordement vers une console ou un système de sonorisation externe ou un enregist-
reur ( L + R ).
(15)
Connecteurs RCA asymétriques, entrée Aux 2, pour le raccordement d'une source audio externe tel q'un lecteur de CD (L + R ).
(16)
Réglage du niveau pour l'entrée AUX 2 RCA.
En option, il y a des cartes disponibles:
(17)
CA 2450 - Entrées / Sorties analogiques individuelles ( 2 x 25 Sub D) pour par exemple, les applications de traduction simultanée
et pour la transmission et la réception de signaux individuels.
(18)
CA 2452 - Entrées / Sorties numériques, AES/EBU (XLR) et S/PDIF (RCA).
40
(3)
(4)
(17)
(16)
(15)
(14)
(13)
(12)
(11)
(10)
(9)
(8)
(7)
(6)
(5)
