9.6.2
ZUSAMMENBAU DER SÄWELLE
In das Gerät wird eine Säwelle eingebaut, welche alle Abgänge gleichzeitig versorgt. Im Lieferumfang sind
folgende Säwellenkomponenten beinhaltet:

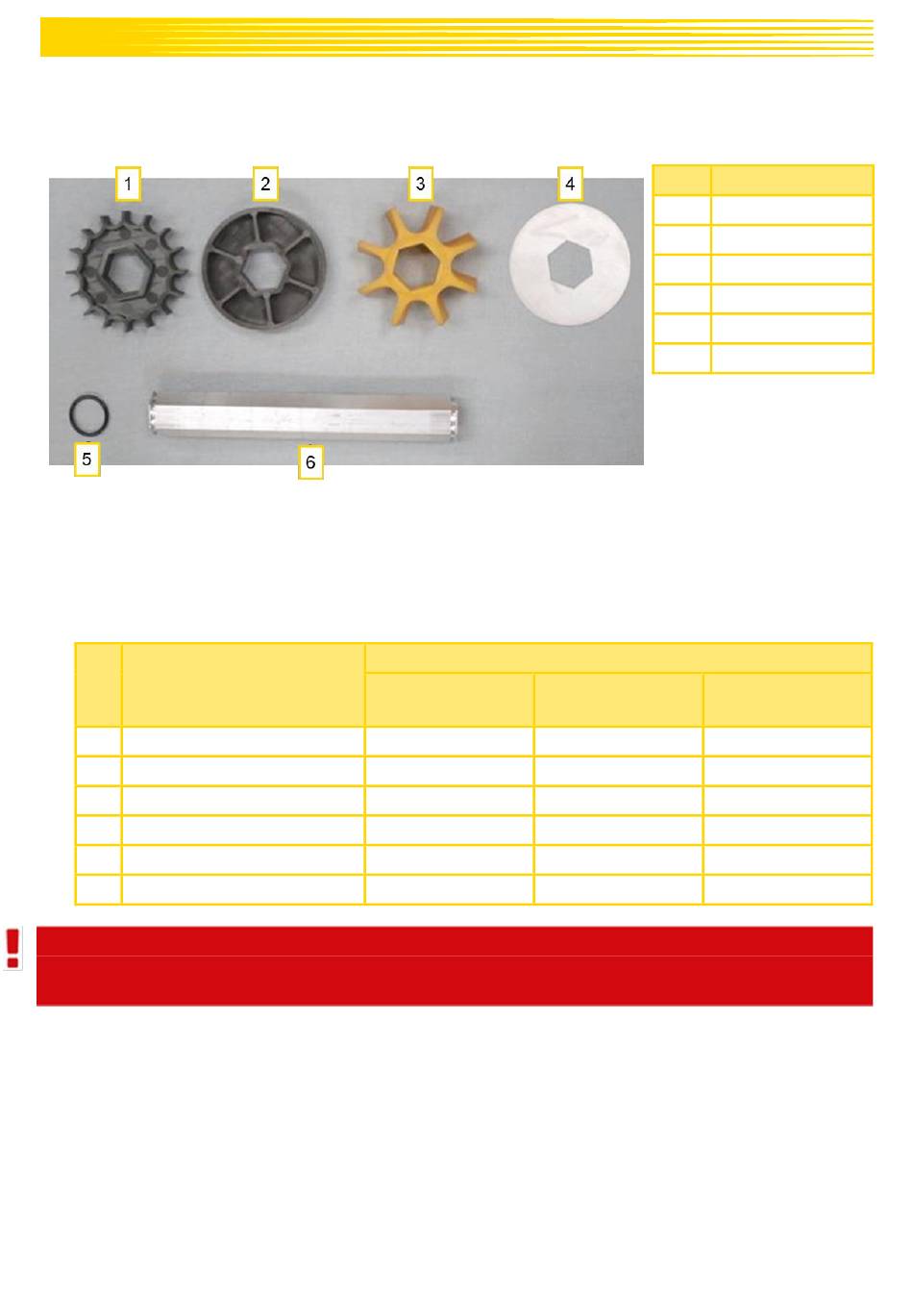

Abbildung 17
Die Einzelkomponenten werden wie folgt in 3 unterschiedliche Säwellen zusammengebaut:
1.
Auf die Sechskantwelle wird der erste O-Ring in die dafür vorgesehene Kerbe gesetzt.
2.
Die Säräder und Distanzscheiben werden aufgesteckt. In der folgenden Tabelle sind die
Komponenten aller Säwellen aufgelistet. Nachstehend wird der richtige Zusammenbau der Säwellen
mit den aufgelisteten Komponenten dargestellt.
Nr.
Bezeichnung
1
Särad f
2
Särad blind fb
3
Särad Flex 20
4
Distanzscheiben
5
O-Ring
6
Sechskantwelle
ACHTUNG!
Bei jeder Säwellenkombination müssen jeweils 5 Distanzscheiben verbaut werden. Diese müssen
zwischen den offenen Seiten der Säräder platziert werden.
Anzahl Komponenten für Säwelle mit
Särad Flex 20
-
-
6
5
2
1
Nr.
Bezeichnung
1
Särad f
2
Särad blind fb
3
Särad Flex 20
4
Distanzscheiben
5
O-Ring
6
Sechskantwelle
Särad f und
Särad f
Särad fb
12
-
-
5
2
1
6
6
-
5
2
1
18
