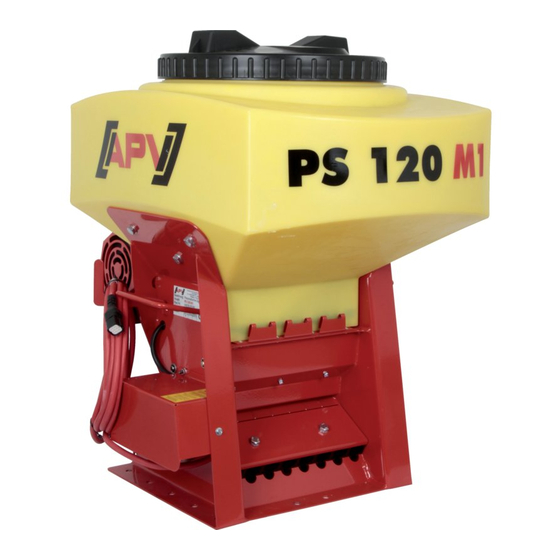

APV PS 120 M1 Aufbauanleitung
Vorschau ausblenden Andere Handbücher für PS 120 M1:

Werbung

Aufbauanleitung
PS 120 – 500 M1/M2 auf AS 1200 M1
Vor Inbetriebnahme bitte sorgfältig lesen!
ORIGINALE BEDIENUNGSANLEITUNG
Version: 1.0 DE / Art.Nr.: 00601-3-904

Werbung

loading

Inhaltszusammenfassung für APV PS 120 M1

  • Seite 1 Version: 1.0 DE / Art.Nr.: 00601-3-904 Aufbauanleitung PS 120 – 500 M1/M2 auf AS 1200 M1 Vor Inbetriebnahme bitte sorgfältig lesen! ORIGINALE BEDIENUNGSANLEITUNG...
  • Seite 2: Montage Anbaubock Und Befülltreppen Für Sägerät

    Inhaltsverzeichnis Diese Teile müssen vorhanden sein ....................2 Aufbau PS 120-500 M1/M2 ........................2 Montage Anbaubock und Befülltreppen für Sägerät ..............2 PS – Montage ..........................4 Prallblechmontage und Schlauchverlegung ..................4 Prallblechmontage ........................4 Schlauchverlegung ........................4 Diese Teile müssen vorhanden sein •...
  • Seite 3 • Montieren Sie den Anbaubock an den AS 1200 (Abbildung 5). • Montieren Sie die Befülltreppe mit den Befülltreppenträgern am Rahmen der Stützfüße (Abbildung 6). Abbildung 5 Abbildung 6 • Montieren Sie die Leiter am hinteren Ende der Befülltreppe (Abbildung 7). •...
  • Seite 4: Prallblechmontage Und Schlauchverlegung

    2.2 PS – Montage • Montieren Sie den PS 120-500 mit den Schlauchausgängen in Fahrtrichtung. Befestigen Sie den PS mit den mitgelieferten Schrauben (Abbildung 10). Abbildung 10 Prallblechmontage und Schlauchverlegung 3.1 Prallblechmontage • Montieren Sie die Prallbleche mit den Bügeln an die vordere Querverbindung vom Striegelfeldrahmen –...
  • Seite 5 • Für die linke Striegelseite werden die Ausgänge links vom PS500 genommen – für die rechte Striegelseite werden die Ausgänge rechts vom PS500 genommen. Die Schläuche in einem weiten Bogen nach unten verlegen (Abbildungen 13 und 14). Abbildung 14 Abbildung 13 •...
  • Seite 6 • Die Schläuche für die nächst gelegenen Striegelfelder werden entlang des Seitenrahmens verlegt und mit Kabelbindern befestigt (Abbildung 17). • Über dem Drehpunkt der Striegelbefefestigung werden die Schläuche zu den Prallblechen am Striegelfeld verlegt. Das Gleiche gilt für das gegenüberliegende Striegelfeld (Abbildung 18). Abbildung 18 Abbildung 17 •...
  • Seite 7 • Die Schläuche für die außen gelegenen Striegelfelder werden entlang des Seitenrahmens verlegt und mit Kabelbindern befestigt (Abbildung 21). • Wie am Bild ersichtlich werden die Schläuche zu den Prallblechen am Striegelfeld verlegt und befestigt. Das Gleiche gilt für das gegenüberliegende Striegelfeld (Abbildung 22). Abbildung 22 Abbildung 21 •...
