9.3.3
ANSCHLUSS DER SCHLÄUCHE

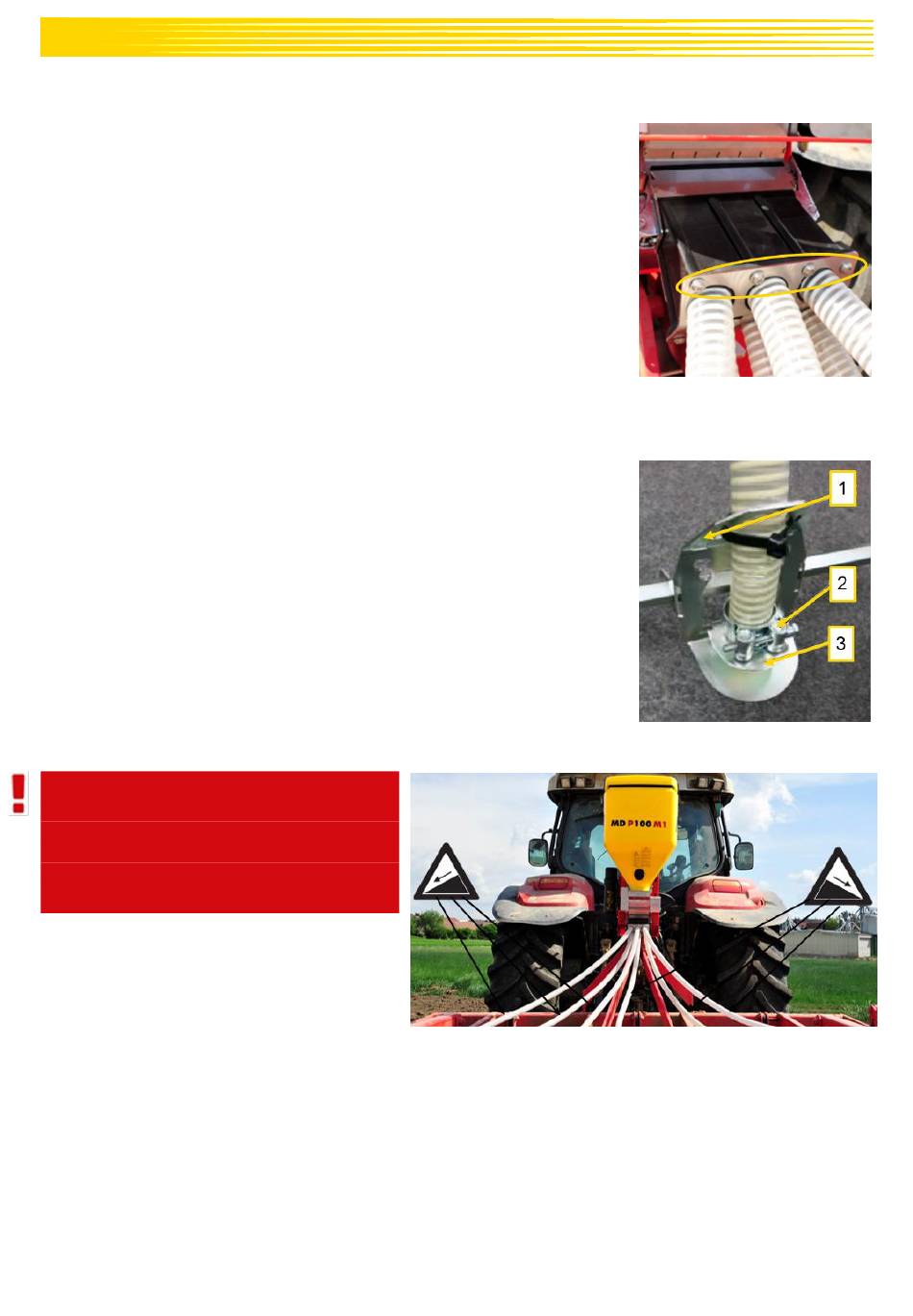

Die Schläuche werden im Übergangsstück der Dosiereinheit (Abbildung 8) wie folgt montiert:
1.
Die Klemmschrauben (jeweils oberhalb bzw. unterhalb der
Schlauchführungen, siehe Abbildung 8) werden gelockert.
2. Die, für den Schlauchanschluss bestimmten Schlauchenden werden
gerade (im rechten Winkel) abgeschnitten.
3. Die Schläuche werden in die vorgesehenen Schlauchführungen bis
zum Anschlag geschoben. Es ist zu beachten, dass die
Schlauchenden satt aufliegen, damit ein stoßfreies Fließen des
Saatgutes gewährleistet werden kann.
4. Die Klemmschrauben werden handfest angezogen.
So schließen Sie die Schläuche am Bodenbearbeitungsgerät bzw. den Prallblechen an:
1.
Schlauchende durch die Aussparung in der großen Lasche (1) des
Prallblechs hindurchführen und die Befestigungsschelle (2) auf den
Schlauch aufschieben.
2.
Schlauchende durch die Aussparung in der kleinen Lasche (3) des
Prallblechs führen.
3. Befestigungsschelle (2) am Prallteller (3) anbringen.
4. Dabei die Befestigungsschelle so anbringen, dass
der Haltefinger zwischen Schlauch und Befestigungsschelle liegt.
sie von den Haken des Haltefingers fixiert wird.
ACHTUNG!
Achten Sie bei der Schlauchverlegung
darauf,
dass
die
Steigung haben (siehe Abbildung 10), da
es
sonst
zu
Verstopfungen
Schläuche kommen kann!
Schläuche
keine
der
Abbildung 10
Abbildung 8: Symbolbild, entspricht
nicht dem Lieferumfang
Abbildung 9
15
