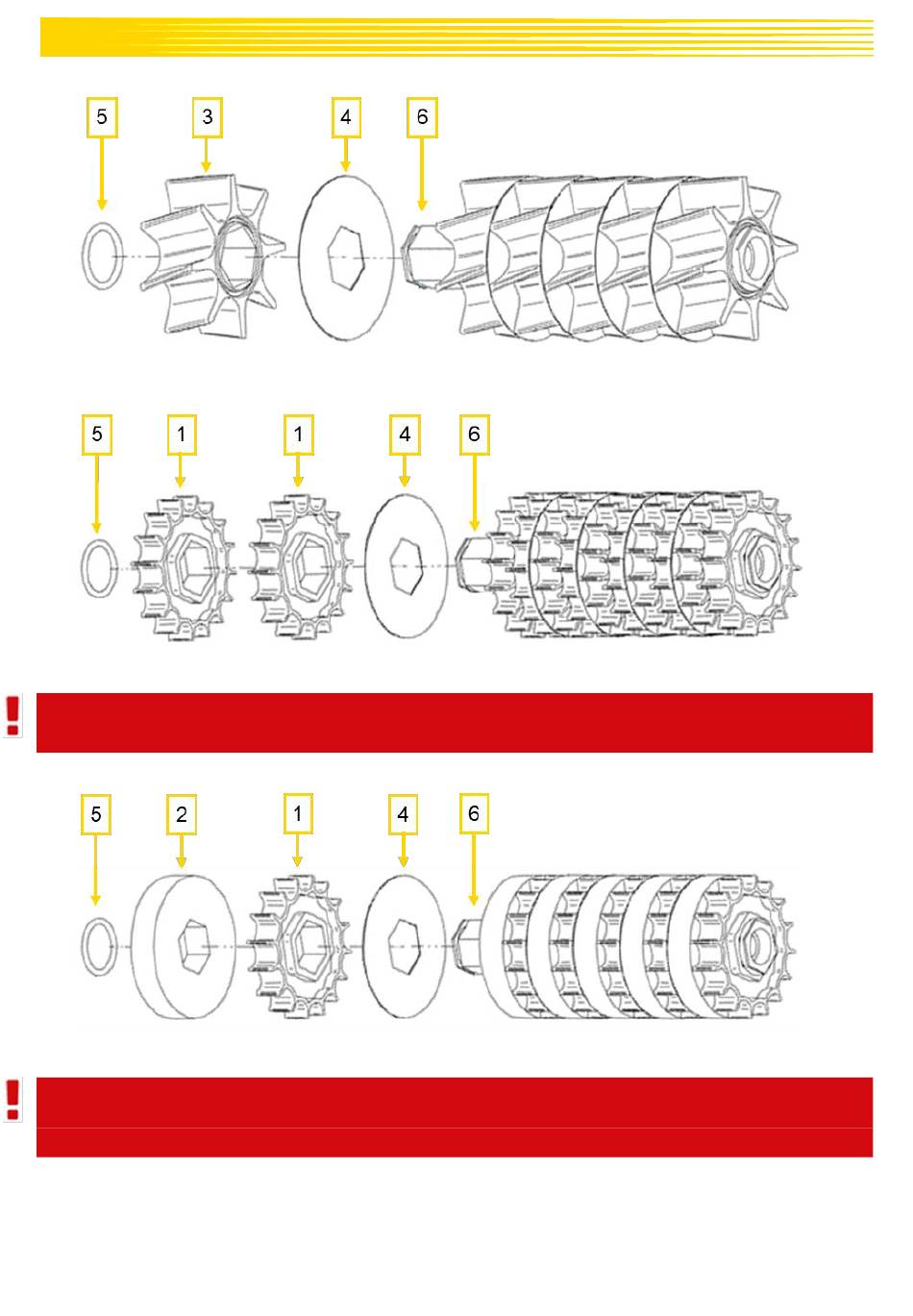

Säwelle mit Särad Flex 20:
Abbildung 18
Säwelle mit Särad f:
Abbildung 19
ACHTUNG!
Feine Säräder müssen versetzt nebeneinander angeordnet werden (siehe Abbildung 19).
Säwelle mit Särad f und Särad fb:
Abbildung 20
ACHTUNG!
Das blinde Särad fb (Nummer 2 in Abbildung 20) muss immer mit der geschlossenen Seite an
das feine Särad f (Nummer 1 in
3. Ist die Säwelle vollständig mit Särädern und Distanzscheiben bestückt, wird der zweite O-Ring in die
vorgesehene Kerbe gesetzt und die Säwelle damit geschlossen.
) anliegen.
Abbildung 17
19
