MONTAGE DER PRÄZISIONSSTREUPLATTE
Anhand der folgenden Abbildung ist ersichtlich, wie die Montage der Präzisionsstreuplatte
(02001-1-103 Präzisionsstreuplatte 1-4m Arbeitsbreite) an Ihrem Streuer zu erfolgen hat.
Dabei ist darauf zu achten, dass sich die beidseitigen Laschen der Präzisionsstreuplatte, wie in Abbildung
3 mit einem Kreis gekennzeichnet, unter dem Rahmen (zwischen Rahmen und Streuscheibe) befinden.
An der Vorderseite des Streuers liegt die Präzisionsstreuplatte an der Oberseite des Rahmens auf.
Nun muss die Streuplatte noch am Rahmen fixiert werden, dies erfolgt mittels zweier M6x16
Sechskantschrauben mit Flansch (in Abbildung 3 mit einem Pfeil gekennzeichnet). Diese beiden
Schrauben sind im Lieferumfang der Präzisionsstreuplatte enthalten.
Besitzen Sie einen ES 100 Classic M1, so befinden sich diese beiden Schrauben bereits ab Werk in den
dafür vorgesehenen Löchern im Rahmen des Streuers. Die beiden Schrauben, welche Sie mit der Platte
erhalten, werden somit nicht benötigt.
Montieren Sie die Präzisionsstreuplatte an einem ES 100 Special M3 oder einem MD (Multidosierer), so
sind an den Streuern noch keine Schrauben vormontiert, es sind lediglich die Löcher am Rahmen
vorgebohrt. Hier benötigen Sie somit die beiden Sechskantschrauben des Lieferumfangs der
Präzisionsstreuplatte.

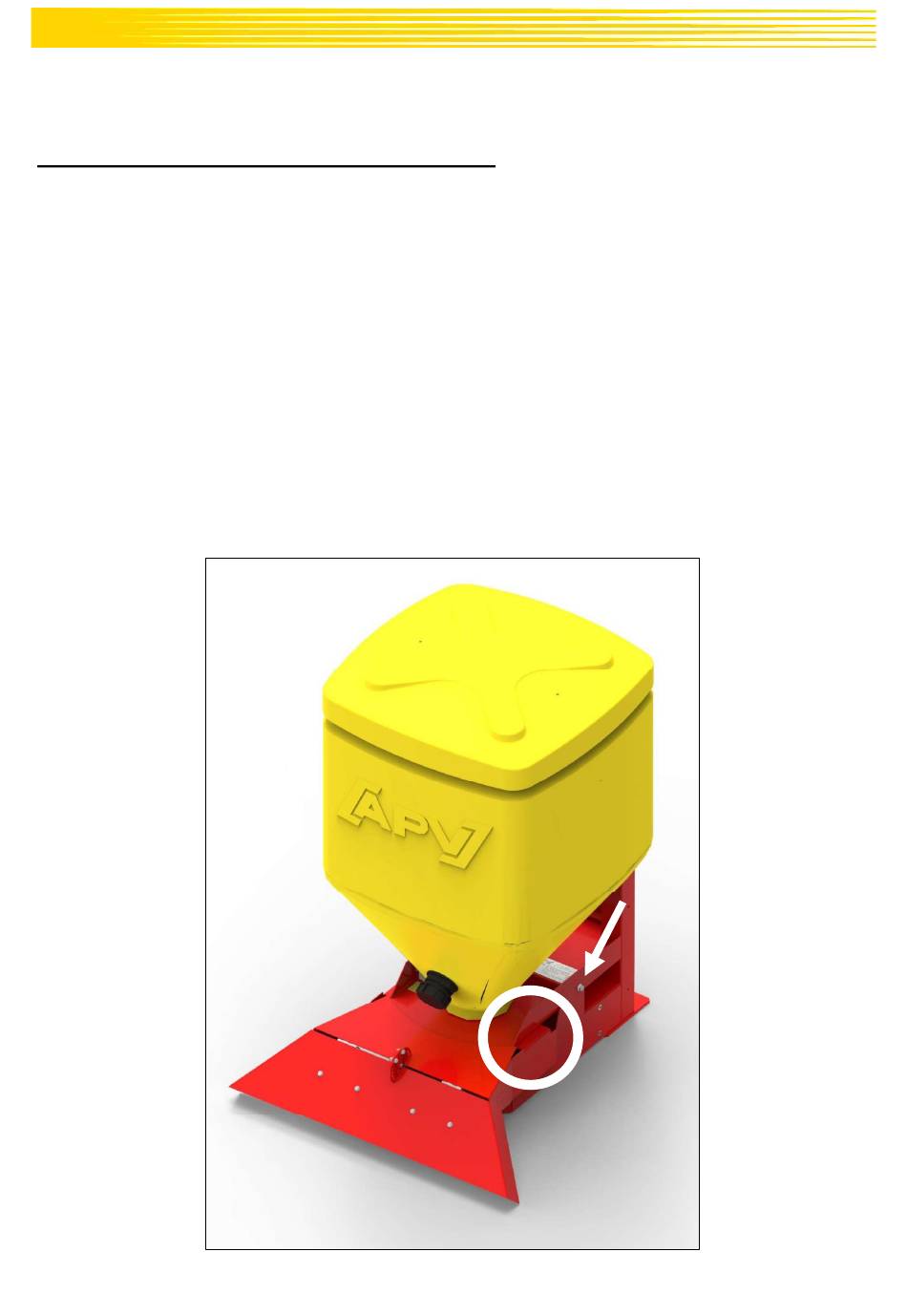

Abbildung 3: Montage der Präzisionsstreuplatte
