4.2 MONTAGE HALTERUNG FÜR KLAPPUNGSGESTÄNGE
Bevor die äußeren Striegelfelder am Rahmen montiert werden, befestigen Sie die Halterung für das
Klappungsgestänge (Abbildung 15).

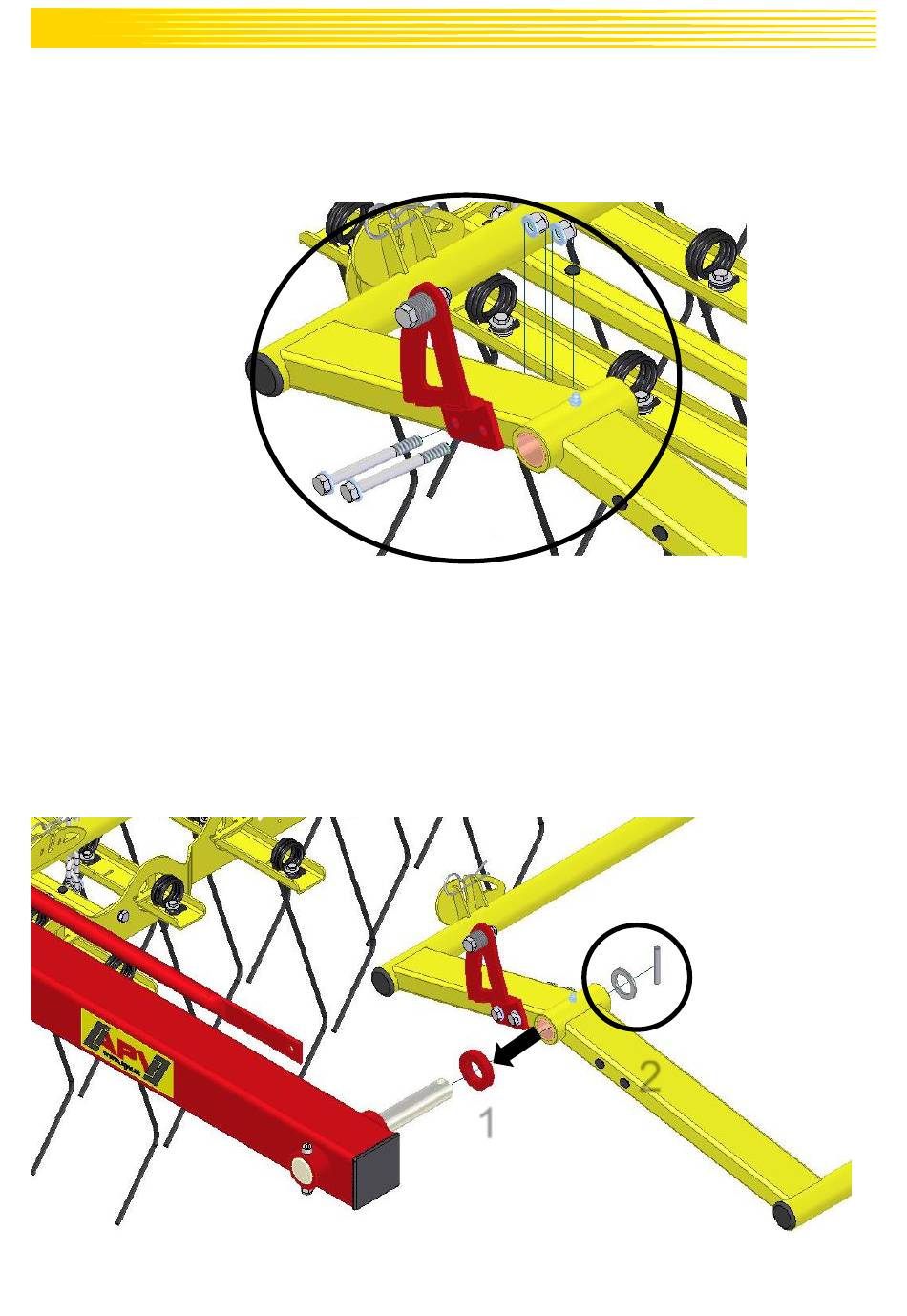

Abbildung 15: Vorbereitung zur Striegelfeldmontage an Verlängerung
4.3

MONTAGE DER STRIEGELFELDGABEL AM RAHMEN

Montieren Sie anschließend die Striegelfeldgabel am Mittelrahmen wie in Abbildung 16. Dafür montieren
Sie zuerst die Distanzscheibe (1) am Bolzen. Anschließend schieben Sie die Striegelfeldgabel auf und
fixieren diese mittels Distanzscheibe und Hohlstift (2).
Abbildung 16: Striegelfeldmontage am Rahmen
