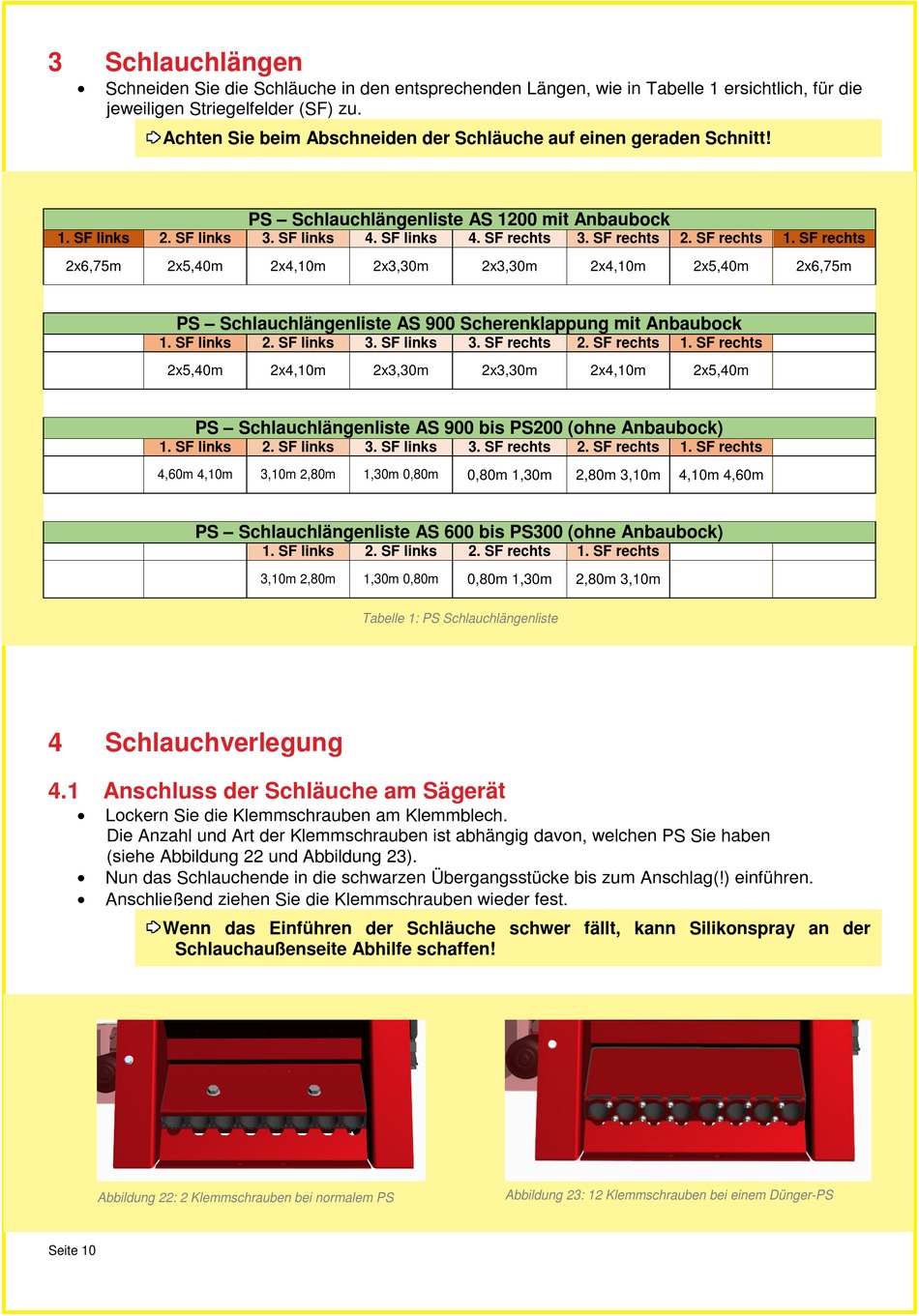

3 Schlauchlängen

Schneiden Sie die Schläuche in den entsprechenden Längen, wie in Tabelle 1 ersichtlich, für die
jeweiligen Striegelfelder (SF) zu.
Achten Sie beim Abschneiden der Schläuche auf einen geraden Schnitt!
1. SF links 2. SF links
2x6,75m 2x5,40m
PS – Schlauchlängenliste AS 900 Scherenklappung mit Anbaubock
1. SF links
2x5,40m
PS – Schlauchlängenliste AS 900 bis PS200 (ohne Anbaubock)
1. SF links
4,60m 4,10m
PS – Schlauchlängenliste AS 600 bis PS300 (ohne Anbaubock)
4

Schlauchverlegung

4.1 Anschluss der Schläuche am Sägerät

Lockern Sie die Klemmschrauben am Klemmblech.
Die Anzahl und Art der Klemmschrauben ist abhängig davon, welchen PS Sie haben
(siehe Abbildung 22 und Abbildung 23).

Nun das Schlauchende in die schwarzen Übergangsstücke bis zum Anschlag(!) einführen.

Anschließend ziehen Sie die Klemmschrauben wieder fest.
Wenn das Einführen der Schläuche schwer fällt, kann Silikonspray an der
Schlauchaußenseite Abhilfe schaffen!
Abbildung 22: 2 Klemmschrauben bei normalem PS
Seite 10
PS – Schlauchlängenliste AS 1200 mit Anbaubock
3. SF links 4. SF links
2x4,10m 2x3,30m
2. SF links 3. SF links
2x4,10m 2x3,30m
2. SF links 3. SF links
3,10m 2,80m 1,30m 0,80m
1. SF links 2. SF links
3,10m 2,80m 1,30m 0,80m
Tabelle 1: PS Schlauchlängenliste
4. SF rechts 3. SF rechts
2x3,30m 2x4,10m
3. SF rechts 2. SF rechts
2x3,30m 2x4,10m
3. SF rechts 2. SF rechts
0,80m 1,30m 2,80m 3,10m
2. SF rechts 1. SF rechts
0,80m 1,30m 2,80m 3,10m
Abbildung 23: 12 Klemmschrauben bei einem Dünger-PS
2. SF rechts 1. SF rechts
2x5,40m 2x6,75m
1. SF rechts
2x5,40m
1. SF rechts
4,10m 4,60m
