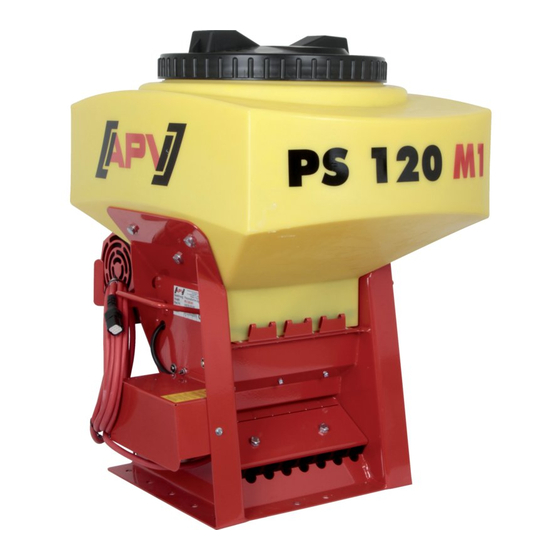

APV PS 120 M1 Aufbauanleitung
Vorschau ausblenden Andere Handbücher für PS 120 M1:

Werbung

Version: 2.0 DE / Art.Nr.: 00602-3-150
Aufbauanleitung
PS 120 – 500 M1/M2 auf AS 600-1200 M1
Vor Inbetriebnahme bitte sorgfältig lesen!
ORIGINALE BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für APV PS 120 M1

  • Seite 1 Version: 2.0 DE / Art.Nr.: 00602-3-150 Aufbauanleitung PS 120 – 500 M1/M2 auf AS 600-1200 M1 Vor Inbetriebnahme bitte sorgfältig lesen! ORIGINALE BEDIENUNGSANLEITUNG...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Diese Teile müssen vorhanden sein .................. 3 Allgemein ........................3 Anbaukit AS600 PS120-300 07017-2-016..............3 Anbaukit AS600 PS120-500 für Anbaubock 07017-2-017 ......... 3 Anbaukit AS900 PS120-200 07016-2-037..............3 Anbaukit AS900 PS120-500 für Anbaubock 07016-2-038 ......... 4 Anbaukit AS900 Scherklappung PS120-300 07021-2-017 ......... 4 Anbaukit AS900 Scherklappung PS120-500 für Anbaubock 07021-2-013 ....
  • Seite 3: Diese Teile Müssen Vorhanden Sein

    Diese Teile müssen vorhanden sein 1.1 Allgemein  Ihr pneumatisches Sägerät PS 120 – 500 M1/M2 1 Stk Hier sind, je nach PS und Anzahl an Auslässen, folgende Teile in unterschiedlicher Anzahl inkludiert: 00600-3-627 Schlauch PVC 25x2,4 entweder 04000-3-478 Prallblech 2 oder 0400-3-057 Prallblech D 2 00600-3-331...
  • Seite 4: Anbaukit As900 Ps120-500 Für Anbaubock 07016-2-038

    1.5 Anbaukit AS900 PS120-500 für Anbaubock 07016-2-038  00601-3-388 U-Bügel 12x66x110 2 Stk  07015-3-031 Blech Prallblechmontage 12 Stk  07017-2-011 PS Halterung AS600-900 1 Stk  07017-2-012 PS Halterung AS600-900 Abstützung 1 Stk  07017-5-008 Blechprofil ANBB23 1 Stk ...
  • Seite 5: Anbaukit As1200 Ps 120-300 07015-2-104

    1.8 Anbaukit AS1200 PS 120-300 07015-2-104  07015-2-103 PS Halterung AS1200 03 1 Stk  07015-3-023 Blechprofil ANBB13 1 Stk  07015-3-024 Blechprofil ANBB13 mir 1 Stk  07015-3-031 Blech Prallblechmontage 16 Stk  BN161-M24 Sicherungsmutter 2 Stk  BN41200-M12x35 Sechskantschraube mit Flansch 10 Stk ...
  • Seite 6: Aufbau Ps 120-500 M1/M2

    Aufbau PS 120-500 M1/M2 2.1 Montage PS Halterung, Plattformkit und Anbaubock  AS auseinanderklappen (siehe Abbildung 1).  Stellen Sie nun fest, welche PS Halterung Sie haben. Es gibt zwei verschiedene Arten, wie in den Abbildungen 2 und 3 ersichtlich. Abbildung 3: PS Halterung Abbildung 2: PS Halterung 07017-2-011...
  • Seite 7: Ps - Montage

     Montieren Sie das Plattformkit an Ihren AS, in dem Sie die Trittfläche zum einen mit der PS Halterung und zum anderen mit den U-Bügeln an der Abstützung der Klappungszylinder verschrauben (siehe Abbildung 10 und Abbildung 11).  Die längliche Trittfläche wird mit den, in Abbildung 12 markierten, Querträgern am Rahmen der beiden Stützfüße montiert.
  • Seite 8: Ps Montage As 600&900

    2.3 PS Montage AS 600&900 2.3.1 AS 600&900 ohne Anbaubock Am AS 600 sowie AS 900 kann der PS mittels Kontraplatte direkt am Rahmen der Abstellstütze montiert werden. Beim AS 600 kann maximal ein PS 300 montiert werden. Beim AS 900 maximal ein PS 200 Für die Montage des PS wird die Kontraplatte mit den 3 U-Bügeln(siehe 1.2 &1.4) am Rahmen montiert(Abbildung 16).
  • Seite 9: Prallblechmontage

    2.4 Prallblechmontage  Die Prallbleche werden an der vorderen Querverbindung vom Striegelfeldrahmen angebracht (Abbildung 18).  Die Montage an der Querverbindung hat wie in Abbildung 19 zu erfolgen. Die Prallbleche sind 200mm vom Rand herein, bzw. 364mm von der Mitte heraus, gemessen an der Querverbindung zu befestigen, um eine gute Querverteilung zu gewährleisten.
  • Seite 10: Schlauchlängen

    Schlauchlängen  Schneiden Sie die Schläuche in den entsprechenden Längen, wie in Tabelle 1 ersichtlich, für die jeweiligen Striegelfelder (SF) zu. Achten Sie beim Abschneiden der Schläuche auf einen geraden Schnitt! PS – Schlauchlängenliste AS 1200 mit Anbaubock 1. SF links 2.
  • Seite 11: Verlegung Der Schläuche Zu Den Striegelfeldern

     Für die linke Striegelseite werden die Ausgänge links vom PS genommen.  Für die rechte Striegelseite werden die Ausgänge rechts vom PS genommen.  Die Schläuche in einem weiten Bogen nach unten verlegen (siehe Abbildung 24 und 22). Abbildung 25: Schlauchverlegung vom PS ausgehend rechte Seite Abbildung 24: Schlauchverlegung vom PS ausgehend linke Seite Abbildung 14 Abbildung 13...
  • Seite 12  Die Schläuche für die nächst gelegenen Striegelfelder werden, wie in Abbildung 28 ersichtlich, entlang des Seitenrahmens verlegt und mit Kabelbindern befestigt.  Über dem Drehpunkt der Striegelbefestigung werden die Schläuche zu den Striegelfeldern geführt (siehe Abbildung 29).  Das Gleiche gilt für das gegenüberliegende Striegelfeld. Abbildung 29: Schlauchverlegung über dem Drehpunkt des Striegelfeldes Abbildung 28: Schlauchverlegung entlang des Seitenrahmens...
  • Seite 13  Die Schläuche für die außen gelegenen Striegelfelder werden entlang des Seitenrahmens verlegt und mit Kabelbindern befestigt (siehe Abbildung 32).  Wie auf der Abbildung 33 ersichtlich, werden die Schläuche auch hier wieder über dem Drehpunkt zu den Striegelfeldern geführt. Abbildung 33: Schlauchverlegung über dem Drehpunkt des Striegelfeldes Abbildung 32: Schlauchverlegung zu...
  • Seite 14: Verbindung Der Schläuche Mit Den Prallblechen

    Verbindung der Schläuche mit den Prallblechen  Sind die Schläuche fertig verlegt, können diese nun an den Prallblechen montiert werden.  Hierzu das Schlauchende durch die Aussparung in der großen Lasche des Prallblechs hindurchführen und die Befestigungsschelle (00600-3-331 Gelenkbolzenschelle 32-35 20) auf den Schlauch schieben.
  • Seite 15: Endkontrolle

    Endkontrolle  Zum Schluss muss kontrolliert werden, ob eine Klappung ohne Quetschung eines Schlauches möglich ist und die Schläuche fest in den Prallblechen sitzen, ohne herausgezogen zu werden. Abbildung 35: korrekte Prallblech- und Schlauchverlegung am Striegelfeld Abbildung 36: zusammengeklappter AS 1200 mit korrekter Schlauchverlegung Seite 15...
