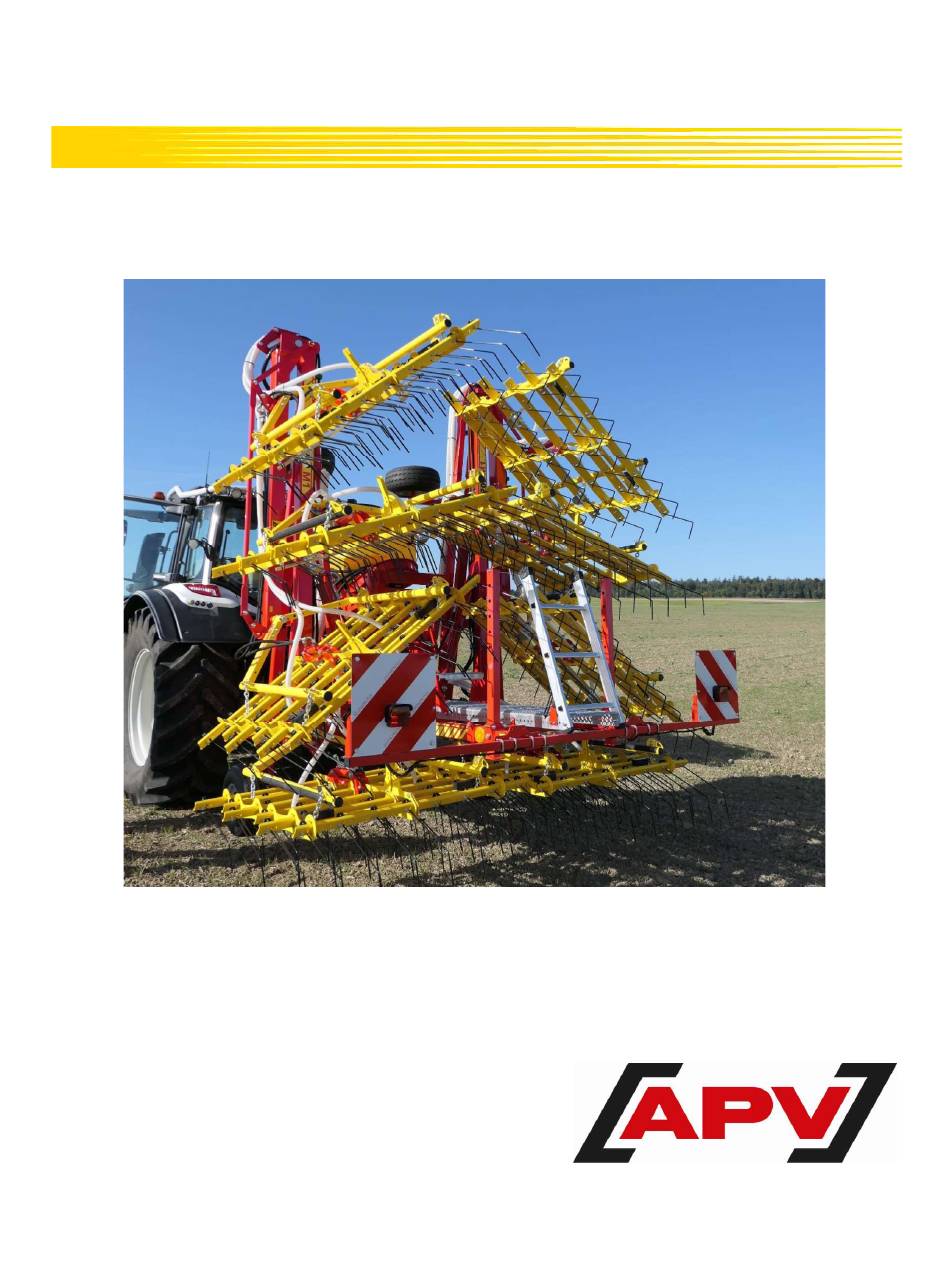

- Seite 1 ENDMONTAGE ZUBEHÖR AS900-1200 SCHERENKLAPPUNG MIT PS MONTAGEANLEITUNG VOR MONTAGE BITTE SORGFÄLTIG LESEN! Version: 1.0 DE; Artikelnummer: 00602-3-715...
-
Seite 2: Montage Des Zubehörs
MONTAGE DES ZUBEHÖRS Wenn ein Ackerstriegel mit Pneumatischen Sägerät ausgeliefert wird, sind die Zubehörteile auf einer extra Einwegpalette angebracht. Folgende Schritte sind beim Aufbau des Zubehörs zu beachten. Die Formrohre auf denen das Plattformkit sitzt, sind auf den Abstellstützten anzuflanschen. Abbildung 1: Montage des Wartungsstegs... - Seite 3 Das gelbe Geländer des Plattformkits ist außen am Aufstieg zu montieren (wie am Bild zu erkennen). Abbildung 2: Anbringen des Geländers Die bereits auf dem Aufstieg montierten Schrauben sind zu lösen, um das Plattformkit zu befestigen. Abbildung 3: Befestigung des Plattformkits...
- Seite 4 In der Detailabbildung ist genau zu erkennen wie die Schrauben zu montieren sind, um das Plattformkit klappen zu können. Dies ist unbedingt notwendig für einen reibungslosen Klappvorgang. Abbildung 4: Anordnung der Schrauben des Plattformkits Die Aufstiegsplattform muss während des Klappvorgangs nach oben geklappt werden. Das Formrohr dient als Anschlag.
- Seite 5 Die Kontraplatte des Pneumatischen Sägerätes muss bündig montiert und der Streuer so befestigt werden, dass das Gebläse des Streuer in Richtung des Striegels gerichtet ist. Abschließend noch die verlegten Schläuche am Pneumatischen Sägerät montieren (siehe Betriebsanleitung PS). Abbildung 6: Aufsetzen des Pneumatischen Sägerätes auf den Striegel Das Beleuchtungsgestänge wird heckseitig an den beiden Abstellstützten montiert.
- Seite 6 NOTIZEN...
- Seite 8 Technische Produkte GmbH Zentrale: Dallein 15 AT - 3753 Hötzelsdorf Tel.: +43 2913 8001 office@apv.at www.apv.at...
