D2.3 Selbstklettervorgang
Schritt 1

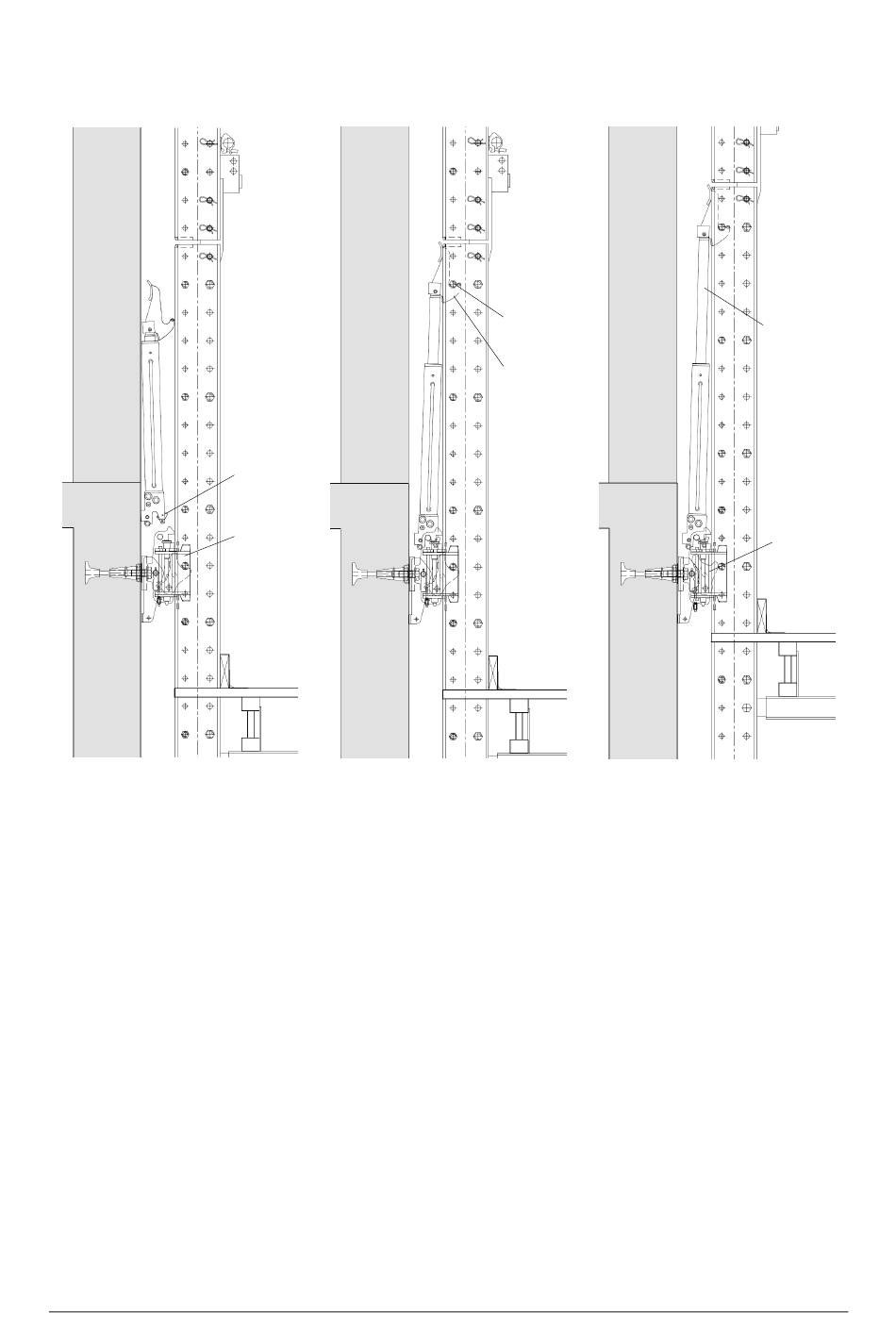

Abb. 102: Selbstklettervorgang Schritte 1-3
Achtung!
Hydraulikschläuche auf richtiger
Seite angeschlossen?
•
Einsetzen des Kletterwerkes
auf den Bolzen des mittleren
Kletterschuhes 11B.
Achtung!
Rasthebel 21.6 am Zylinderfuß
eingerastet?
Hydraulikschläuche können sich
nicht verheddern?
60 / 67
Schritt 2
21.6
11B
•
Ausfahren der Kolbens aller
Hydraulikzylinder bis zum 1.
Kletterbolzen 2.3.
•
Auflast wird nun von der
Klaue am Kolben 21.1 ge-
tragen.
Achtung!
Alle Klauen an den Kolben ein-
gerastet?
Copyright 2008 PERI GmbH, Deutschland
Schritt 3
2.3
21.1
•
Weiteres ausfahren der Kol-
ben 21.1 aller Hydraulikzy-
linder.
•
Klinke 11.1 im Kletterschuh
wird nach innen gedrückt.
21.1
11.1
D2
