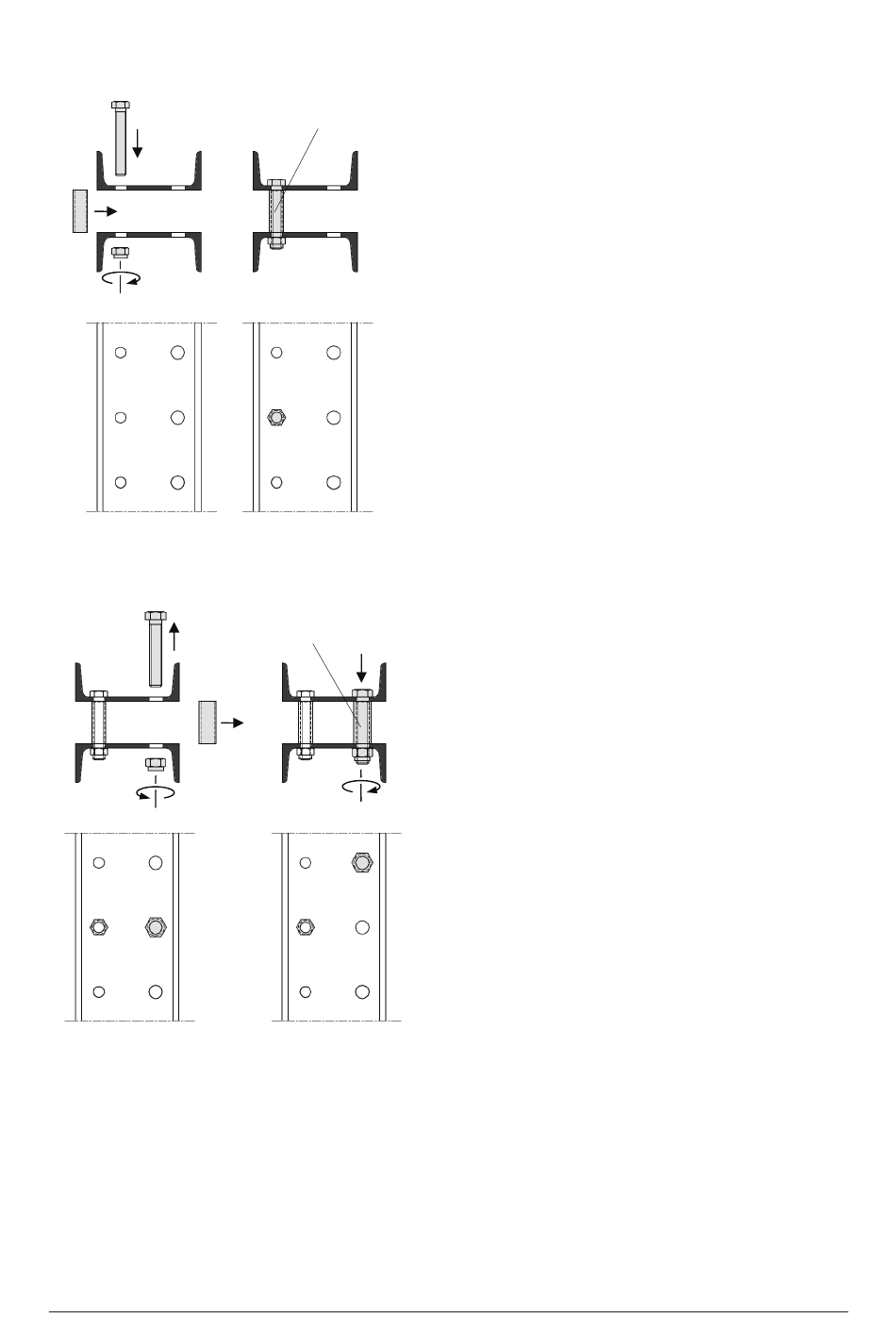

B7.1 Einbau einer zusätzlichen Distanzierung M20 als Kletterbolzen
2
1
3
Abb. 65:
Einbau Distanzierung M20
B7.2 Verschieben einer Distanzierung M24
2
1
Abb. 66:
Verschieben Distanzierung M24
B7
2.3
2.4
4
3
5
Copyright 2008 PERI GmbH, Deutschland
In einigen Fällen kann der zusätzliche Einbau
einer Distanzierung M20 2.3 in der Kletterschiene
erforderlich sein.
1. Rohrhülse Ø26,9×2,6...82 der Distanzierung
M20 in die Kletterschiene RCS U200 mit Hilfe
eines Hammers positionieren.
2. Skt. Schr. ISO 4014 M20×120-8.8 durch die
Löcher Ø21 der Kletterschiene und durch die
Rohrhülse einfädeln.
3. selbstsichernde Mutter ISO 7042 M20-8
(SW30) auf die Schraube aufdrehen und fest-
ziehen
Achtung:
Nur die angegebene Schraubenlänge und Mutter
verwenden!
Hinweis:
Es kann erforderlich sein benachbarte Distanzie-
rungen in der Kletterschiene zu lösen.
In einigen Fällen kann das verschieben von Dis-
tanzierungen M24 2.4 in der Kletterschiene erfor-
derlich sein.
1. Mutter ISO 7042 M24-8 (SW36) lösen
2. Skt. Schr. ISO 4014 M24×130-8.8 ausbauen
3. Rohrhülse Ø33,7×4...82 der Distanzierung
M24 mit Hilfe eines Hammers neu positionie-
ren.
4. Skt. Schr. ISO 4014 M24×130-8.8 durch die
Löcher Ø26 der Kletterschiene und durch die
Rohrhülse einfädeln
5. selbstsichernde Mutter ISO 7042 M24-8
(SW36) auf die Schraube aufdrehen und fest-
ziehen
Achtung!
In der Kletterschiene dürfen Distanzierungen M20
(Kletterbolzen) nicht verschoben werden.
Hinweis:
Es kann erforderlich sein benachbarte Distanzie-
rungen in der Kletterschiene zu lösen.
