C4.2
Demontage der Aufhängung

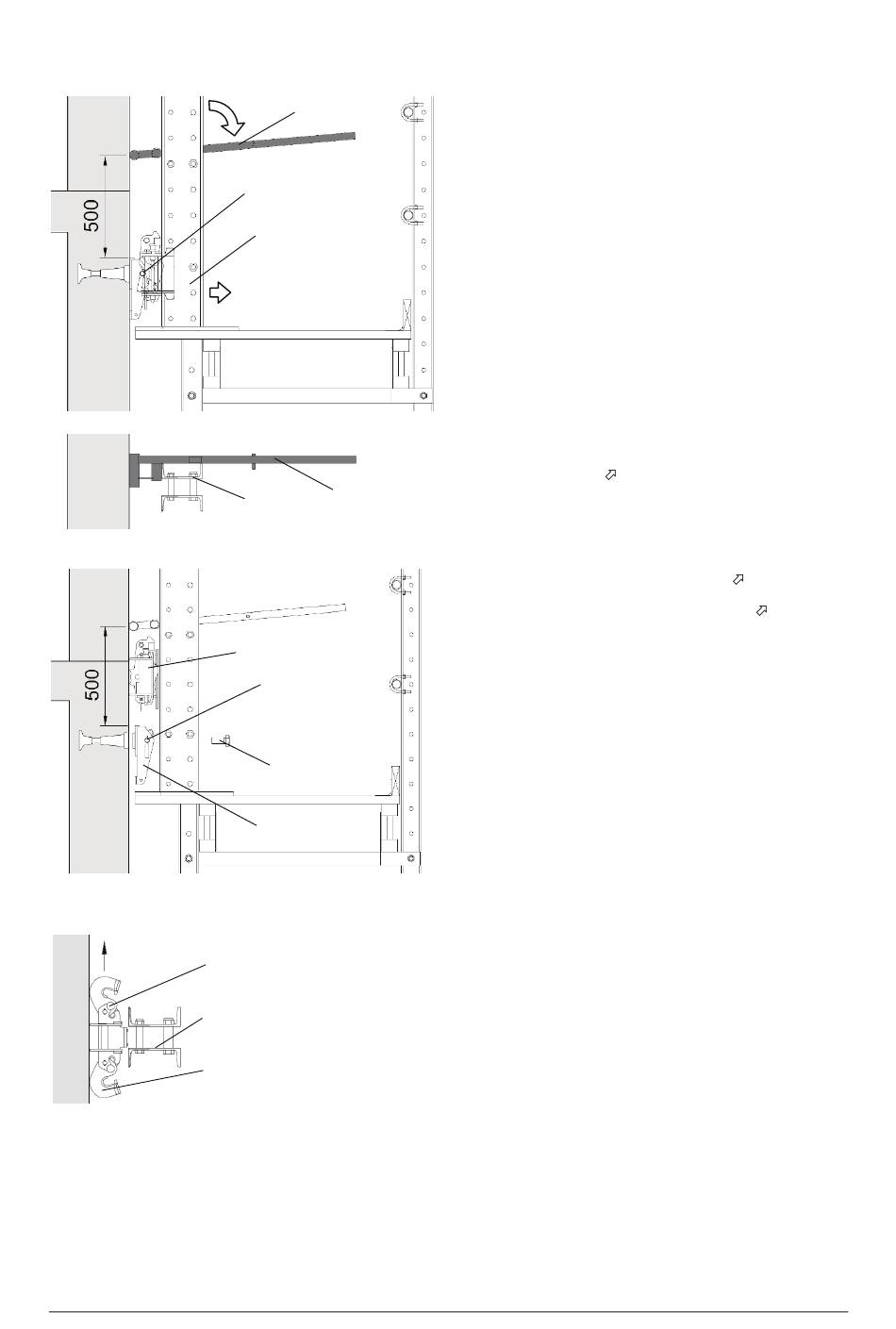

Abb. 90:
Entlastung des Kletterschuhes
Abb. 91:
Ausbau der Aufhängung
11.3
2
11.2
Abb. 92:
Ausbau des Kletterschuhes
54 / 67
26
12.2
2
26
2
11
12.2
12.1
12
Copyright 2008 PERI GmbH, Deutschland
•
Exzenterhebel RCS 26 von der Seite zwi-
schen Wand und untere Kletterschiene 2 ein-
setzen. Zum Ausbau des Kletterschuhes auf
ausreichenden Abstand zum Wandschuh ach-
ten (min. 50cm).
•
Die Kletterschiene mit Exzenterhebel von der
Wand wegdrücken bis der Bolzen 12.2 im
Wandschuh frei wird.
•
Der Kletterschuh ist nun entlastet.
Achtung:
Darauf achten, dass der Exzenterhebel durch die
Reibung ausreichend fixiert ist!
Alternativ:
•
Fachwerk verstellen, damit unterer Kletter-
schuh frei wird
C2.3
•
Beide Klappkufen 11.3 öffnen -
•
Klinke im Kletterschuh arretieren - C5.2
•
Kletterschuh 11 festhalten und den Steckbol-
zen 12.2 aus Wandschuh RCS 12 und Klet-
terschuh nach oben ziehen.
•
Der Kletterschuh kann nun hinter der Kletter-
schiene zur Seite weg herausgezogen wer-
den.
•
Die Skt.-Schraube M30x70-8.8 12.1 lösen und
den Wandschuh RCS ausbauen
•
Bei Verwendung des Exzenterhebels, diesen
vorsichtig anheben bis die Kletterschiene frei
wird.
Achtung: Quetschgefahr!
Hinweis:
Bei Verwendung der Kletterschienenverlängerung
mit ausreichend Abstand zwischen Kletterschiene
und Nachlaufbühne, kann der Kletterschuh nach
Ausbau des Wandschuhes einfach nach unten
aus der Kletterschiene gezogen werden.
C5.1
