B6
Erstes Umsetzen

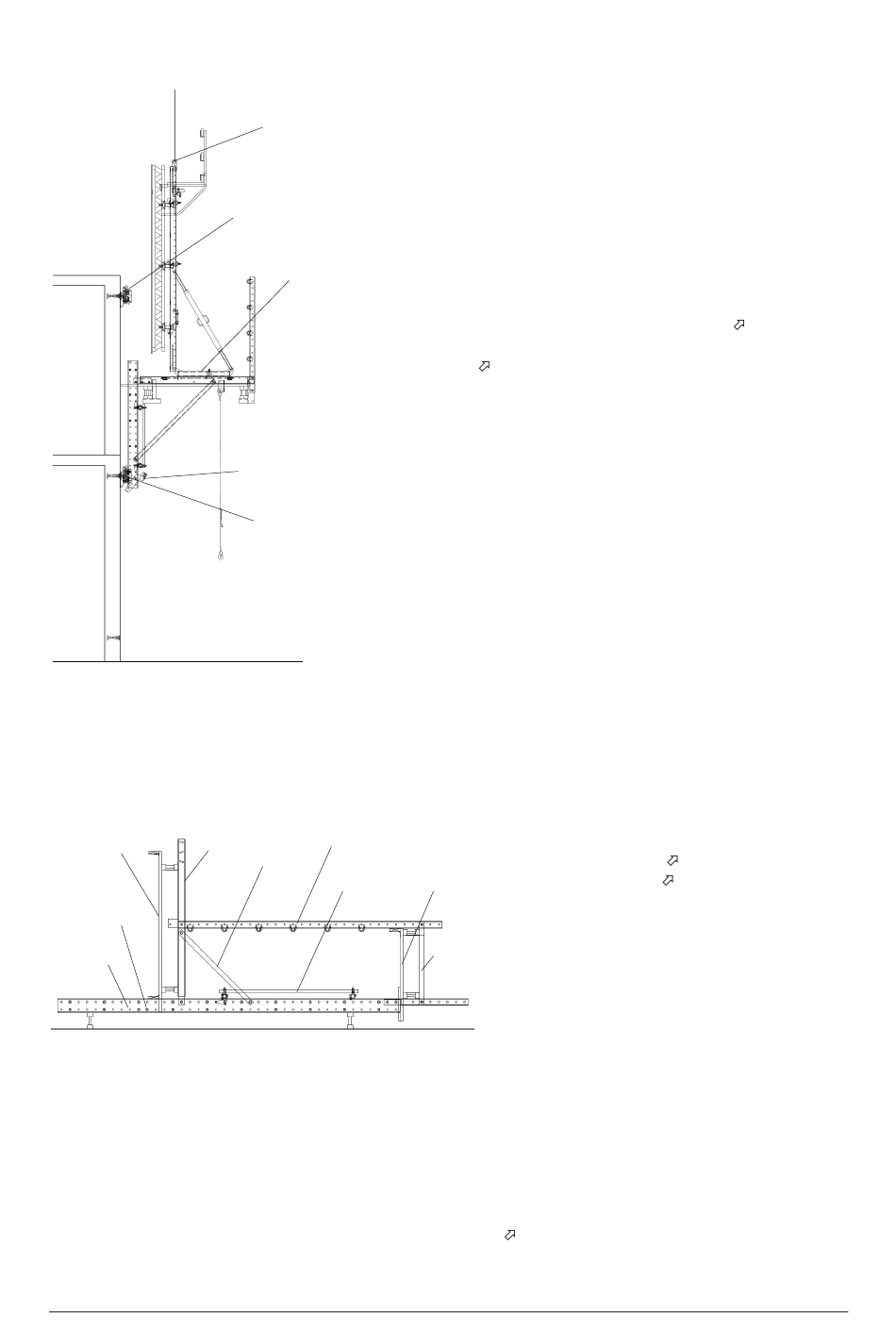

Abb. 63:
Erstes Umsetzen
B7
Montage der Nachlaufeinheit
Hinweis: Zur Montage ist ein Kran oder sonstiges Hebegerät und eine ebene Montagefläche erforder-
lich, Zwischenzustände sind durch temporäre Abstützungen gegen Umkippen zu sichern.
4.1
4
2.4
2
Abb. 64:
Montage der Nachlaufeinheit
•
Einbau der Diagonalstrebe l= 1416mm RCS 7 (Skt.-Schr. M24x130-8.8)
•
Evtl. Montage der Kletterschienen-Verlängerungen 100 RCS (Skt.-Schr. M24x130-8.8)
•
Anschluss der Nachlaufbühnenträger 5.1 an die Kletterschienen (Skt.-Schr. M24x130-8.8)
•
Verbindung des Zwischenbühnenträgers mit dem Nachlaufbühnenträger mittels Geländerstielen
10 inkl. Rückenschutz (Skt.-Schr. M20x120-8.8)
Hinweis:
Es kann erforderlich sein Distanzierungen zu verschieben
Distanzierungen in der Kletterschiene zu lösen.
40 / 67
•
15.7
•
•
11A
Hinweis:
Der geeignete Rückfahrweg für den Fahrwagen ist durch
Versuche zu bestimmen, um die Klettereinheit am Kran
19
waagerecht hängend in den Kletterschuh zu heben.
•
•
•
•
1.3
•
•
11B
Achtung!
Hängen beide Kletterschienen einwandfrei in beiden
Kletterschuhen?
•
•
•
10
7
14
Copyright 2008 PERI GmbH, Deutschland
Lösen der Schalungsanker und der Vorlaufankerbe-
festigung,
Ausbau der Verbindungen zwischen den Schalungs-
und Klettereinheiten
Fahrwagen 19 zurückfahren
obere Kletterschuhe 11A montieren – C4.1
Anschlagpunkte 15.7 am oberen Ende der Kippträ-
ger -
A4.3
Bühne verlassen
Konsoleinheit mit Kran zum nächsten Betonierab-
schnitt heben, Kletterschienengelenk 1.3 schwenkt
um den unteren Kletterschuh 11B
Führung der Konsoleinheit mit Seilen von sicherem
Standplatz aus
Konsoleinheit von unten in die Kletterschuhe einge-
führt bis beide Kletterklinken hörbar einrasten
Betreten der Bühne
Einbau des Vorlaufankers, Schalung stellen
Bewehren und Betonieren des 3. Abschnittes
•
Vormontage
Zwischenbühne 4
Nachlaufbühne 5
5
Geländerstiele 10 mit Rückenschutz
•
Aussteifung der unteren Kletterschienen
2 mit Gerüstrohrverband 14 (Anschluss
5.1
an Kletterschienen mit Gerüstrohrhalter
Ø48 RCS)
•
Anschluss der Zwischenbühnenträger
4.1 an die Kletterschienen (Skt.-Schr.
M24x130-8.8)
B7.2 oder für die Montage benachbarte
A2.6,
A2.7
B6
