3.2
3.5
3.3
3.5

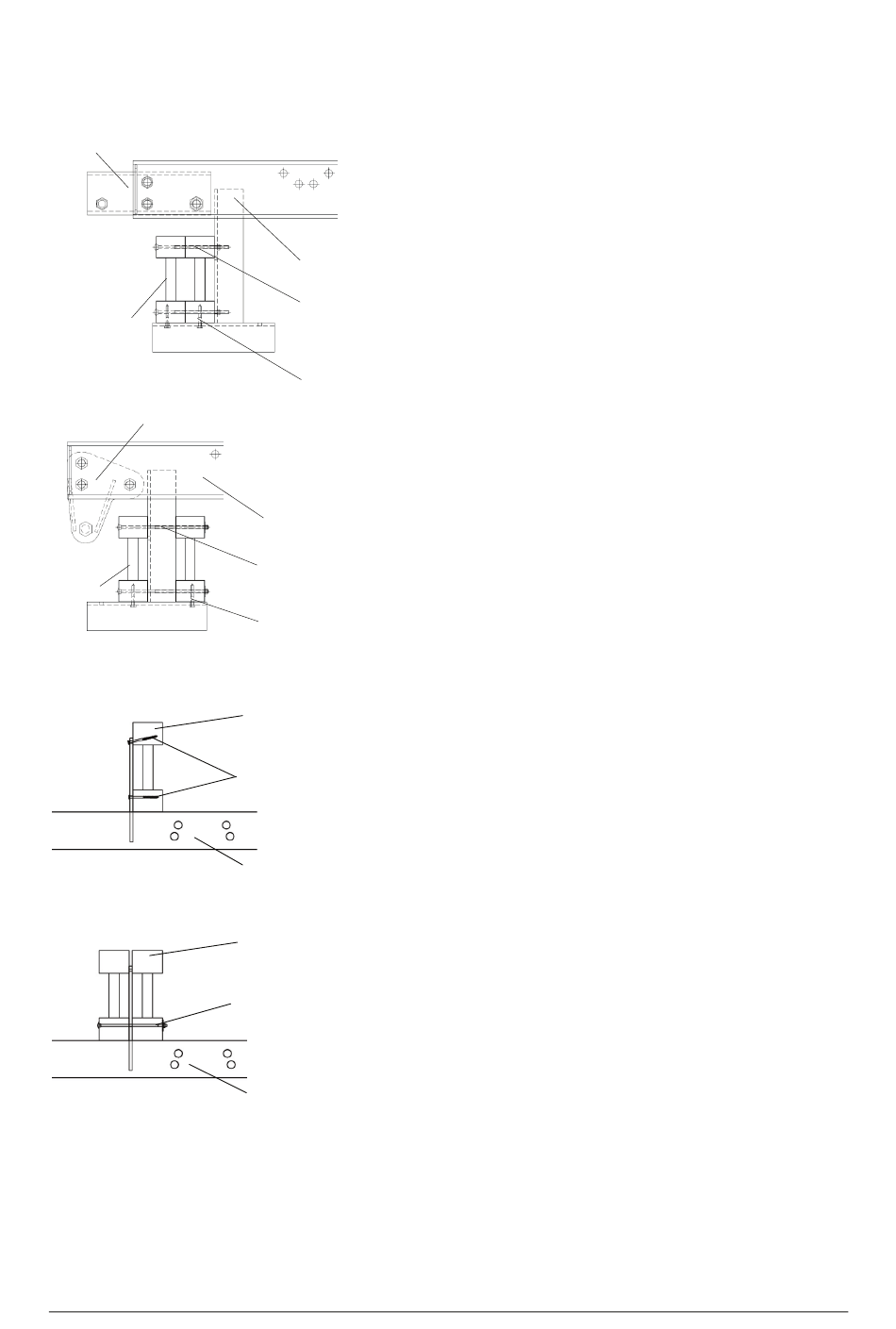

Abb. 23:
Belagträgerbefestigung
Abb. 24:
Belagträgerbefestigung
22 / 67
Arbeitsbühne vorne
Querbalken U160 RCS 3.1
Belagträger (hier GT24) 3.5
Doppelte Trägerlage bei Querbalkenkopf RCS/VARIO 3.2:
Befestigung mit
Fl.-Rd. Schraube M8x200 MU + Scheibe 3.9 (2x)
3.1
3.9
Doppelte Trägerlage bei Querbalkenkopf RCS/TRIO 3.3:
Befestigung mit
Fl.-Rd. Schraube M8x250 MU + Scheibe 3.11 (2x)
3.8
Optional zur Sicherung gegen Abheben:
TORX 6 x 60 3.8 (2x)
3.1
Hinweis:
Flachrundschrauben M8 sind mit Ø8 vorzubohren.
3.11
Bei VT20 am oberen Gurt die untere Bohrung im Querbal-
ken verwenden.
3.8
Zwischenbühne und Nachlaufbühne
4.2
hier Zwischenbühnenträger 4.1
Belagträger (hier GT24) 4.2
4.5
Einfache Trägerlage:
Befestigung mit
Skt.-Holzschraube 8 x 80 DIN 571 4.5 (4x)
4.1
alternativ mit TORX 6x80
Doppelte Trägerlage:
4.2
Befestigung mit
Fl.-Rd. Schraube M8x200 MU + Scheibe 4.6 (2x)
4.6
Hinweis:
Flachrundschrauben M8 sind mit Ø8 und Holzschrauben Ø8
mit Ø5 vorzubohren. TORX 6x80 sind nicht vorzubohren.
4.1
Copyright 2008 PERI GmbH, Deutschland
