A2.5 Arbeitsbühnen
Einsatzvarianten für Schalungen PERI TRIO und VARIO.

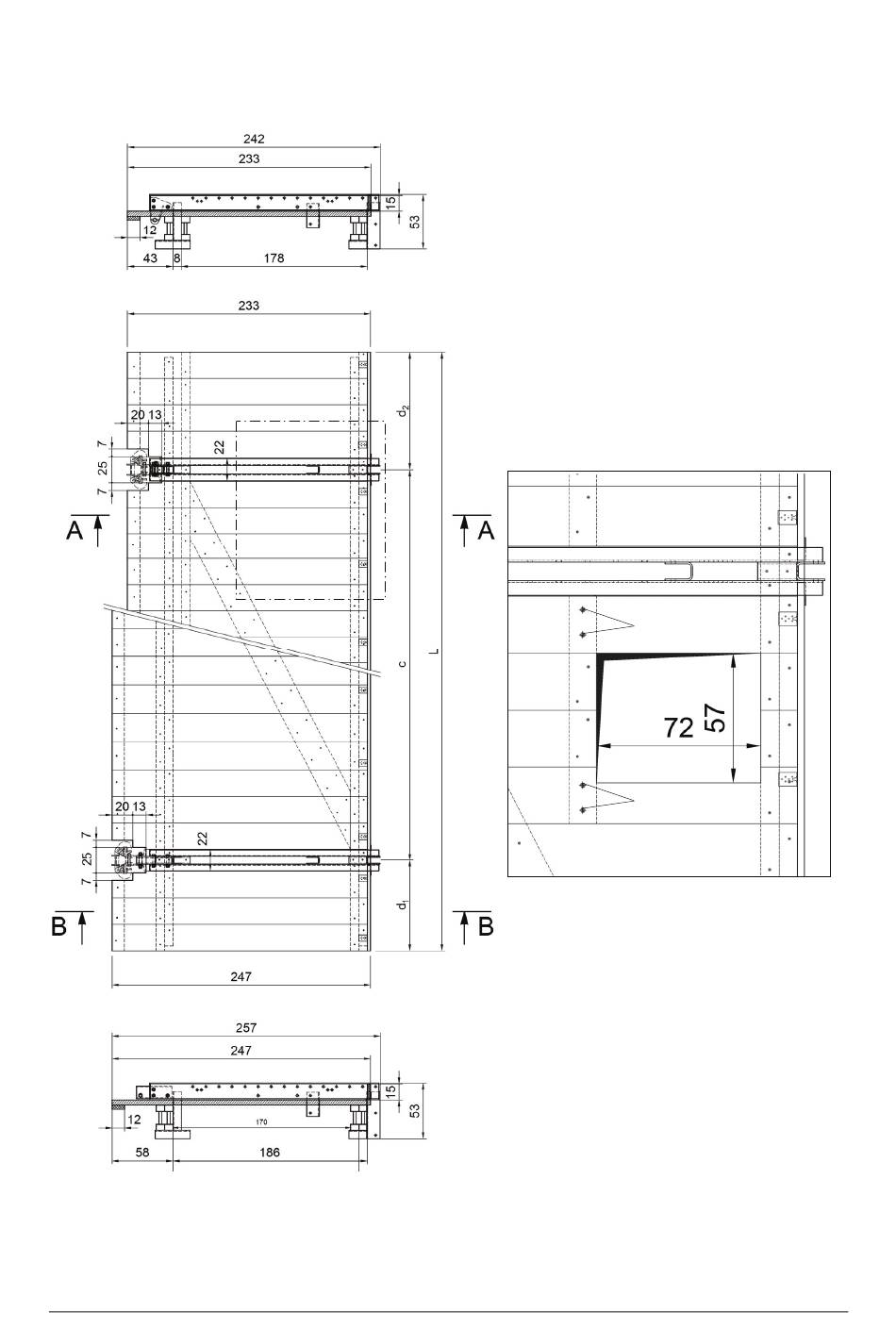

Abb. 27:
Draufsicht und Seitenansichten Arbeitsbüh-
ne
24 / 67
Copyright 2008 PERI GmbH, Deutschland
Schnitt A-A:
Ausführung der Arbeitsbühne beim Einsatz
mit TRIO-Schalung
Öffnung für Klappluke
Öffnung im Belag 57 x 72 cm
Auswechslung 120/40 mm
Befestigt an seitlich durchgehenden Bohlen
(min. 4x): Bohrung Ø8 mm,
Fl.-Rd. Schraube DIN 603 M8x125 3.10
+ Scheibe A8 ISO 7093
3.10
3.10
Abb. 26: Detail Ausschnitt Klappluke
Schnitt B-B:
Ausführung der Arbeitsbühne beim Einsatz
mit VARIO-Schalung
A2
